产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 10 mm |
| 安装 | 齐平 |
| 输出类型 | 2 线 |
| 安装条件 | 安装条件 |
| A0 mmB0 mmC20 mmF60 mm | A0 mmB0 mmC20 mmF60 mm |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 工作电压 | 5 ... 15 V |
| 开关频率 | 0 ... 50 Hz |
| 反极性保护 | 反极性保护 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≤ 1,5 mA检测到测量板≥ 2,5 mA | 未检测到测量板≤ 1,5 mA检测到测量板≥ 2,5 mA |
| 开关状态指示灯 | 黄色 LED |
| A | 0 mm |
| B | 0 mm |
| C | 20 mm |
| F | 60 mm |
| 未检测到测量板 | ≤ 1,5 mA |
| 检测到测量板 | ≥ 2,5 mA |
| MTTFd | 1134 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaBVS 13 ATEX E 074 X设备保护级别 DaBVS 13 ATEX E 074 X | 设备保护级别 GaBVS 13 ATEX E 074 X设备保护级别 DaBVS 13 ATEX E 074 X |
| ETL 认证 | cETLus |
| 设备保护级别 Ga | BVS 13 ATEX E 074 X |
| 设备保护级别 Da | BVS 13 ATEX E 074 X |
| 环境温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PTFE |
| 防护等级 | IP67 |

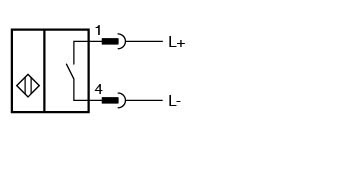

| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

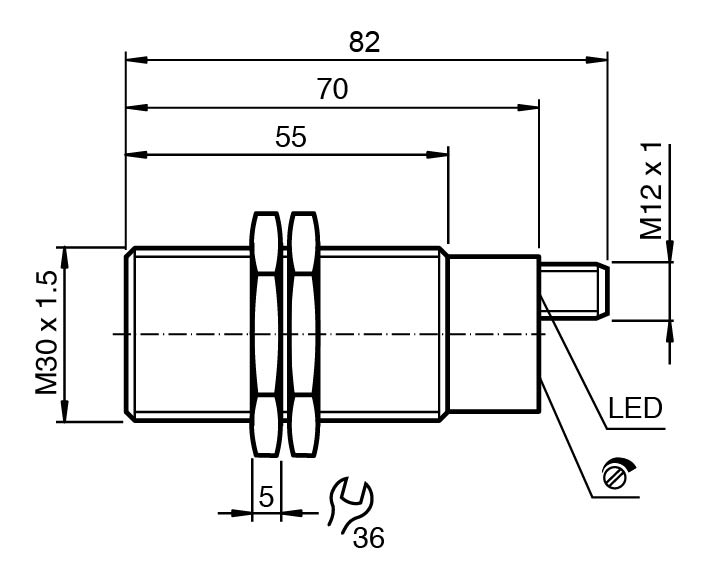

| 尺寸 | 尺寸 |
| 长度80 mm直径30 mm | 长度80 mm直径30 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 80 mm |
| 直径 | 30 mm |
| 在危险区域使用： | 参见使用说明书 |
