倍加福

CCN15-30GS60-E2

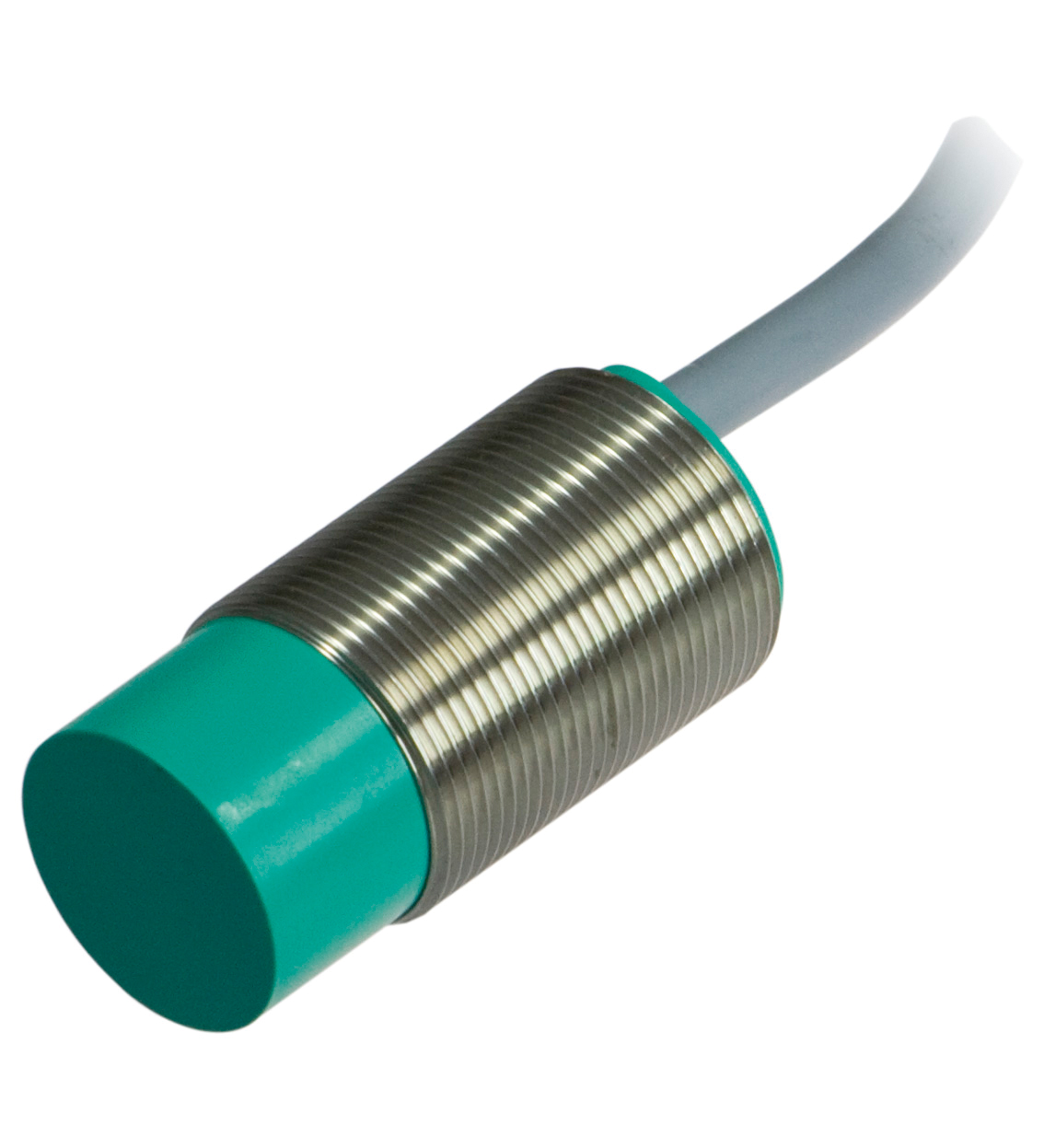

CCN15-30GS60-E2 电容式传感器

订货号: 189960
产品分类: 电容式传感器

电容式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	15 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 12,1 mm
输出类型	3 线
安装条件	安装条件
A18 mmB10 mmC30 mmF60 mm	A18 mmB10 mmC30 mmF60 mm
工作电压	10 ... 60 V DC
开关频率	0 ... 10 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,8 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 20 mA
可用前的时间延迟	≤ 50 ms
开关状态指示灯	黄色 LED
A	18 mm
B	10 mm
C	30 mm
F	60 mm
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
MTTFd	750 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
电位器	灵敏度调节
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途外壳类型等级：类型 1
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
电缆	电缆
导线端箍是电缆直径6,4 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,75 mm2长度L2 m	导线端箍是电缆直径6,4 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,75 mm2长度L2 m

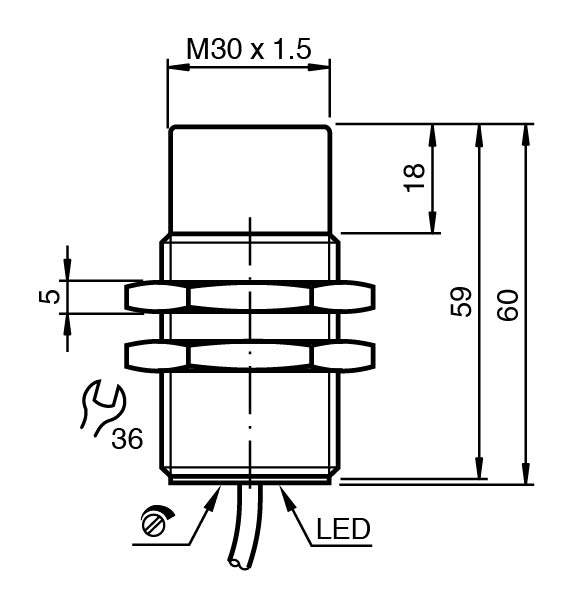

尺寸	尺寸
长度60 mm直径30 mm	长度60 mm直径30 mm
导线端箍	是
电缆直径	6,4 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,75 mm2
长度	2 m
长度	60 mm
直径	30 mm
