TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|

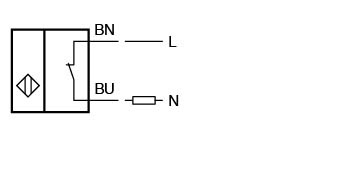

| 输出类型 | 双线式 |
| 额定工作距离 | 10 mm |
| 安装 | 非齐平 |
| 输出极性 | AC |
| 确保操作距离 | 0 ... 7,2 mm |
| 输出类型 | 2 线 |
| 安装条件 | 安装条件 |
| A18 mmB10 mmC20 mmF60 mm | A18 mmB10 mmC20 mmF60 mm |
| 工作电压 | 20 ... 253 V AC 1) |
| 开关频率 | 0 ... 10 Hz |
| 迟滞 | 2 ... 10 % 类型 5 % |
| 反极性保护 | 允许反接 |
| 在 IL 下的压降 | 在 IL 下的压降 |
| 电压降 IL = 100 mA，开关元件打开Ud类型 7 V | 电压降 IL = 100 mA，开关元件打开Ud类型 7 V |
| 瞬时电流（20 ms，0.1 Hz） | 0 ... 1200 mA |
| 额定绝缘电压 | 1500 V |
| 工作电流 | 5 ... 200 mA |
| 最低工作电流 | 5 mA |
| 断态电流 | 0,7 ... 1,5 mA 类型 |
| 可用前的时间延迟 | ≤ 300 ms |
| 开关状态指示灯 | 黄色 LED |
| A | 18 mm |
| B | 10 mm |
| C | 20 mm |
| F | 60 mm |
| 电压降 IL = 100 mA，开关元件打开 | 类型 7 V |
| 电位器 | 灵敏度调节 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 外壳类型等级：类型 1 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,75 mm2长度L2 m | 导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,75 mm2长度L2 m |

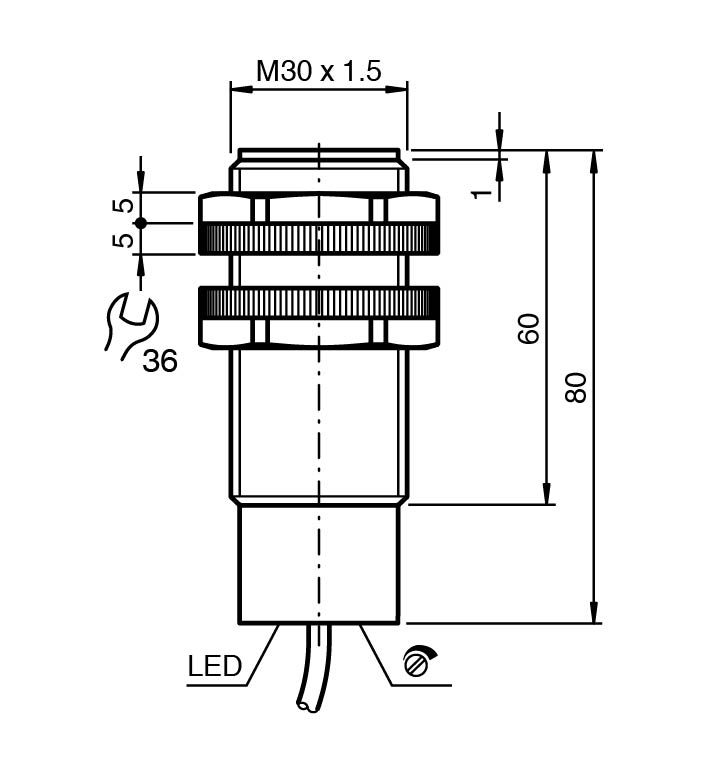

| 尺寸 | 尺寸 |
| 长度80 mm直径30 mm | 长度80 mm直径30 mm |
| 注意 | 1) 当温度低于 0 °C 时，允许工作电压 Ub 80...253 V 安全保险丝 ≤ 0.8 A（快速熔断），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。 |
| 导线端箍 | 是 |
| 电缆直径 | 6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 2 m |
| 长度 | 80 mm |
| 直径 | 30 mm |
