倍加福

CJ4-12GK-N-10M

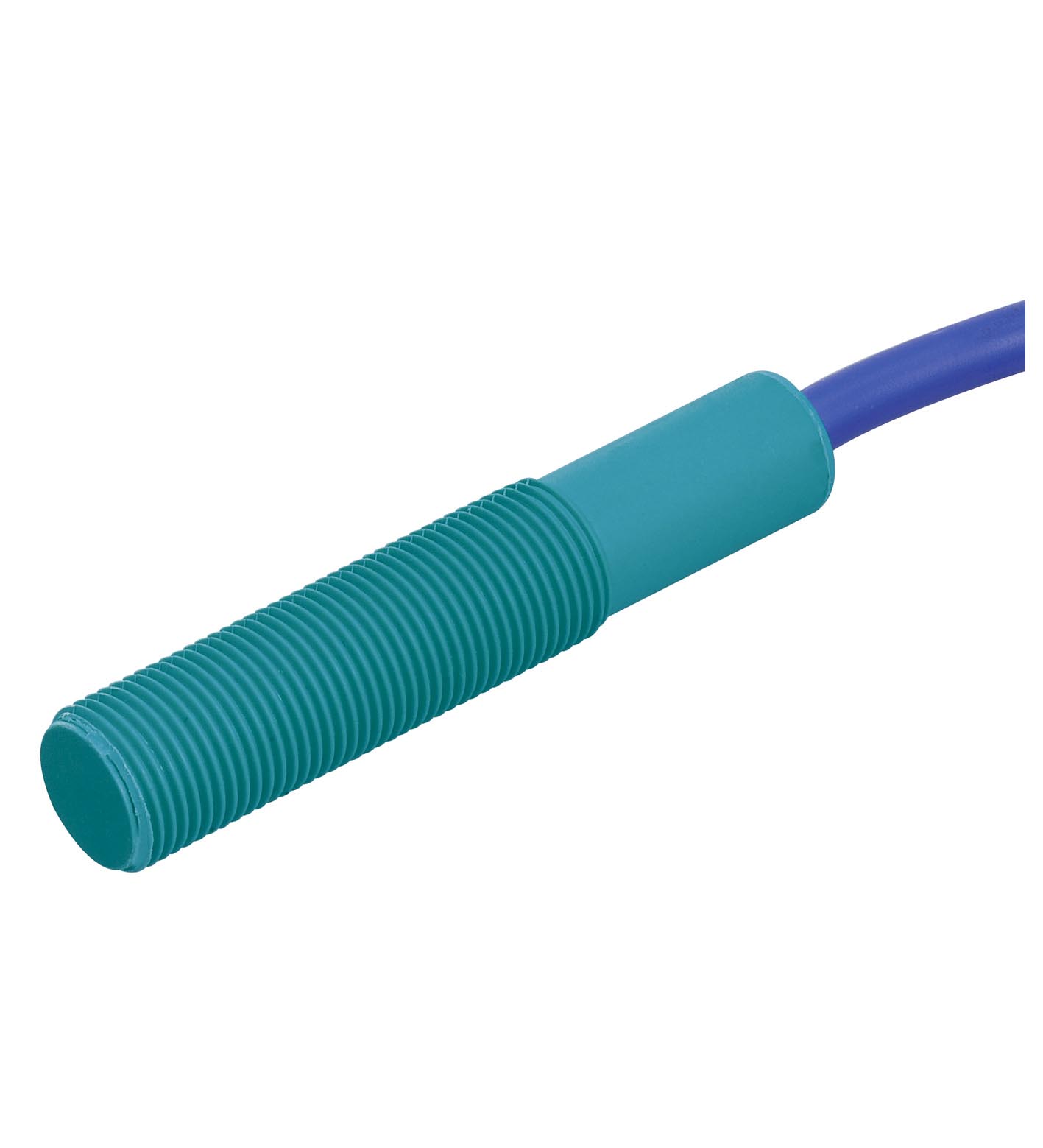

CJ4-12GK-N-10M 电容式传感器

订货号: 70135024
产品分类: 电容式传感器

电容式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	NAMUR
额定工作距离	4 mm
安装	非齐平
确保操作距离	0 ... 2,88 mm

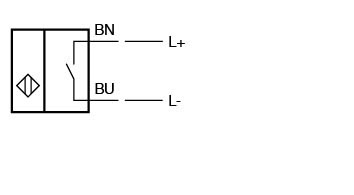

输出类型	2 线
安装条件	安装条件
A20 mmB80 mmC12 mmF70 mm	A20 mmB80 mmC12 mmF70 mm
额定电压	8 V
工作电压	7 ... 12 V
开关频率	0 ... 1 Hz
电流消耗	电流消耗
未检测到测量板max. 1 mA检测到测量板≥ 2,4 mA	未检测到测量板max. 1 mA检测到测量板≥ 2,4 mA
A	20 mm
B	80 mm
C	12 mm
F	70 mm
未检测到测量板	max. 1 mA
检测到测量板	≥ 2,4 mA
MTTFd	3299 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx TUN 20.0014X设备保护级别 GbIECEx TUN 20.0014X设备保护级别 DaIECEx TUN 20.0014X	设备保护级别 GaIECEx TUN 20.0014X设备保护级别 GbIECEx TUN 20.0014X设备保护级别 DaIECEx TUN 20.0014X
ATEX 认证	ATEX 认证
设备保护级别 GaTüV 03 ATEX 2003 X设备保护级别 GbTüV 03 ATEX 2003 X设备保护级别 DaTüV 03 ATEX 2003 X	设备保护级别 GaTüV 03 ATEX 2003 X设备保护级别 GbTüV 03 ATEX 2003 X设备保护级别 DaTüV 03 ATEX 2003 X
FM 认证	FM 认证
控制图116-0165	控制图116-0165
UL 认证	通过 cULus 认证电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
设备保护级别 Ga	IECEx TUN 20.0014X
设备保护级别 Gb	IECEx TUN 20.0014X
设备保护级别 Da	IECEx TUN 20.0014X
设备保护级别 Ga	TüV 03 ATEX 2003 X
设备保护级别 Gb	TüV 03 ATEX 2003 X
设备保护级别 Da	TüV 03 ATEX 2003 X
控制图	116-0165
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP68
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,34 mm2长度L10 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,34 mm2长度L10 m

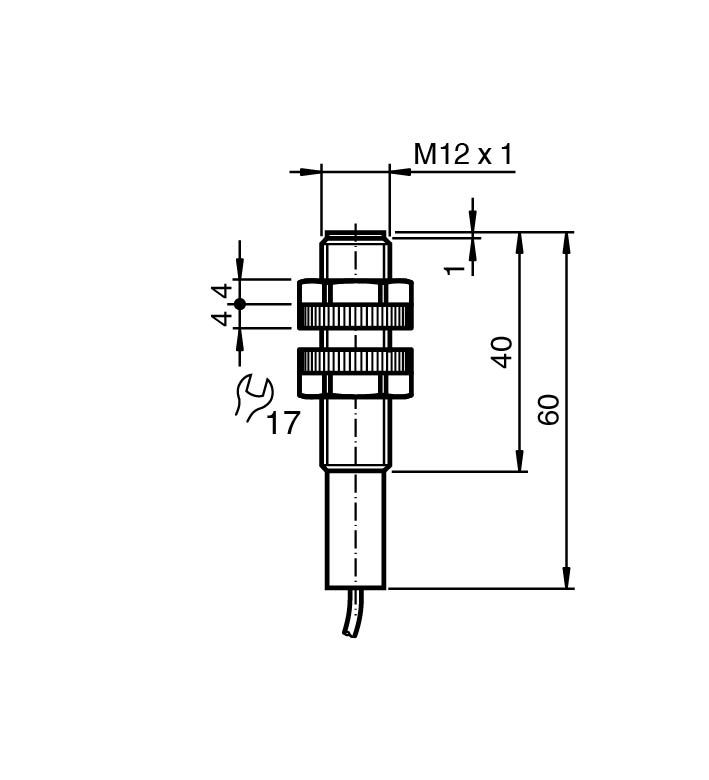

尺寸	尺寸
长度60 mm直径12 mm	长度60 mm直径12 mm
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
线芯横截面积	0,34 mm2
长度	10 m
长度	60 mm
直径	12 mm
在危险区域使用：	参见使用说明书
