产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 4 mm |
| 安装 | 非齐平 |
| 确保操作距离 | 0 ... 2,88 mm |

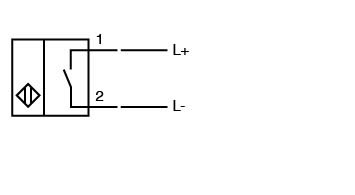

| 输出类型 | 2 线 |
| 安装条件 | 安装条件 |
| A20 mmB80 mmC12 mmF70 mm | A20 mmB80 mmC12 mmF70 mm |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 工作电压 | 7 ... 12 V |
| 开关频率 | 0 ... 1 Hz |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≤ 1 mA检测到测量板≥ 2,4 mA | 未检测到测量板≤ 1 mA检测到测量板≥ 2,4 mA |
| A | 20 mm |
| B | 80 mm |
| C | 12 mm |
| F | 70 mm |
| 未检测到测量板 | ≤ 1 mA |
| 检测到测量板 | ≥ 2,4 mA |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx TUN 20.0014X设备保护级别 GbIECEx TUN 20.0014X设备保护级别 DaIECEx TUN 20.0014X | 设备保护级别 GaIECEx TUN 20.0014X设备保护级别 GbIECEx TUN 20.0014X设备保护级别 DaIECEx TUN 20.0014X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaTüV 03 ATEX 2003 X设备保护级别 GbTüV 03 ATEX 2003 X设备保护级别 DaTüV 03 ATEX 2003 X | 设备保护级别 GaTüV 03 ATEX 2003 X设备保护级别 GbTüV 03 ATEX 2003 X设备保护级别 DaTüV 03 ATEX 2003 X |
| UL 认证 | 通过 cULus 认证 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 设备保护级别 Ga | IECEx TUN 20.0014X |
| 设备保护级别 Gb | IECEx TUN 20.0014X |
| 设备保护级别 Da | IECEx TUN 20.0014X |
| 设备保护级别 Ga | TüV 03 ATEX 2003 X |
| 设备保护级别 Gb | TüV 03 ATEX 2003 X |
| 设备保护级别 Da | TüV 03 ATEX 2003 X |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 PVC ， 55 mm 有 连接器，99-3431-216-04，Binder |
| 线芯横截面积 | 0,34 mm2 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP68 |
| 电缆 | 电缆 |
| 弯曲半径> 10 x 缆线直径 | 弯曲半径> 10 x 缆线直径 |

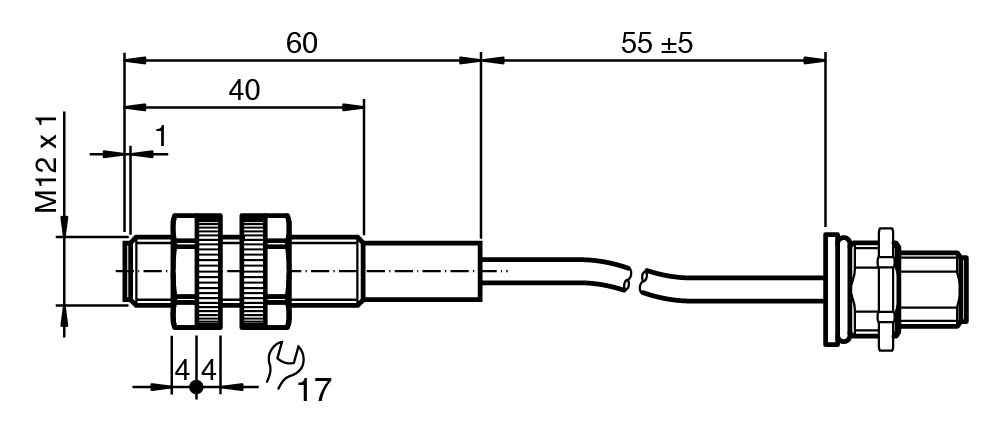

| 尺寸 | 尺寸 |
| 长度60 mm直径12 mm | 长度60 mm直径12 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 长度 | 60 mm |
| 直径 | 12 mm |
| 补充信息 | 注意！进行电气连接时，请确保对传感器缆线提供机械应力防护！ |
| 在危险区域使用： | 参见使用说明书 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
