TECHNICAL DATA
规格参数
通用规格
| 测量频率 | 每秒测量 10 次 |
|---|---|
| 预选择 | 无 |
| 数据存储 | 106 个存储循环或 10 年，EEPROM |
| 编程 | 键盘驱动式菜单 |
| 类型 | 7 段 LED 显示，红色 |
| 数字位数 | 5 |
| 显示值 | 数字高度 8 mm |
| 键互锁 | - |
| 显示间隔 | -19999 ... 99999 |
| 小数点 | 可自由调整 |
| 分辨率 | 14 Bit |
| 比例因数 | 通过线性特征曲线 |
| 复位 | 最大值，手动 |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | 1,5 VA |
| 阻抗 | 1 MOhm |
| 电压 | 最大 30 DC |
| 模拟电压输入 | 0 ... 10 V / 2 ... 10 V DC |
| 模拟电流输入 | 0 ... 20 mA / 4 ... 20 mA |
| 准确度 | < 测量总量程的 0.1 %（在 20 °C 的条件下） |
| 温度影响 | < 70 ppm/K 环境条件 |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 相对湿度 | ≤ 80 % （无凝露） |
| 防护等级 | IP65（前部） |
| 连接 | 7 针螺丝端子 最大线芯横截面积 0.34 ...1.5 mm2 |
| 质量 | 大约 50 g |

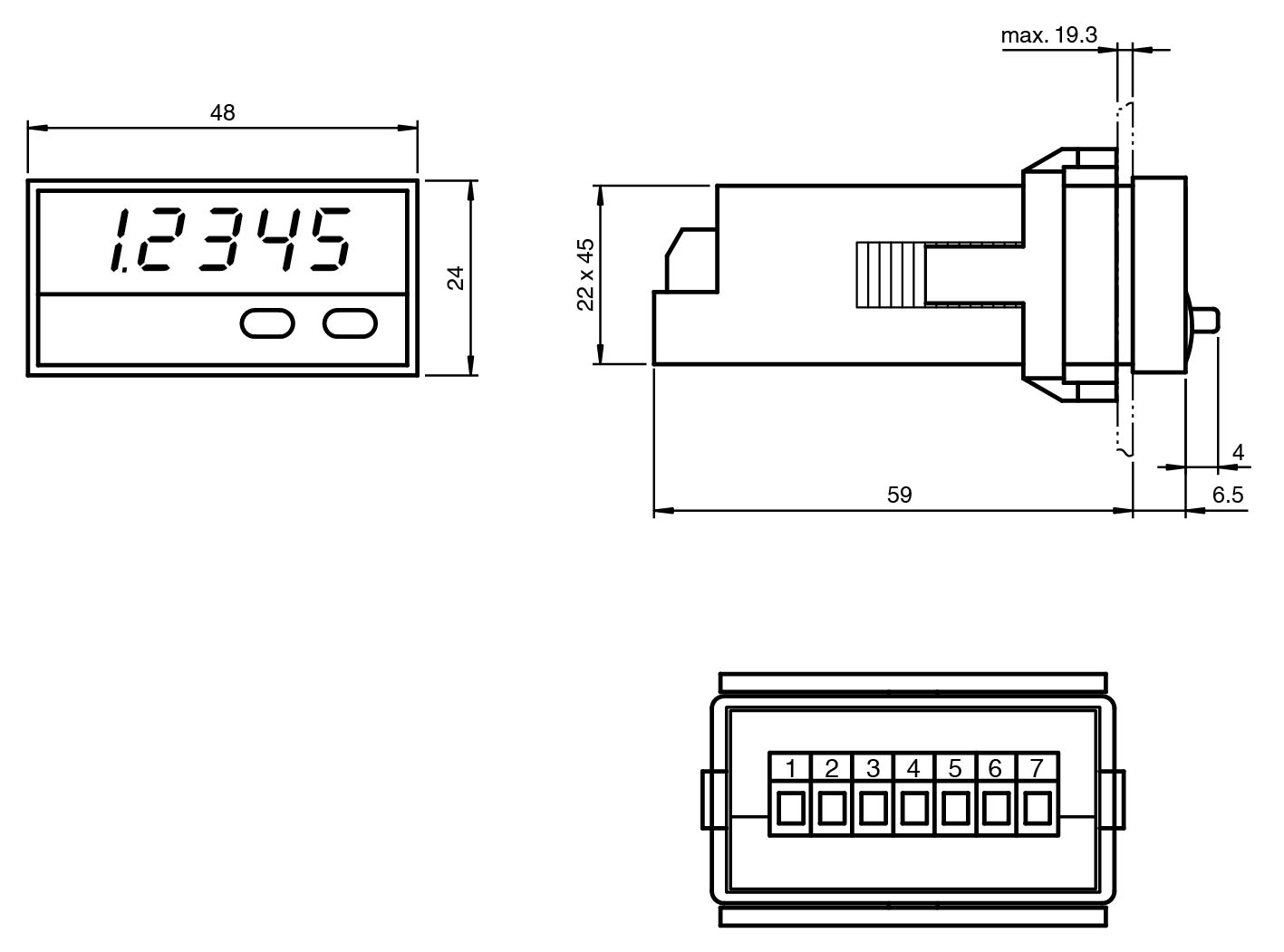

| 尺寸 | 48 mm x 24 mm x 65 mm |
| 安装 | 锁紧件/安装架 |
