TECHNICAL DATA
规格参数
通用规格
| 预选择 | 2 倍 |
|---|---|
| 数据存储 | > 10 年，EEPROM |
| 编程 | 键盘驱动式菜单 |
| 类型 | 14 段 LED 显示，红色 |
| 数字位数 | 6 |
| 显示值 | 数字高度 14 mm |
| 键互锁 | 端子"KEY"上为"高"电平 |
| 显示间隔 | -199999 ... 999999 前位消零 |
| 小数点 | 可自由调整 |
| 分辨率 | 15 Bit |
| 比例因数 | 通过具有多达 12 个数值对的特性曲线 |
| 复位 | 手动或外部 |
| 熔断 | T 0,4 A |
| 工作电压 | 10 ... 30 V DC |
| 防护等级 | IP65（前部） |
| 功耗 | 3,8 W |
| 阻抗 | > 1 MΩ（用于测量电压） 22 Ω + PTC 25 Ω，用于电流测量 |
| 模拟电压输入 | 0 ... 10 V / 2 ... 10 V DC，-10 ...10 V DC |
| 模拟电流输入 | 0 ... 20 mA / 4 ... 20 mA |
| 继电器 | 转换触点 |
| 开关电压最大 250 V AC / 125 V DC 最小 5 V AC / 5 V DC开关电流最大 5 A AC / 5 A DC 最小值为 10 mA DC开关电源最大 1250 VA / 150 W | 开关电压最大 250 V AC / 125 V DC 最小 5 V AC / 5 V DC开关电流最大 5 A AC / 5 A DC 最小值为 10 mA DC开关电源最大 1250 VA / 150 W |
| 传感器电源 | 15 V DC ± 1%，25 mA |
| 开关电压 | 最大 250 V AC / 125 V DC 最小 5 V AC / 5 V DC |
| 开关电流 | 最大 5 A AC / 5 A DC 最小值为 10 mA DC |
| 开关电源 | 最大 1250 VA / 150 W |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 61000-6-2:2006 DIN EN 55011:2009，等级 B | EMC 指令 2004/108/ECEN 61000-6-2:2006 DIN EN 55011:2009，等级 B |
| 符合标准 | 符合标准 |
| 电流隔离EN 61010-1:2010耐冲击和抗振EN 60068-2-27:2009 EN 60068-2-29:1995抗振性EN 60068-2-6:2008 | 电流隔离EN 61010-1:2010耐冲击和抗振EN 60068-2-27:2009 EN 60068-2-29:1995抗振性EN 60068-2-6:2008 |
| EMC 指令 2004/108/EC | EN 61000-6-2:2006 DIN EN 55011:2009，等级 B |
| 电流隔离 | EN 61010-1:2010 |
| 耐冲击和抗振 | EN 60068-2-27:2009 EN 60068-2-29:1995 |
| 抗振性 | EN 60068-2-6:2008 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 相对湿度 | ≤ 80 % （无凝露） |
| 连接 | 8 针和 9 针连接器，带螺丝端子 |
| 质量 | 180 g |

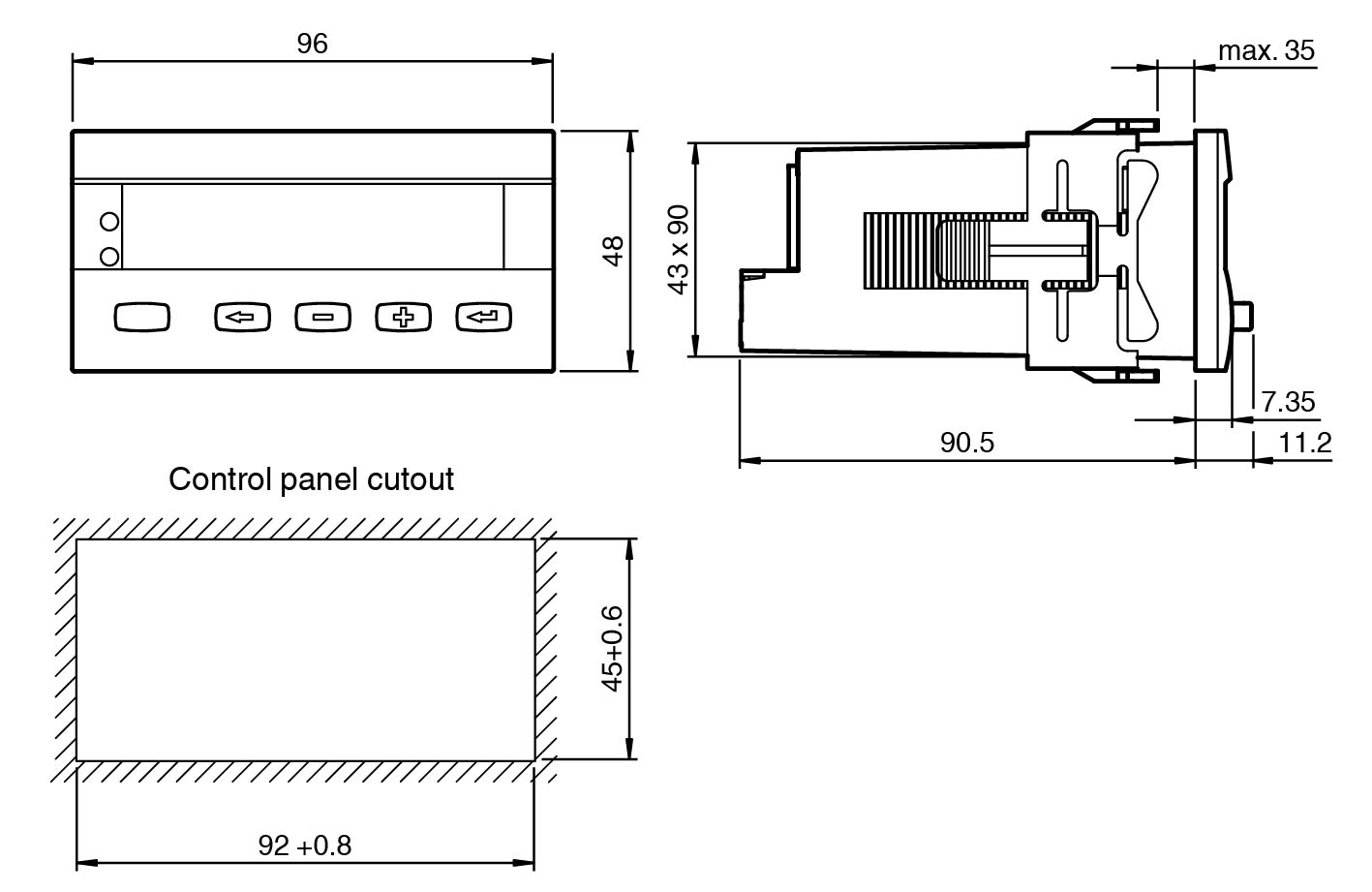

| 尺寸 | 96 mm x 48 mm x 102 mm |
| 安装 | 带锁紧件的安装架 |
