TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 1500 mm |
|---|---|
| 检测范围极限值 | 2500 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 光点直径 | 大约 1000 mm 在 1.5 m 处 |
| 发散角 | ± 20 ° |
| 环境光限制 | 5000 Lux |
| 循环时间 | 35 ms |
| MTTFd | 200 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 数据流指示器 | 输入：8 个绿色 LED输出：8 个红色 LED |
| 控制元件 | 灵敏度调节 |
| 控制元件 | 操作模式开关 4：光束被遮断时动作开关 1+2：地址 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | 40 mA |
| 数据采样消隐 | 启用输入发射器禁用 |
| 数据传输速率 | 225 Bit/s |

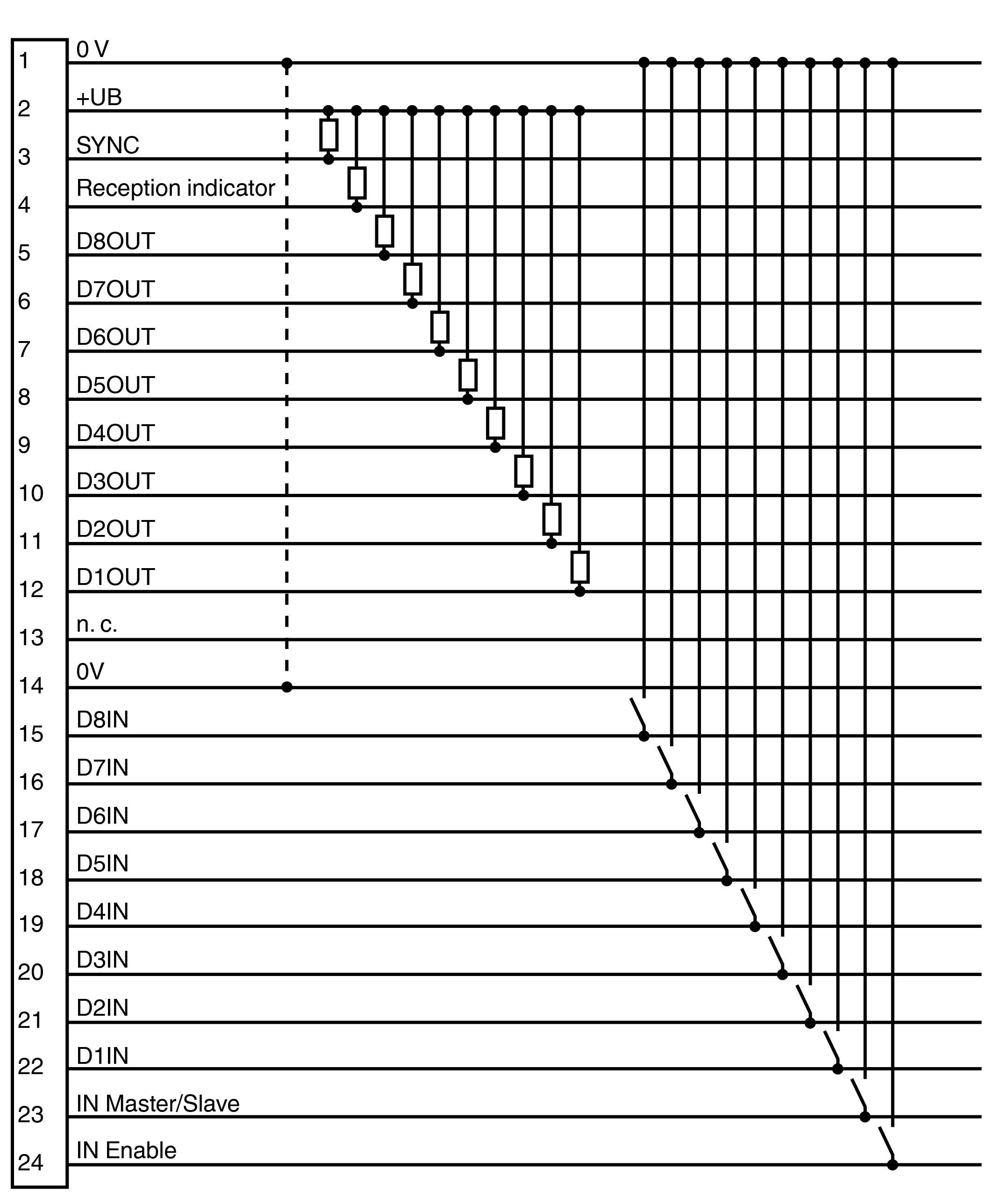

| 接口类型 | 8 位并行，双向10 路输入，NPN ; 10 路输出，NPN |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA 每个通道 ， 短路保护 ， 总计 max. 800 mA |
| 产品标准 | EN 60947-5-2 |
| 认证 | CE |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 2 个 M16 缆线密封接头，张紧弹簧端子位于端子盒中 |
| 材料 | 材料 |
| 外壳Terluran®，黑色光学端面玻璃 | 外壳Terluran®，黑色光学端面玻璃 |
| 质量 | 170 g |

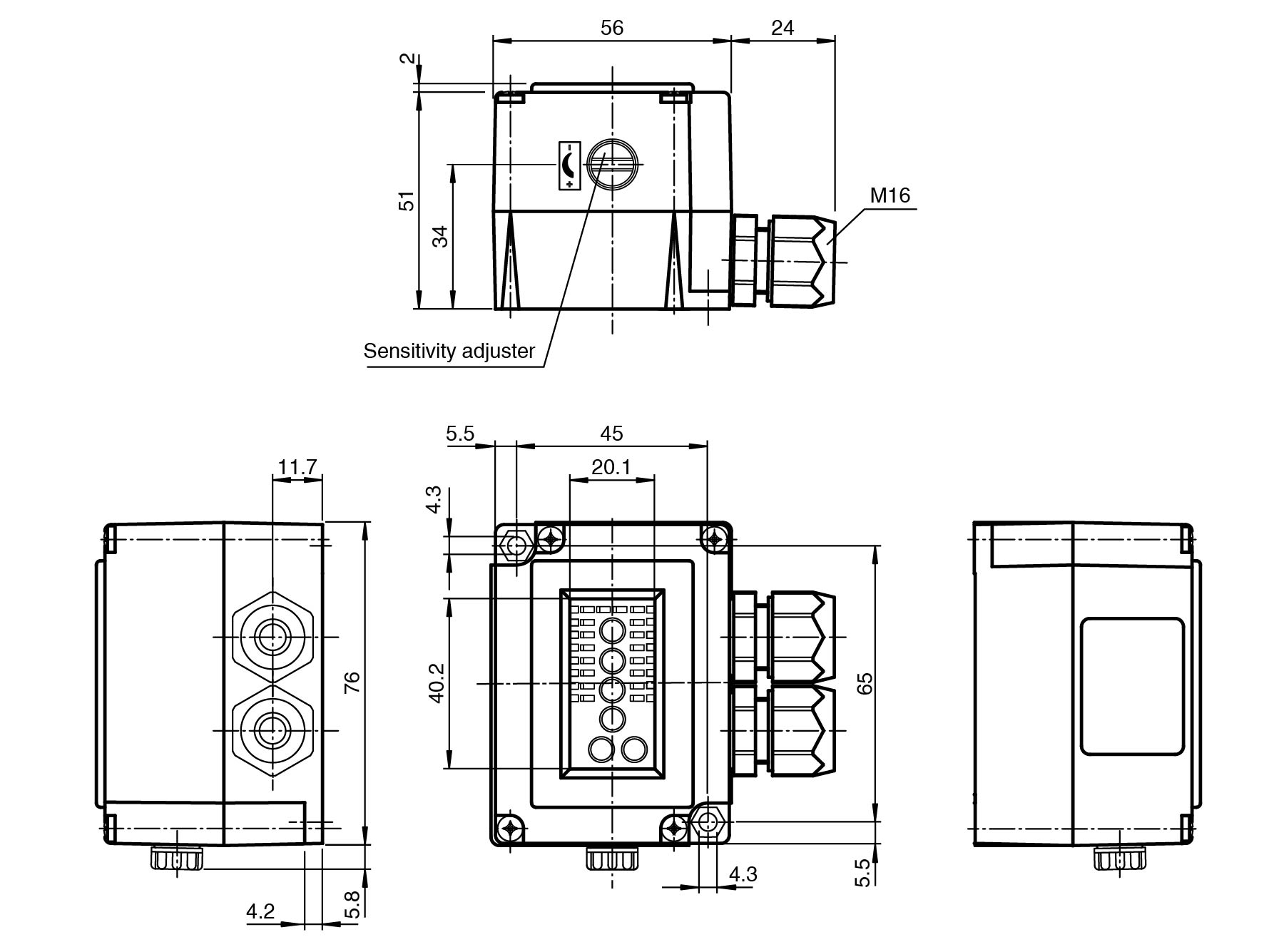

| 尺寸 | 尺寸 |
| 宽度53 mm深度56 mm长度76 mm | 宽度53 mm深度56 mm长度76 mm |
| 外壳 | Terluran®，黑色 |
| 光学端面 | 玻璃 |
| 宽度 | 53 mm |
| 深度 | 56 mm |
| 长度 | 76 mm |
