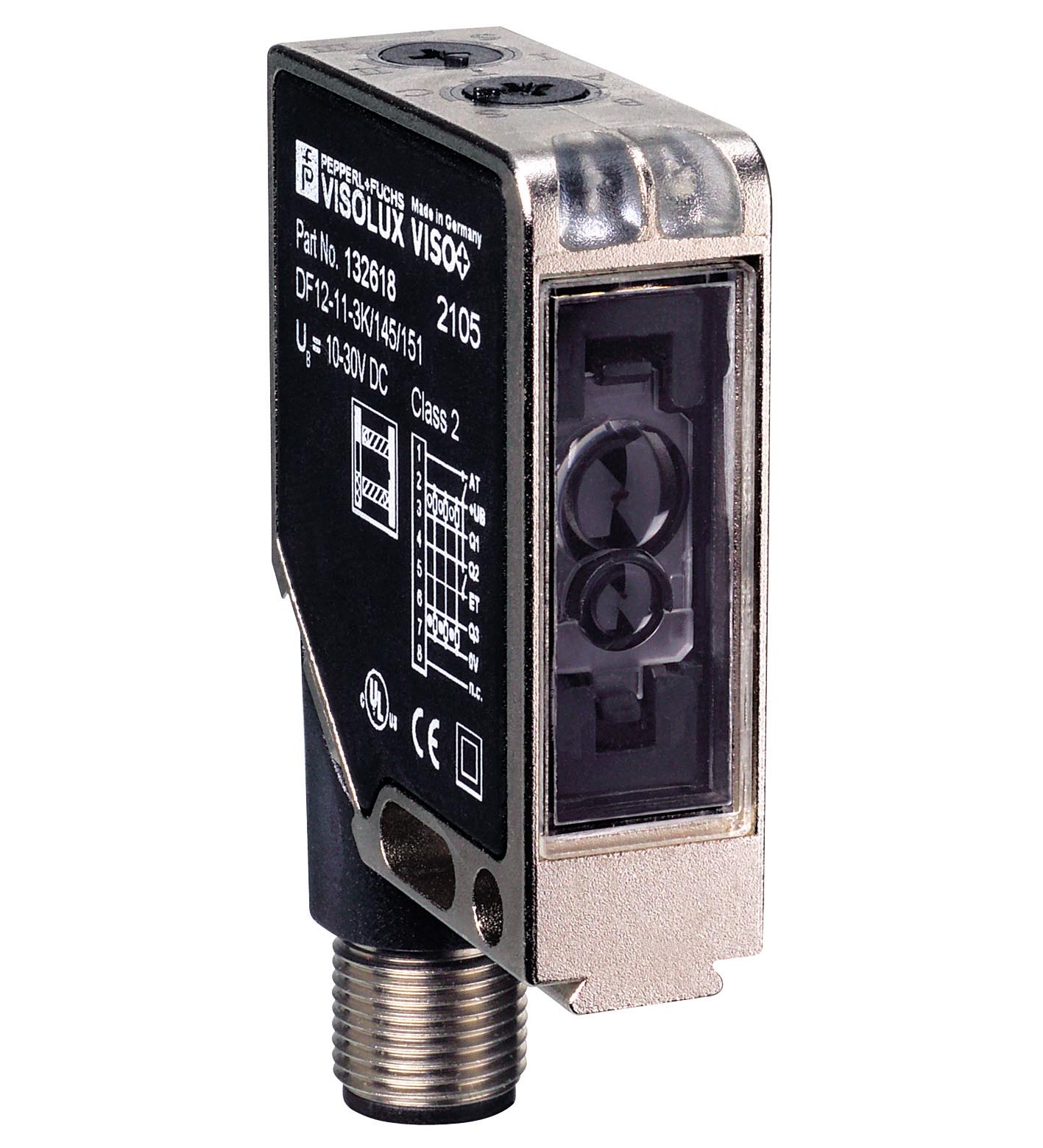

TECHNICAL DATA
规格参数
通用规格
| 传感器范围 | 11 mm ± 2 mm |
|---|---|
| 光源 | 3 个 LED（红、绿、蓝） |
| 光源类型 | 可见绿光/红光/蓝光，调制光 |
| LED 危险等级标记 | 风险组 2 |
| 光斑表示 | 1 mm x 3 mm |
| 角度偏差 | 最大 ± 3° |
| MTTFd | 730 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 2 个黄色 LED，检测到时亮起 |
| 标定指示灯 | 示教通道：绿色/黄色 LED 等相位闪烁；2.5 Hz . 示教公差：绿色/黄色 LED 非等相位闪烁；2.5 Hz . |
| 控制元件 | 2 示教旋转开关 用于 示教通道 和 示教公差 . |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 40 mA |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC |
| 功能输入 | 外部示教输入 (ET)外部消隐输入 (AT) |
| 信号输出 | 3 路推挽（4 合 1）输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 产品标准 | EN 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | CE，cULus |
| 环境温度 | 10 ... 50 °C (50 ... 122 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |

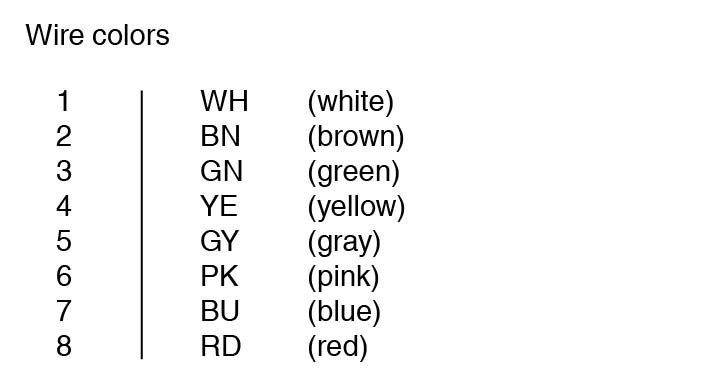

| 连接 | 8 针，M12 金属连接器，可旋转 90° |
| 材料 | 材料 |
| 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 | 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 |
| 质量 | 60 g |

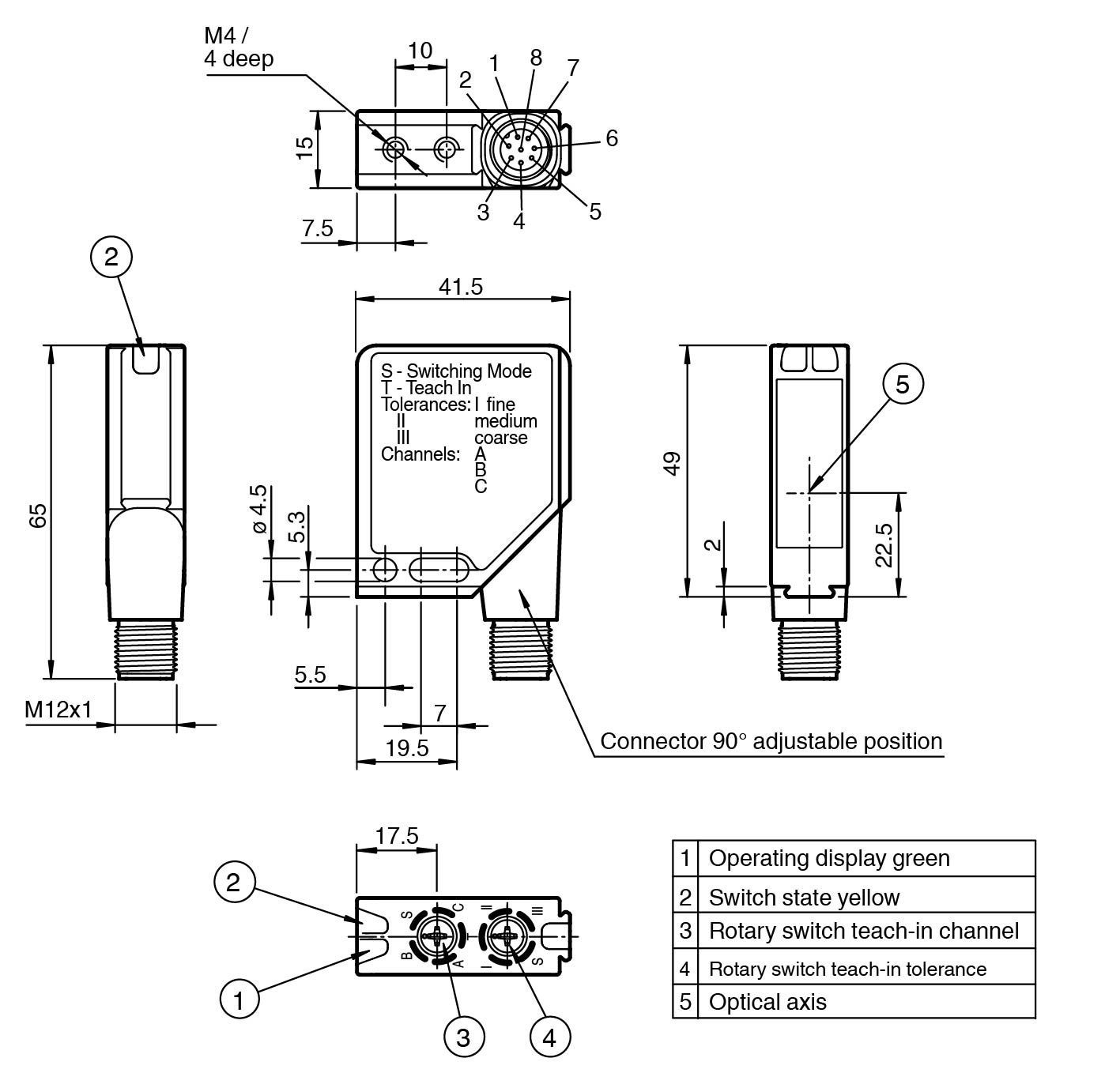

| 尺寸 | 尺寸 |
| 高度49 mm宽度41,5 mm深度15 mm | 高度49 mm宽度41,5 mm深度15 mm |
| 注意 | （使用 V19 型连接缆线） |
| 外壳 | 框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC |
| 光学端面 | 塑料板 |
| 高度 | 49 mm |
| 宽度 | 41,5 mm |
| 深度 | 15 mm |
