TECHNICAL DATA
规格参数
通用规格
| 传感器范围 | 9,5 mm ±2 mm |
|---|---|
| 光源 | 3 个 LED（红、绿、蓝） |
| 光源类型 | 可见绿光/红光/蓝光，调制光 |
| 光斑表示 | 矩形 1 mm x 4 mm |
| 角度偏差 | 最大 ± 3° |
| MTTFd | 650 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED，检测到色标时亮起无法保证安全操作时闪烁 |
| 控制元件 | 示教按键 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 55 mA |
| 功能输入 | 示教输入 |
| 开关类型 | 对于检测到的标记，PNP 根据 +UB 开关，NPN 根据 0 V 开关 |
| 信号输出 | 1 路 PNP 和 1 路 NPN，短路保护，集电极开路，同步开关 |
| 开关电压 | PNP： ≥ (+UB -2.5 V) ， NPN： ≤ 1,5 V |
| 开关电流 | 最大 200 mA |
| 开关频率 | 1,65 kHz |
| 响应时间 | 300 µs |
| 产品标准 | EN 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | CE |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 5 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC（Makrolon，玻璃纤维加固）光学端面玻璃 | 外壳PC（Makrolon，玻璃纤维加固）光学端面玻璃 |
| 质量 | 200 g |

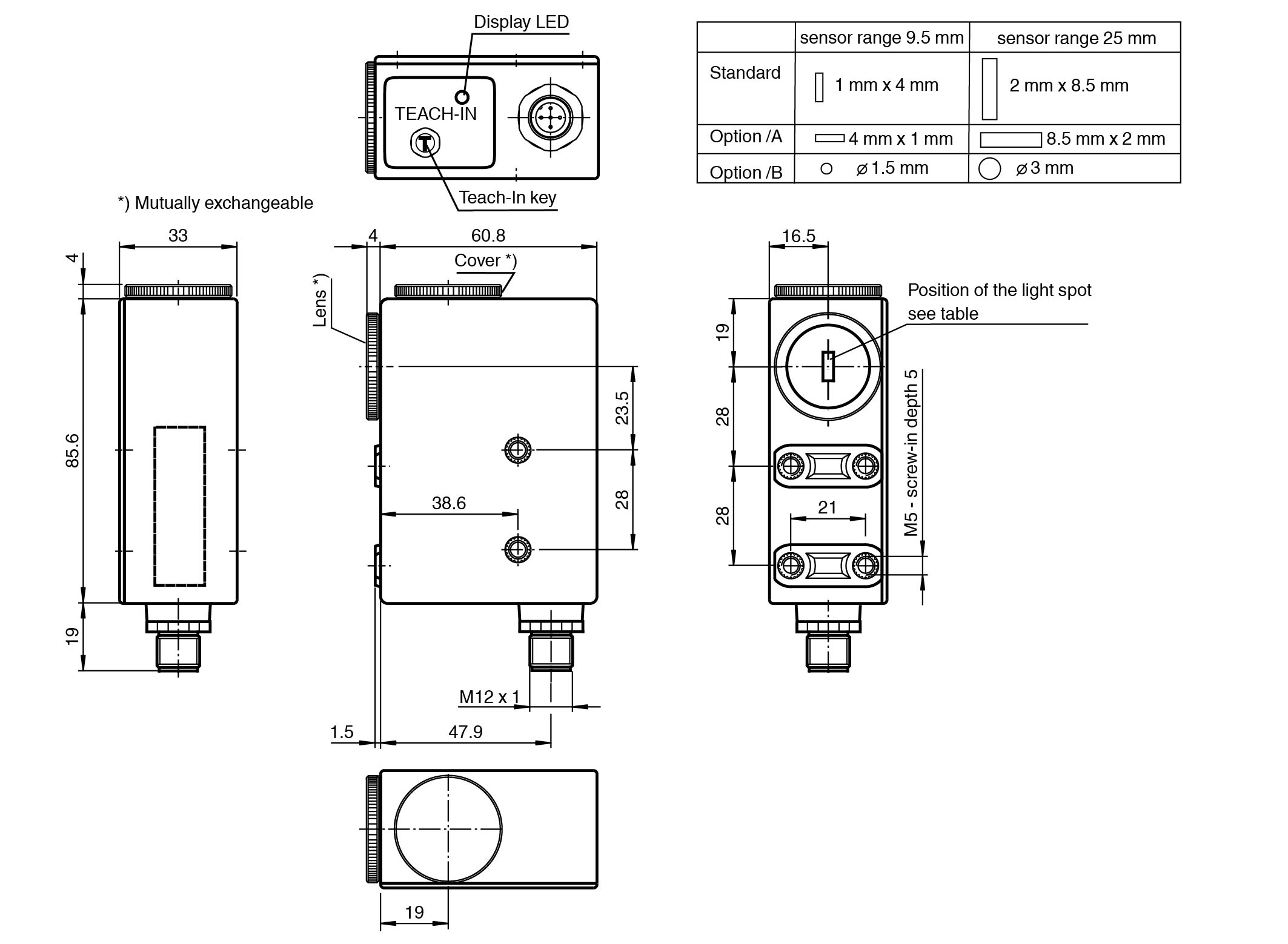

| 尺寸 | 尺寸 |
| 高度85,5 mm宽度33 mm深度60,8 mm | 高度85,5 mm宽度33 mm深度60,8 mm |
| 外壳 | PC（Makrolon，玻璃纤维加固） |
| 光学端面 | 玻璃 |
| 高度 | 85,5 mm |
| 宽度 | 33 mm |
| 深度 | 60,8 mm |
