TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 1,6 ... 10 m |
|---|---|
| 检测范围极限值 | 14 m |
| 保护区域光束数量 | 18 |
| 光源 | 红外发光二极管 |
| 光源类型 | 红外 |
| 测试 | 测试 |
| 标记 | CE |
| 目标尺寸 | 50 mm |
| 保护区域高度 | 810 mm |
| 发散角 | eff. 5 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 工作指示灯 | 发射器： 绿色 LED 接收器： 绿色 LED |
| 功能指示灯 | 发射器：黄色 LED 接收器： 红色 LED： 光束中断时亮起 绿色 LED： 光束不被阻挡时亮起 |
| 故障前指示器 | 可用 |
| 工作电压 | 10 ... 30 V DC |
| 工作电流 | 发射器：大约 30 mA (24 V) 接收器：大约 20 mA (24 V) |
| 功耗 | 大约 1,2 W |
| 测试输入 | 高电平有效或低电平有效 |
| 输出类型 | 继电器 |
| 开关类型 | 亮时接通 |
| 信号输出 | 100 mA ， 短路保护 ， 无电势 |
| 通电/断电继电器 | < 800 ms |
| 响应时间 | ≤ 100 ms |
| 产品标准 | EN ISO 13849 ， EN 12978 ， EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 最大 95%，无凝露 |
| 防护等级 | IP67，符合 EN 60529 标准 |
| 连接 | 固定缆线，带 M8 6 针插头 |
| 材料 | 材料 |
| 外壳黑色阳极氧化铝 环氧树脂 模制 | 外壳黑色阳极氧化铝 环氧树脂 模制 |
| 质量 | 大约 586 g |

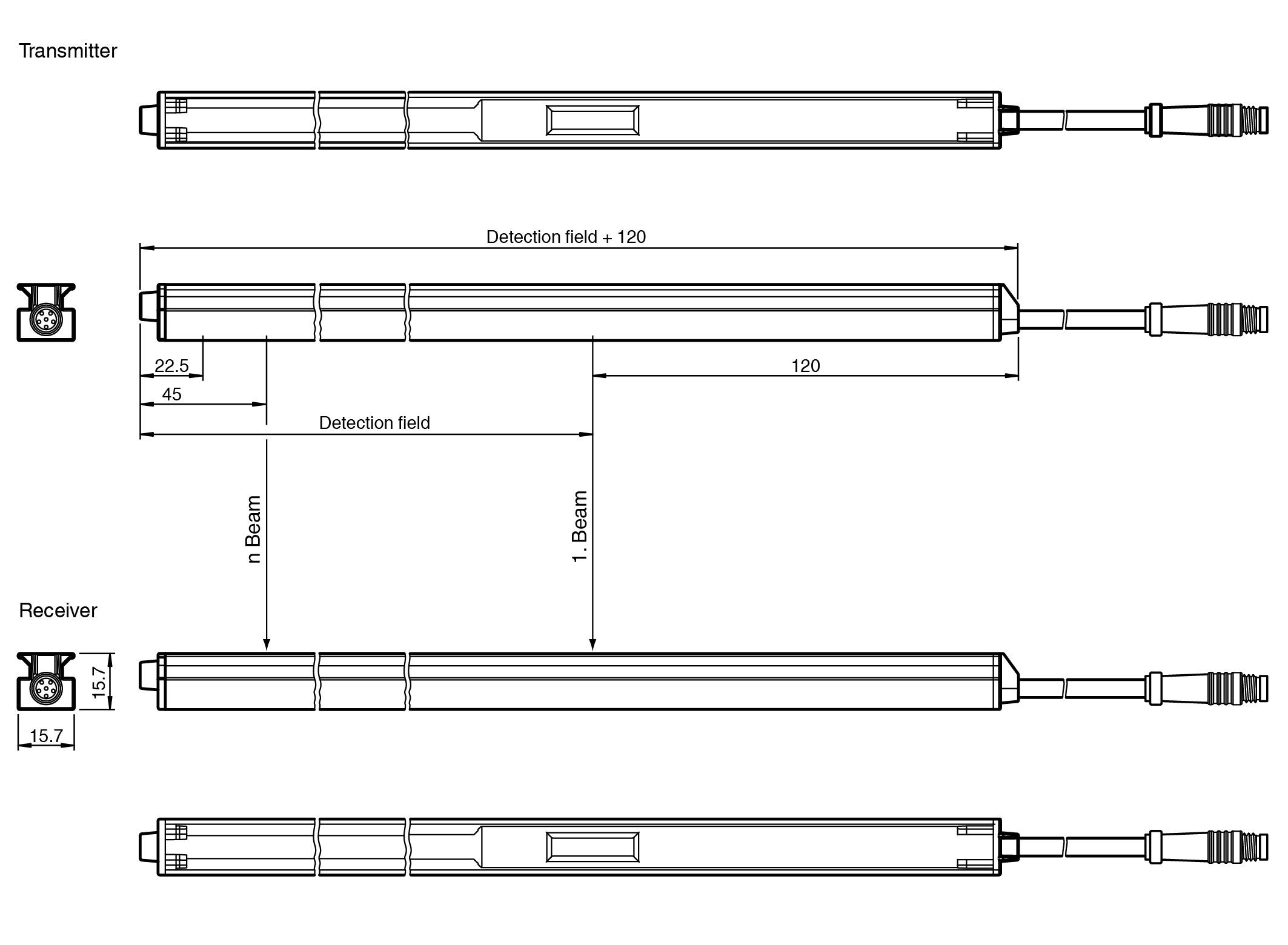

| 尺寸 | 尺寸 |
| 高度930 mm宽度16 mm深度16 mm | 高度930 mm宽度16 mm深度16 mm |
| 外壳 | 黑色阳极氧化铝 环氧树脂 模制 |
| 高度 | 930 mm |
| 宽度 | 16 mm |
| 深度 | 16 mm |
