产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 10 m |
|---|---|
| 反射板的距离 | 0 ... 10 m |
| 检测范围极限值 | 12 m |
| 参考目标 | 反射板 C110-2 |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级2波长650 nm光束发散< 1,5 mrad脉冲长度1,5 µs重复率108,7 kHz最大脉冲能量2,1 nJ | 注意激光 ， 切勿直视激光束激光等级2波长650 nm光束发散< 1,5 mrad脉冲长度1,5 µs重复率108,7 kHz最大脉冲能量2,1 nJ |
| 光斑表示 | 大约 10 mm 相距 10 m |
| 环境光限制 | 环境光限制 |
| 连续光40000 Lux | 连续光40000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 2 |
| 波长 | 650 nm |
| 光束发散 | < 1,5 mrad |
| 脉冲长度 | 1,5 µs |
| 重复率 | 108,7 kHz |
| 最大脉冲能量 | 2,1 nJ |
| 连续光 | 40000 Lux |
| MTTFd | 550 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED：接收器点亮时亮起（亮通），接收器未点亮时亮起（暗通） |
| 控制元件 | 亮通/暗通转换开关，灵敏度可调 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 55 mA |
| 测试输入 | 在 +Ub 下发射器停用 |
| 开关类型 | 亮通/暗通可切换 |
| 信号输出 | 推挽输出，短路保护，反极性保护 |
| 开关电压 | PNP： UB - 2,5 V / NPN： URest 1,5 V |
| 开关电流 | 最大 200 mA |
| 开关频率 | 16,5 kHz |
| 响应时间 | 30 µs |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g | 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 耐冲击和抗振 | IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g |
| 抗振性 | IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| UL 认证 | 通过 cULus 认证 ， 2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 5 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC（Makrolon，玻璃纤维加固）光学端面玻璃 | 外壳PC（Makrolon，玻璃纤维加固）光学端面玻璃 |
| 质量 | 200 g |

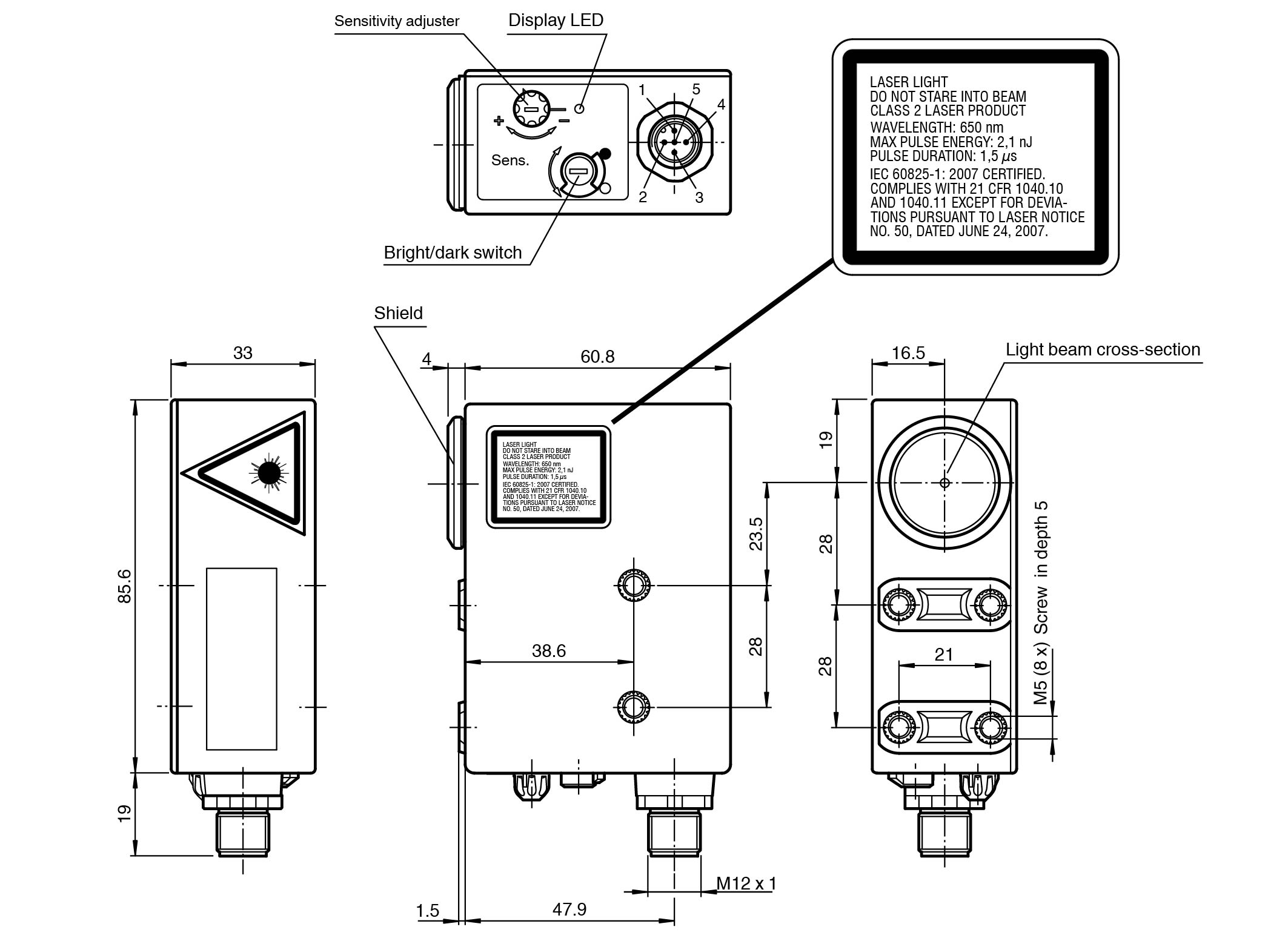

| 尺寸 | 尺寸 |
| 高度85,6 mm宽度33 mm深度60,8 mm | 高度85,6 mm宽度33 mm深度60,8 mm |
| 外壳 | PC（Makrolon，玻璃纤维加固） |
| 光学端面 | 玻璃 |
| 高度 | 85,6 mm |
| 宽度 | 33 mm |
| 深度 | 60,8 mm |
