TECHNICAL DATA
规格参数
通用规格
| 传感器范围 | 11 mm ±2 mm |
|---|---|
| 光源 | 3 个 LED（红、绿、蓝） |
| 光源类型 | 可见绿光/红光/蓝光，调制光 |
| 光斑表示 | 3 mm x 1 mm ，光斑和外壳垂直 |
| 角度偏差 | 最大 ± 3° |
| 示教 | 静态和动态示教 |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） ， IO Link 通信：绿色 LED 短暂熄灭 (1 Hz) |
| 功能指示灯 | 2 个黄色 LED，检测到时亮起 |
| 标定指示灯 | 示教标记：绿色/黄色 LED 等相位闪烁；2.5 Hz . 示教背景：绿色/黄色 LED 非等相位闪烁；2.5 Hz . 动态示教：绿色/黄色 LED 等相位闪烁；1.0 Hz . 标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz . |
| 控制元件 | 示教旋转开关 用于 开关操作、示教标记、示教背景和动态示教 |
| 工作电压 | 10 ... 30 V DC / 在 IO-Link 模式下工作时： 18 ... 30 V |
| 纹波 | 10 % |
| 空载电流 | ≤ 60 mA 在 24 V 供电下 |
| 接口类型 | IO-Link |
| 协议 | IO-Link V1.0 |
| 模式 | COM 2 (38.4 kb/s) |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 2 路推挽（4 合 1）互补输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 开关频率 | 12,5 kHz |
| 响应时间 | 40 µs |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， cULus 认证 57M3 ， 2 类电源 ， 1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 4 针 M12 金属连接器 ， 可旋转 90° |
| 材料 | 材料 |
| 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 | 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 |
| 质量 | 60 g |

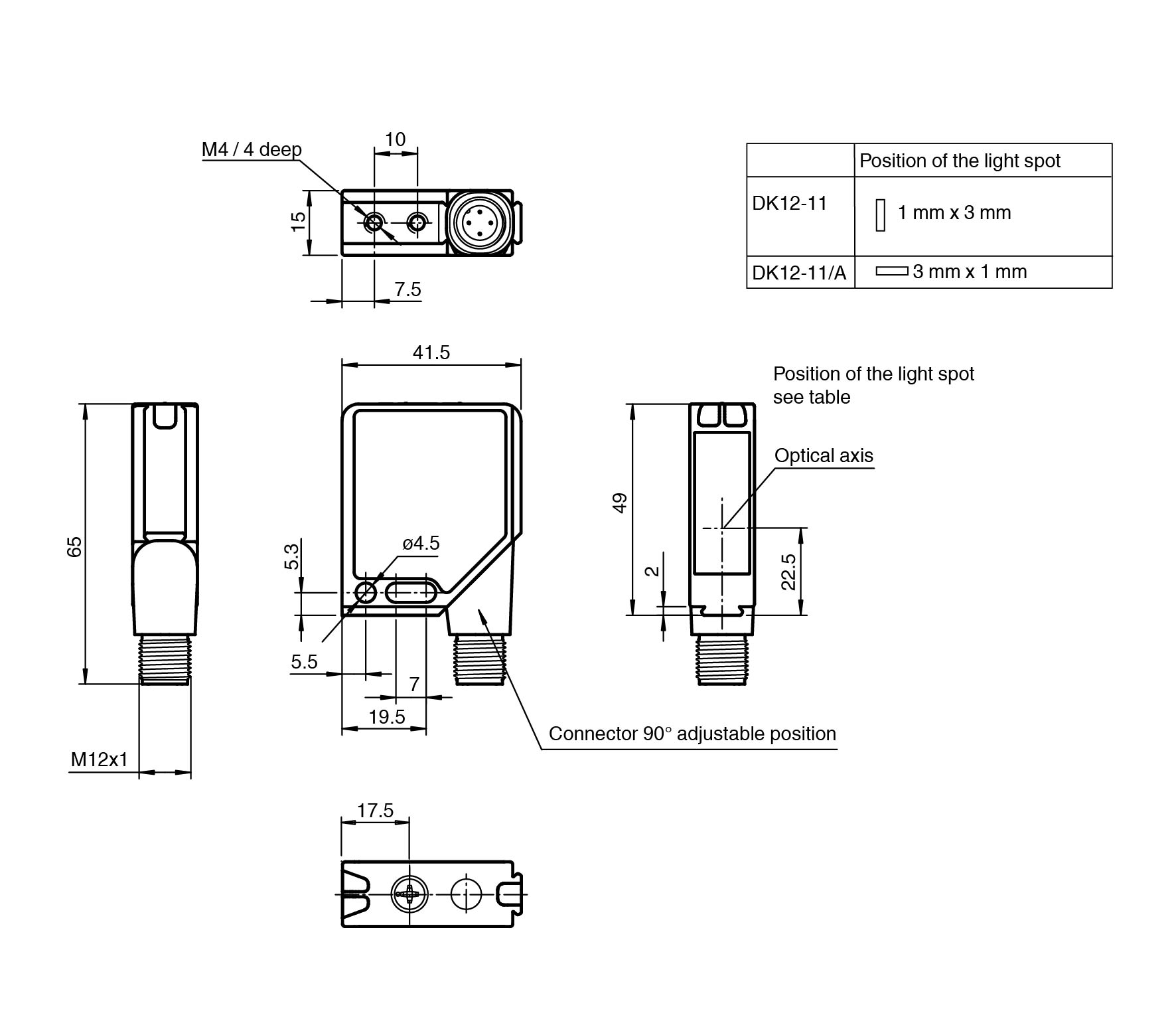

| 尺寸 | 尺寸 |
| 高度49 mm宽度41,5 mm深度15 mm | 高度49 mm宽度41,5 mm深度15 mm |
| 外壳 | 框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC |
| 光学端面 | 塑料板 |
| 高度 | 49 mm |
| 宽度 | 41,5 mm |
| 深度 | 15 mm |
