产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 0 ... 190 mm |
|---|---|
| 光源 | LED |
| 光源类型 | 调制紫外光 |
| 光斑表示 | 2,2 mm 在 25.4 mm 检测范围处 |
| 示教 | 增量型或自动 |
| 工作指示灯 | 绿色 LED，15 ms 断开延时计时器 绿色 LED (x8)，用于指示对比度 |
| 功能指示灯 | 红色 LED，当接收器接收到光时亮起 |
| 标定指示灯 | 自动示教：绿色对比度 LED 从 1 级到 8 级开关一次，然后 8 级 LED 闪烁两次 增量示教：绿色对比度 LED 的位置可能会变化 |
| 控制元件 | 用于以下功能的按钮：自动或增量示教、L.O./D.O. 模式以及/或关断延时计时器 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | 50 mA |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 1 路 PNP 和 1 路 NPN，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 150 mA |
| 开关频率 | 2,5 kHz |
| 响应时间 | 200 µs |
| UL 认证 | cULus |
| 认证 | CE，cULus |
| 环境温度 | -15 ... 70 °C (5 ... 158 °F) |
| 存储温度 | -15 ... 70 °C (5 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 152.4 mm 固定缆线 带 5 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳聚碳酸酯光学端面丙烯酸 | 外壳聚碳酸酯光学端面丙烯酸 |
| 质量 | 91 g |

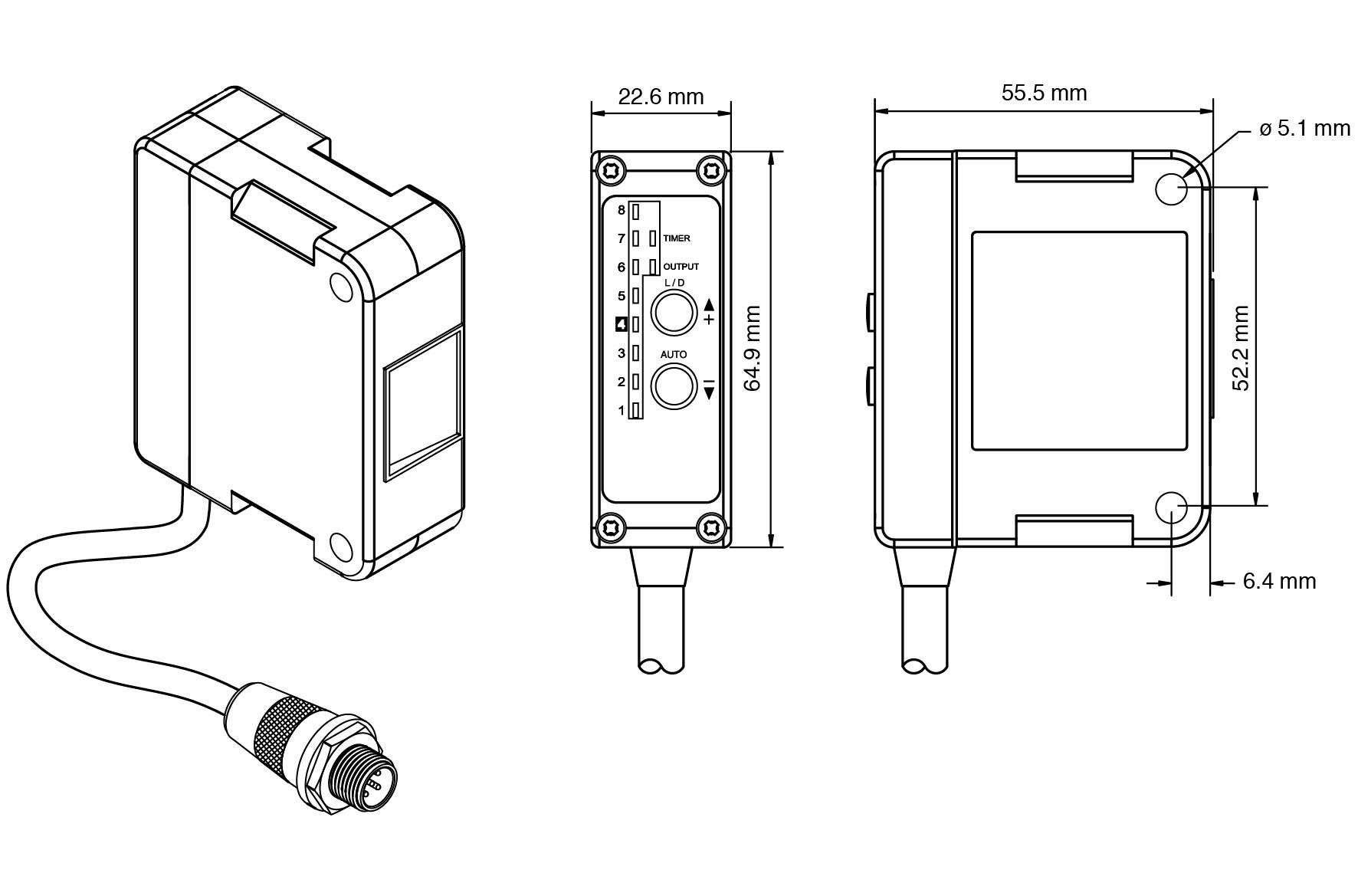

| 尺寸 | 尺寸 |
| 高度64,9 mm宽度22,9 mm深度56 mm | 高度64,9 mm宽度22,9 mm深度56 mm |
| 外壳 | 聚碳酸酯 |
| 光学端面 | 丙烯酸 |
| 高度 | 64,9 mm |
| 宽度 | 22,9 mm |
| 深度 | 56 mm |
