DK50-UV-330/115b/147

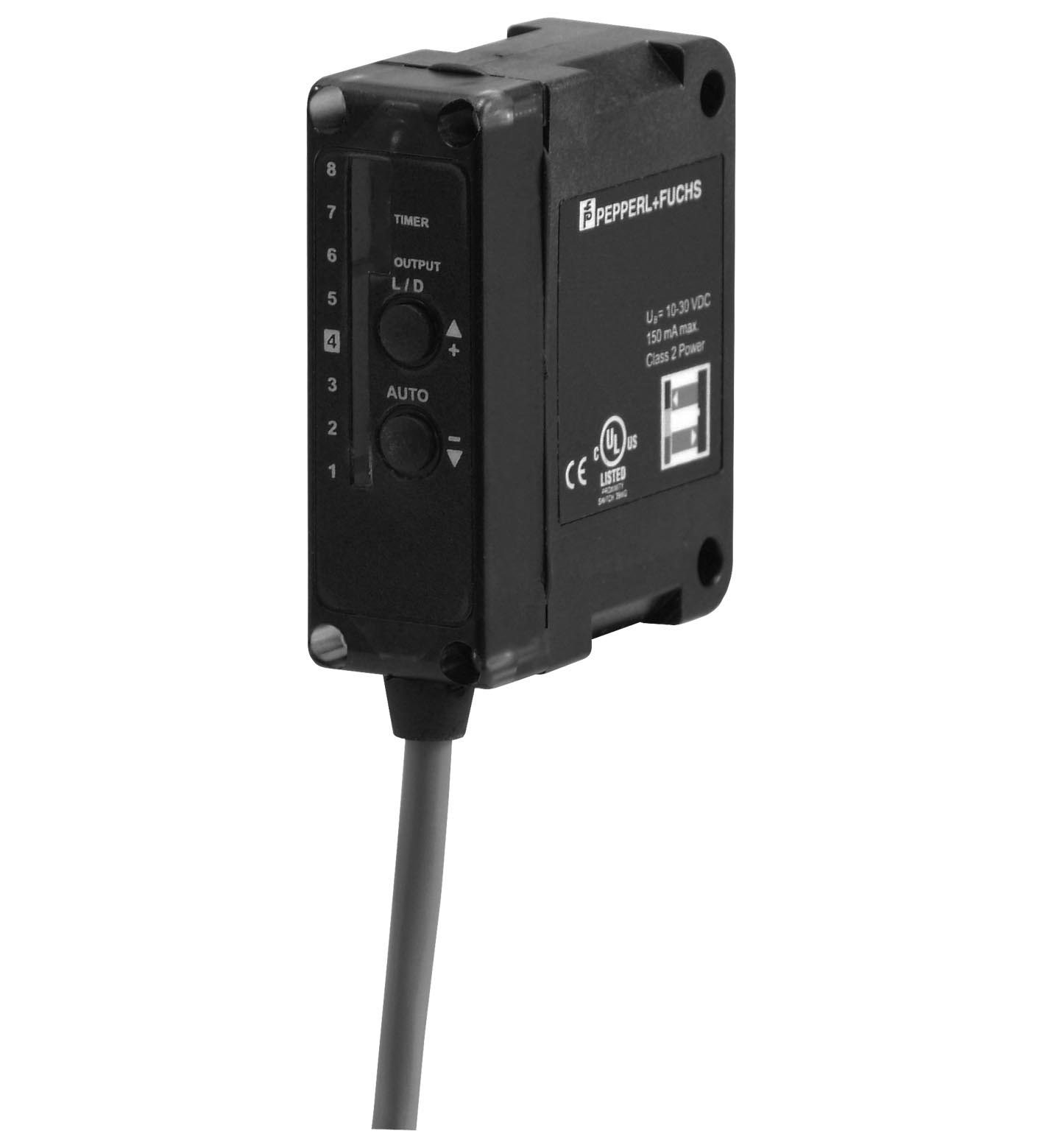

DK50-UV-330/115b/147 色标发光扫描器

色标发光扫描器，检测范围：330 mm，紫外光，亮通/暗通，可示教，带计时器功能，NPN 输出，PNP 输出，带 M12 插头的缆线

TECHNICAL DATA

规格参数

通用规格

检测距离	0 ... 330 mm
光源	LED
光源类型	调制紫外光
光斑表示	4,1 mm 在 101.6 mm 检测范围处
示教	增量型或自动
工作指示灯	绿色 LED，15 ms 断开延时计时器绿色 LED (x8)，用于指示对比度
功能指示灯	红色 LED，当接收器接收到光时亮起
标定指示灯	自动示教：绿色对比度 LED 从 1 级到 8 级开关一次，然后 8 级 LED 闪烁两次增量示教：绿色对比度 LED 的位置可能会变化
控制元件	用于以下功能的按钮：自动或增量示教、L.O./D.O. 模式以及/或关断延时计时器
工作电压	10 ... 30 V DC
空载电流	50 mA
开关类型	亮通/暗通
信号输出	1 路 PNP 和 1 路 NPN，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	150 mA
开关频率	2,5 kHz
响应时间	200 µs
UL 认证	cULus
认证	CE，cULus
环境温度	-15 ... 70 °C (5 ... 158 °F)
存储温度	-15 ... 70 °C (5 ... 158 °F)
防护等级	IP67
连接	152.4 mm 固定缆线带 5 针 M12 x 1 连接器
材料	材料
外壳聚碳酸酯光学端面丙烯酸	外壳聚碳酸酯光学端面丙烯酸
质量	91 g

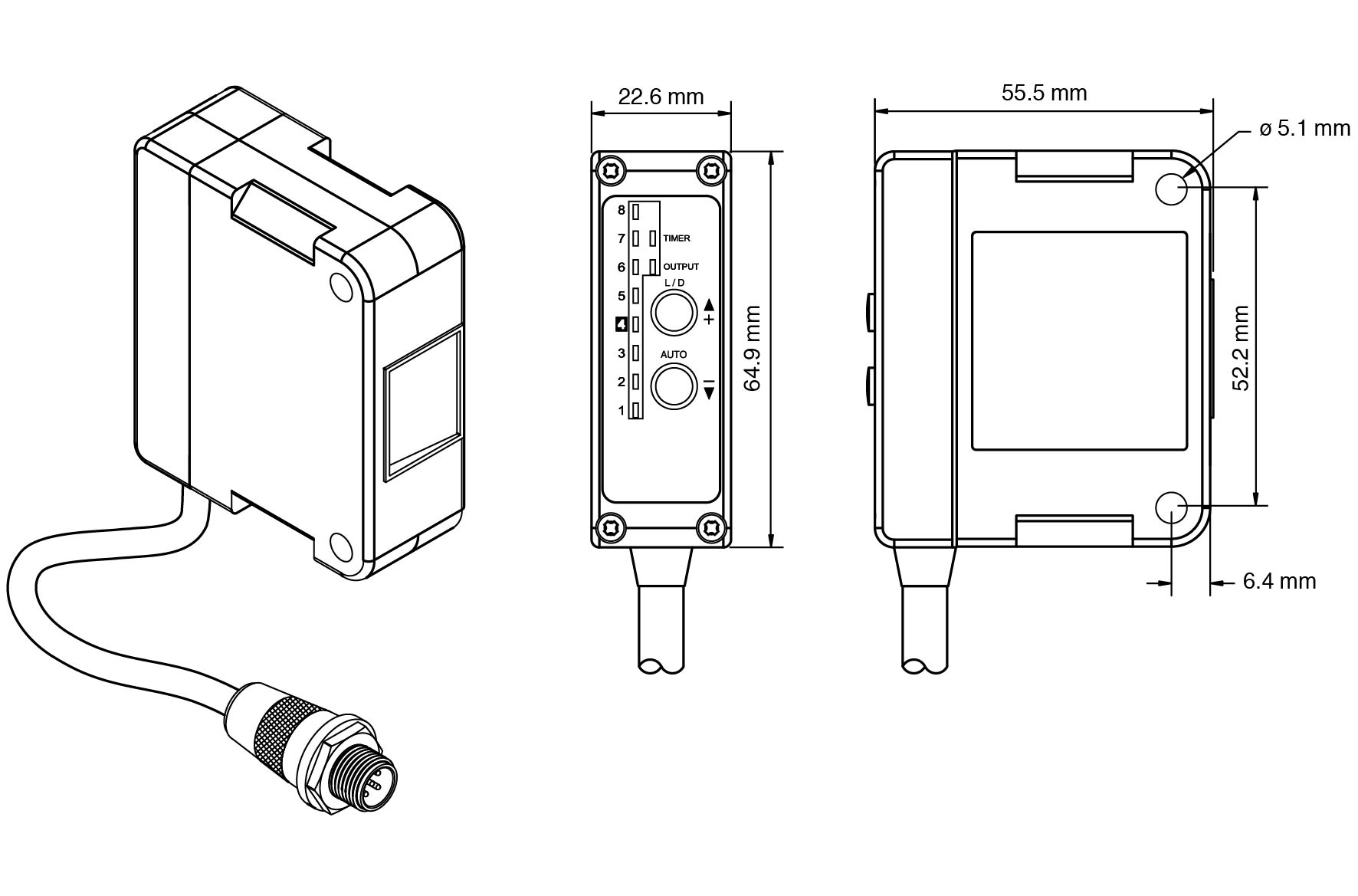

尺寸	尺寸
高度64,9 mm宽度22,9 mm深度56 mm	高度64,9 mm宽度22,9 mm深度56 mm
外壳	聚碳酸酯
光学端面	丙烯酸
高度	64,9 mm
宽度	22,9 mm
深度	56 mm
