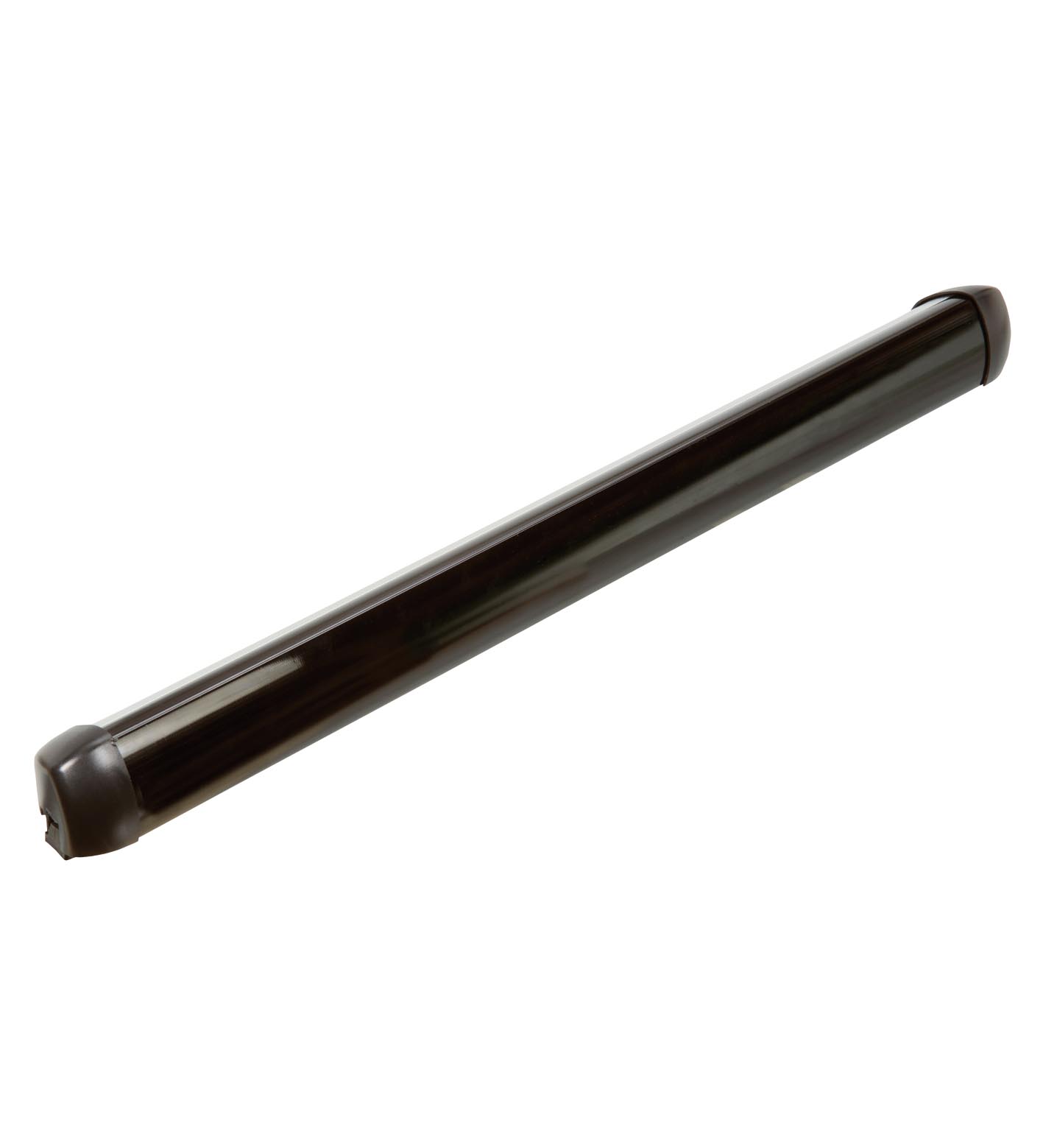

TECHNICAL DATA
规格参数
通用规格
| 最小检测范围 | 0 ... 1500 mm |
|---|---|
| 最大检测范围 | 0 ... 3500 mm （垂直 CA 测试体） |
| 感应范围 | 1400 mm 安装高度为 2100 mm 时 |
| 光源 | 红外发光二极管 850 nm |
| 黑/白差 (6 %/90 %) | < 2 % 在 2000 mm 检测范围处 |
| 光束数 | 20 |
| 操作模式 | 背景分析 |
| 光点直径 | 8 cm 在 2000 mm 检测范围处 |
| 安全完整性级别 (SIL) | SIL 2 |
| 性能水平 (PL) | PL d |
| 类别 | 2 类 |
| MTTFd | 112,7 a |
| 任务时间 (TM) | 10 a |
| 功能指示灯 | 接收器： 红色 LED：检测、多余增益、故障代码 接口： 红色 LED：检测、多余增益、故障代码 黄色 LED：示教状态绿色 LED：空白状态绿色 LED：DIP 开关状态 |
| 控制元件 | 示教按键 ， 用于选择操作模式的 DIP 开关 |
| 工作电压 | 24 V DC +/- 20 % |
| 空载电流 | 最大 320 mA |
| 功耗 | 7,7 W |
| 测试输入 | 高电平 ≥ 15 V 低电平 ≤ 2 V |
| 控制输入 | 待机激活 当 在 30 V DC 时 U = 11 V DC |
| 开关类型 | 亮时接通 |
| 信号输出 | 可切换 NPN 或 PNP ， 短路保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 响应时间 | ≤ 52 ms ≤ 200 ms 处于升压操作模式 |
| 功能安全 | ISO 13849-1 ; EN 61508 part1-4 |
| 产品标准 | EN 12978 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 外壳长度 L | 1600 mm |
| 安装高度 | 最大 3500 mm |
| 防护等级 | IP54（安装后） |
| 连接 | 插入式端子，带 6 线连接缆线 |
| 材料 | 材料 |
| 外壳铝 / PA光学端面PC（聚碳酸酯） | 外壳铝 / PA光学端面PC（聚碳酸酯） |
| 质量 | 大约 2760 g |

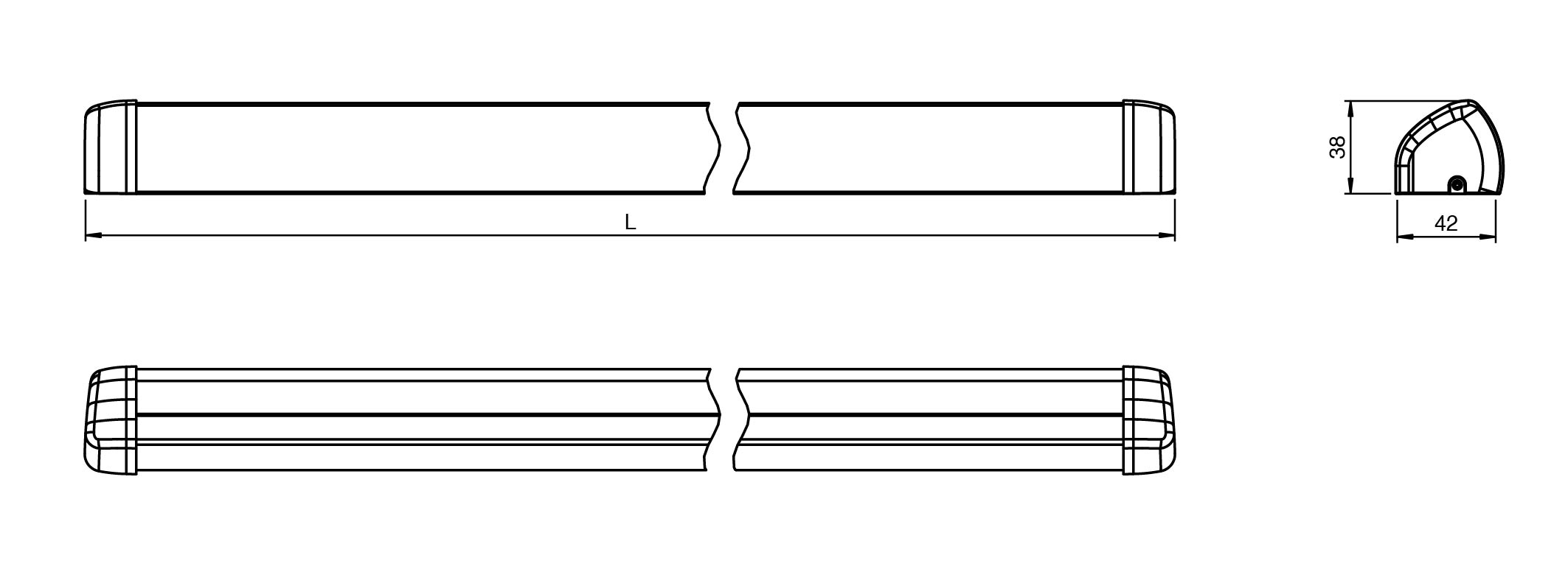

| 尺寸 | （宽 x 高 x 深） : 42 mm x 1600 mm x 37 mm |
| 高度42 mm深度37 mm长度1600 mm | 高度42 mm深度37 mm长度1600 mm |
| 外壳 | 铝 / PA |
| 光学端面 | PC（聚碳酸酯） |
| 高度 | 42 mm |
| 深度 | 37 mm |
| 长度 | 1600 mm |
| 供货范围 | 用于门铰链侧和前沿侧的传感器系统 （每个系统有 4 个发射器和接收器模块、1 个接口模块、连接电缆、每个系统有 2 个外壳型材和遮光壳盖，4 个端盖） |
