DoorScan-I

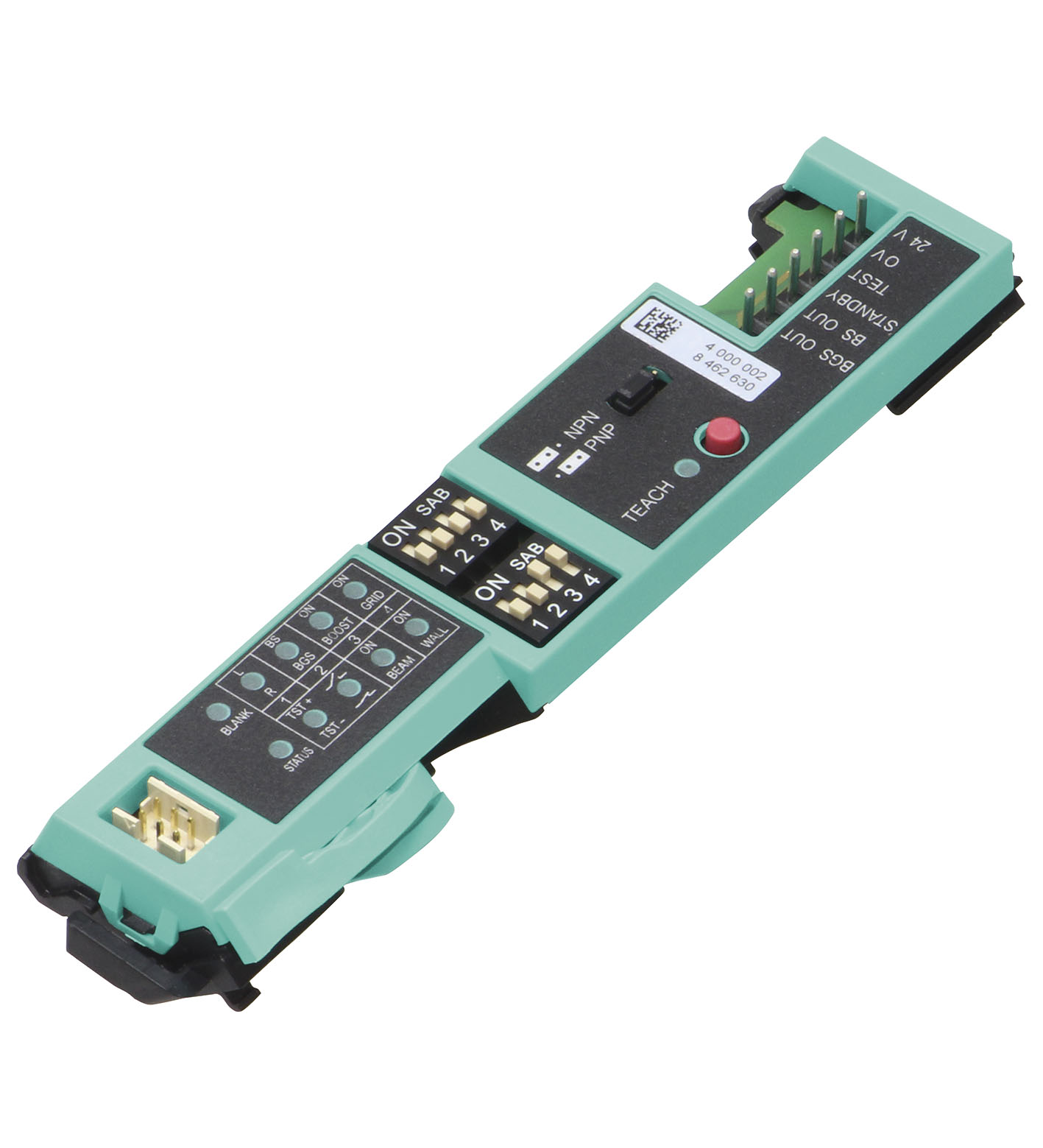

DoorScan-I 传感器模块，接口

适合安装在 DoorScan® 和 TopScan 传感器型材中的更换/延长传感器模块，多功能接口模块

TECHNICAL DATA

规格参数

通用规格

操作模式	背景分析
安全完整性级别 (SIL)	SIL 2
性能水平 (PL)	PL d
类别	2 类
MTTFd	2716 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	90 %
功能指示灯	接口：红色 LED：检测、多余增益、故障代码黄色 LED：示教状态绿色 LED：空白状态绿色 LED：DIP 开关状态
工作电压	24 V DC +/- 20 %
空载电流	30 mA
测试输入	高电平 ≥ 15 V 低电平 ≤ 2 V
控制输入	待机激活当在 30 V DC 时 U = 11 V DC
开关类型	亮时接通
信号输出	可切换 NPN 或 PNP ，短路保护
开关电压	最大 30 V DC
开关电流	最大 100 mA
响应时间	≤ 52 ms ≤ 200 ms 处于升压操作模式
功能安全	ISO 13849-1 ; EN 61508 part1-4
产品标准	EN 12978
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-30 ... 60 °C (-22 ... 140 °F)
安装高度	最大 3500 mm
防护等级	IP54（安装后）
连接	插排， 6 针
质量	大约 30 g

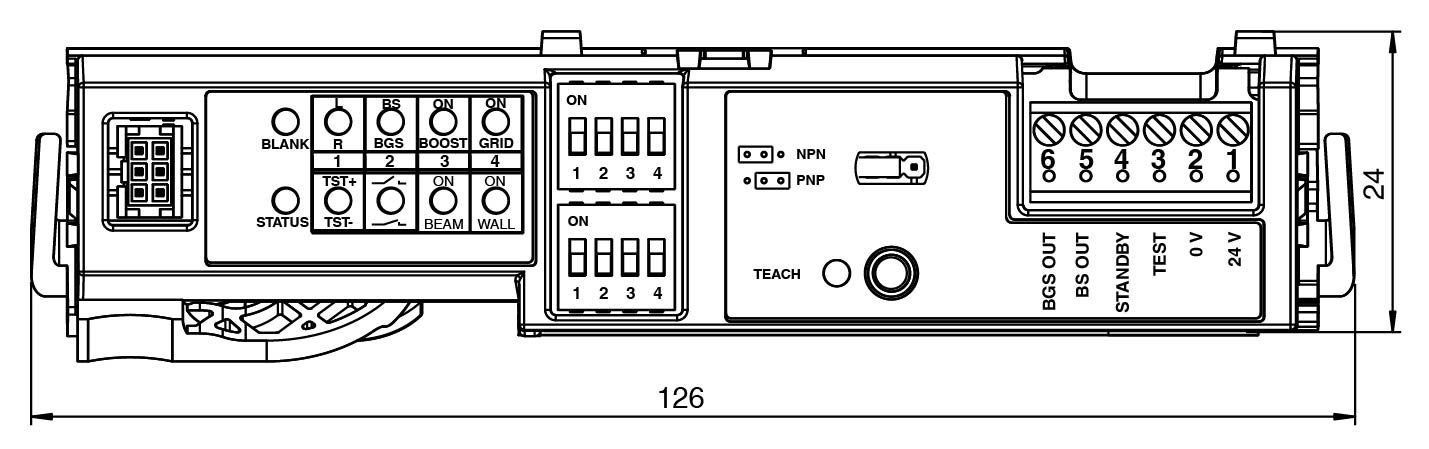

尺寸	尺寸
高度24 mm深度31 mm长度126 mm	高度24 mm深度31 mm长度126 mm
高度	24 mm
深度	31 mm
长度	126 mm
