产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 操作模式 | 背景分析 |
|---|---|
| 安全完整性级别 (SIL) | SIL 2 |
| 性能水平 (PL) | PL d |
| 类别 | 2 类 |
| MTTFd | 2716 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 90 % |
| 功能指示灯 | 接口： 红色 LED：检测、多余增益、故障代码 黄色 LED：示教状态绿色 LED：空白状态绿色 LED：DIP 开关状态 |
| 工作电压 | 24 V DC +/- 20 % |
| 空载电流 | 30 mA |
| 测试输入 | U = 15 V DC 至 30 V DC 时高电平有效 U = < 2 V DC 时低电平有效 |
| 控制输入 | 待机激活 当 在 30 V DC 时 U = 11 V DC |
| 开关类型 | 铰链边缘亮通 前沿亮通/暗通，可切换 |
| 信号输出 | NPN ， 短路保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 响应时间 | ≤ 52 ms ≤ 200 ms 处于升压操作模式 |
| 功能安全 | ISO 13849-1 ; EN 61508 part1-4 |
| 产品标准 | EN 12978 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 安装高度 | 最大 3500 mm |
| 防护等级 | IP54（安装后） |
| 连接 | 插排 ， 6 针 缆线： 螺丝端子 ， 6 针 |
| 材料 | 缆线护套： 聚酰胺 PA 6，黑色 ， 墙装支架：ABS |
| 电缆 | PUR，灰色，6 线 |
| 护套直径大约 4,8 mm弯曲半径最小 48 mm长度L5000 mm | 护套直径大约 4,8 mm弯曲半径最小 48 mm长度L5000 mm |
| 质量 | 大约 140 g |
| 尺寸 | 尺寸 |

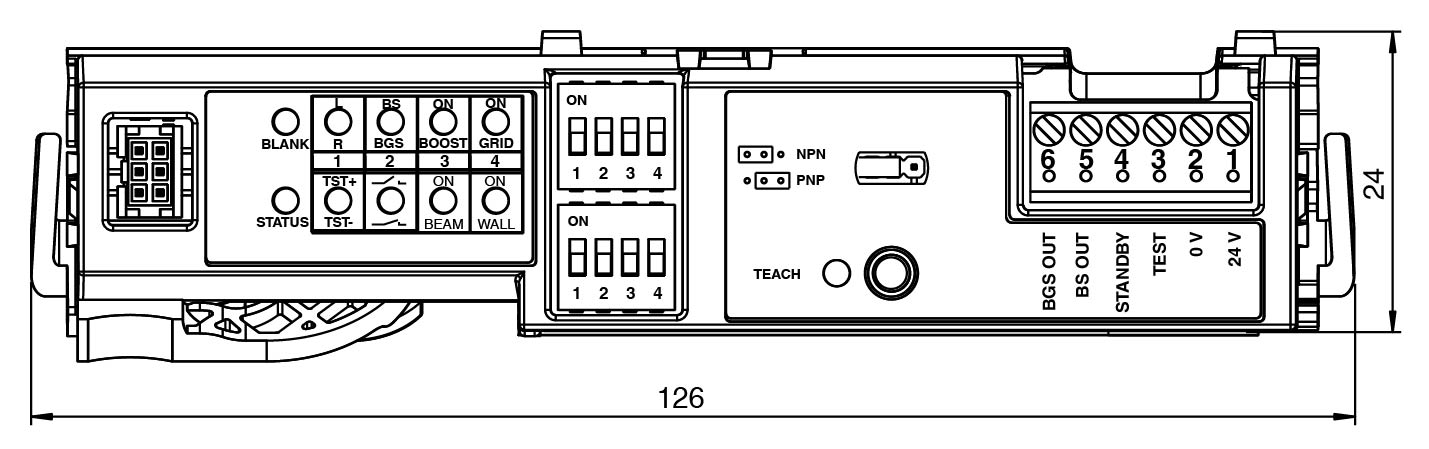

| 高度24 mm深度31 mm长度126 mm | 高度24 mm深度31 mm长度126 mm |
| 护套直径 | 大约 4,8 mm |
| 弯曲半径 | 最小 48 mm |
| 长度 | 5000 mm |
| 高度 | 24 mm |
| 深度 | 31 mm |
| 长度 | 126 mm |

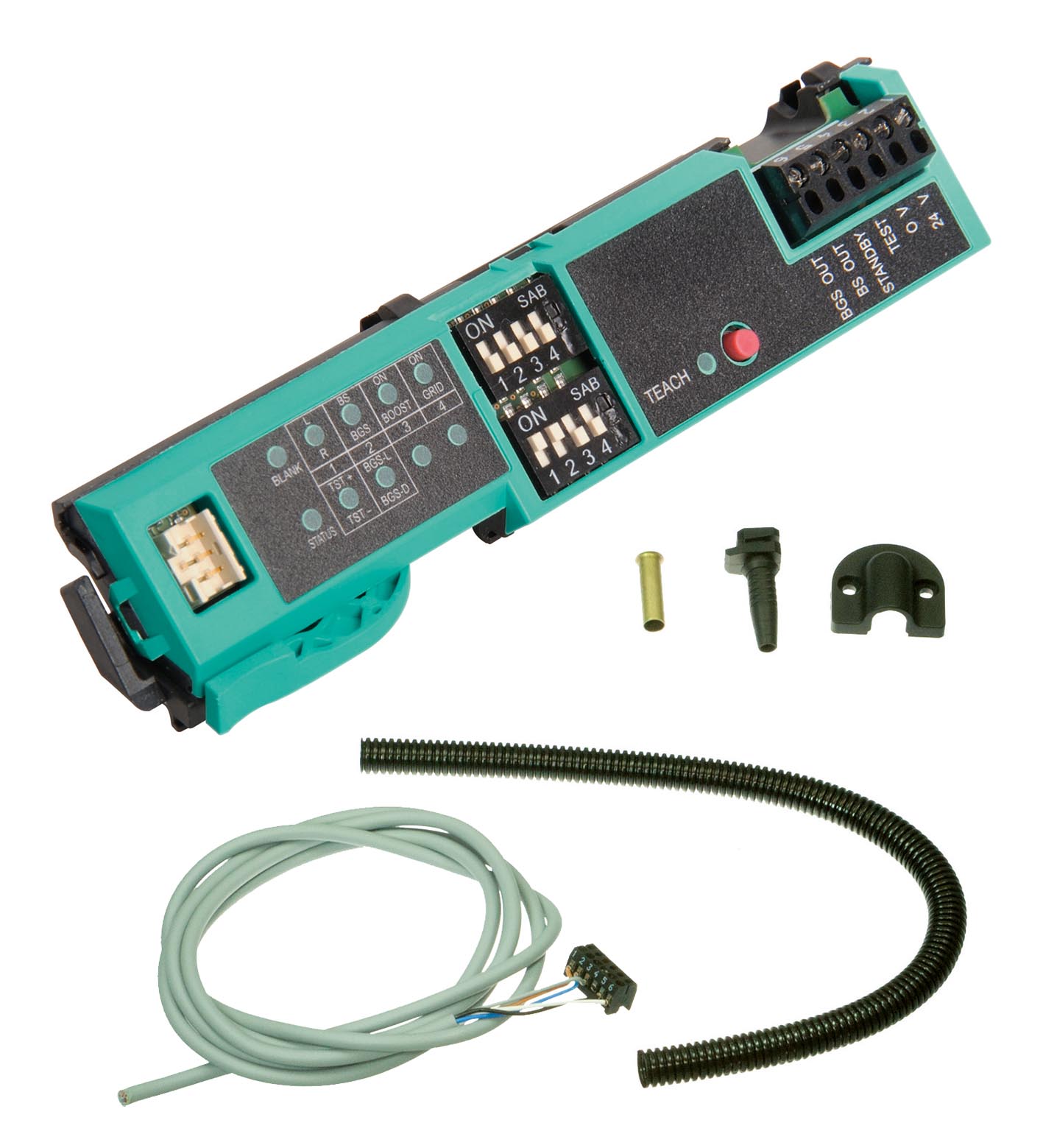

| 供货范围 | 传感器模块，接口 ， 墙装托架 ， 螺丝套件 ， 线夹 ， 电缆 ， 电缆护套 ， 空心铆钉 |
| 系列 | DoorScan® |
