TECHNICAL DATA
规格参数
功能性安全相关参数
| 安全完整性级别 (SIL) | SIL 2 |
|---|---|
| 性能水平 (PL) | PL d |
| 类别 | 2 类 |
| MTTFd | 72 a |
| B10d | 2 E+8 |
| B10 | 3 E+6 |
| 控制元件 | 跳线 用于接口 PNP / NPN |
| 工作电压 | 24 V DC ±20% |
| 空载电流 | 30 mA |
| 输入类型 | 测试，待机 ， 继电器供电 |
| 信号输出 | 铰链侧 (BS)： 继电器，1 个交流发电机 ， 铰链对侧 (BGS)： 继电器，1 个交流发电机 |
| 开关电压 | 24 V DC ±20% |
| 开关电流 | 最大 100 mA |
| 响应时间 | 最大 15 ms 除用于 DoorScan 的接通延时以外® |
| 断电延时 | 最大 15 ms |
| 指令符合性 | 指令符合性 |
| 机械指令 2006/42/ECEN 12978:2003+A1:2009 EN ISO 13849-1:2008 + AC:2009 EN 16005:2012 第 4.6.8 节EMC 指令 2004/108/ECEN 61000-6-2:2005 EN 61000-6-3:2007+A1:2011 | 机械指令 2006/42/ECEN 12978:2003+A1:2009 EN ISO 13849-1:2008 + AC:2009 EN 16005:2012 第 4.6.8 节EMC 指令 2004/108/ECEN 61000-6-2:2005 EN 61000-6-3:2007+A1:2011 |
| 符合标准 | 符合标准 |
| 标准EN 61508-1:2010 DIN 18650-1:2010 第 5.7.4 节 BS 7036-1:1996 第 7.3.2 节 BS 7036-2:1996 第 8.1 节 | 标准EN 61508-1:2010 DIN 18650-1:2010 第 5.7.4 节 BS 7036-1:1996 第 7.3.2 节 BS 7036-2:1996 第 8.1 节 |
| 机械指令 2006/42/EC | EN 12978:2003+A1:2009 EN ISO 13849-1:2008 + AC:2009 EN 16005:2012 第 4.6.8 节 |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005 EN 61000-6-3:2007+A1:2011 |
| 标准 | EN 61508-1:2010 DIN 18650-1:2010 第 5.7.4 节 BS 7036-1:1996 第 7.3.2 节 BS 7036-2:1996 第 8.1 节 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 相对湿度 | 25 ... 95 % （无凝露） |
| 防护等级 | IP54（安装后） |
| 连接 | 插排 ， 6 针 接口 ， 4 针 继电器供电 |
| 质量 | 大约 30 g |

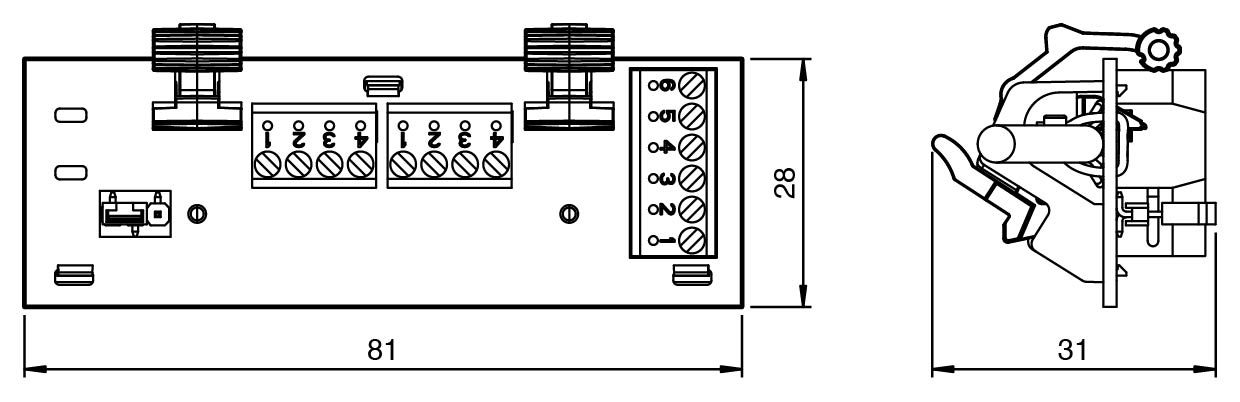

| 尺寸 | 尺寸 |
| 高度30 mm深度35 mm长度81 mm | 高度30 mm深度35 mm长度81 mm |
| 高度 | 30 mm |
| 深度 | 35 mm |
| 长度 | 81 mm |
