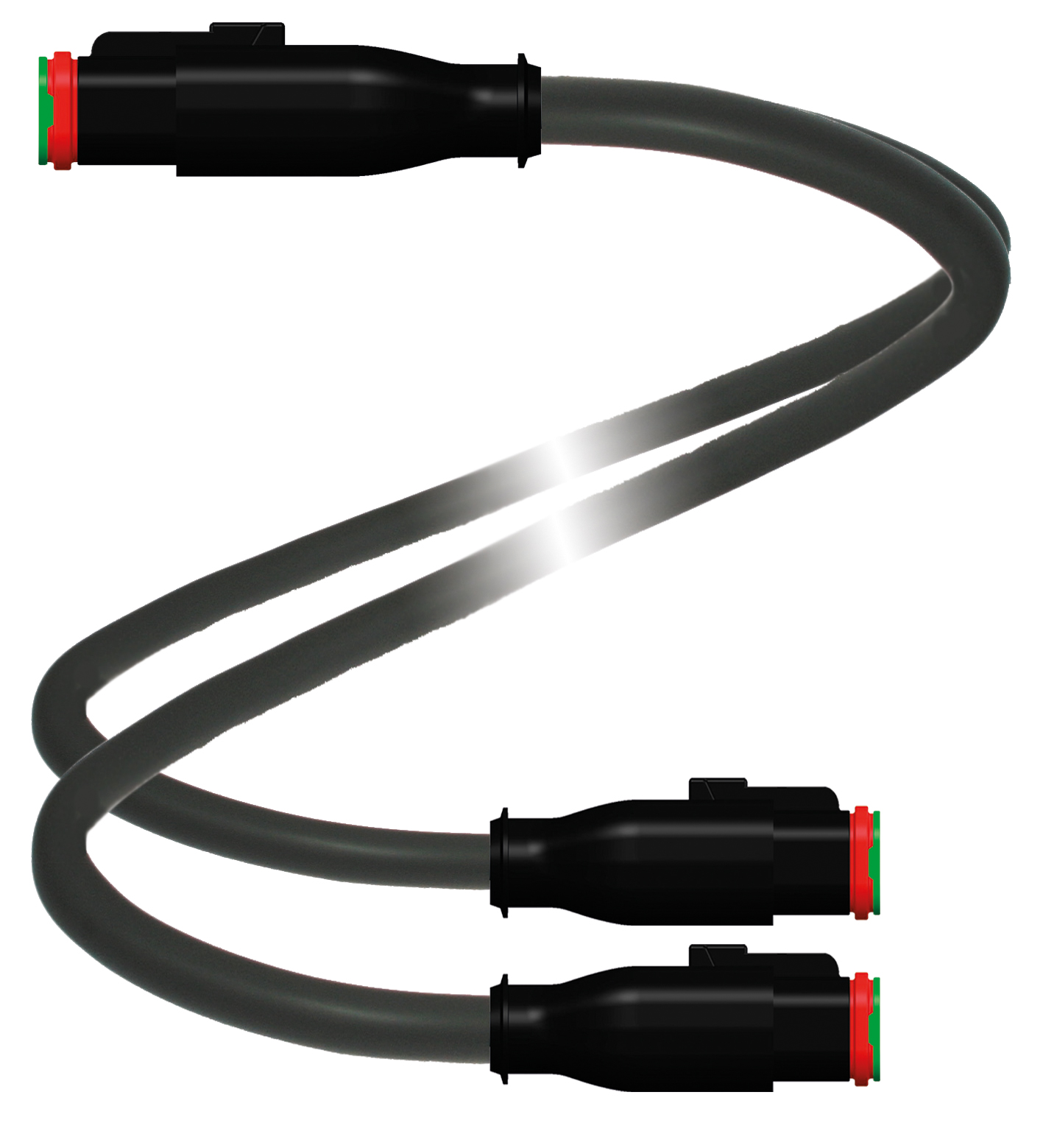

TECHNICAL DATA
规格参数
通用规格

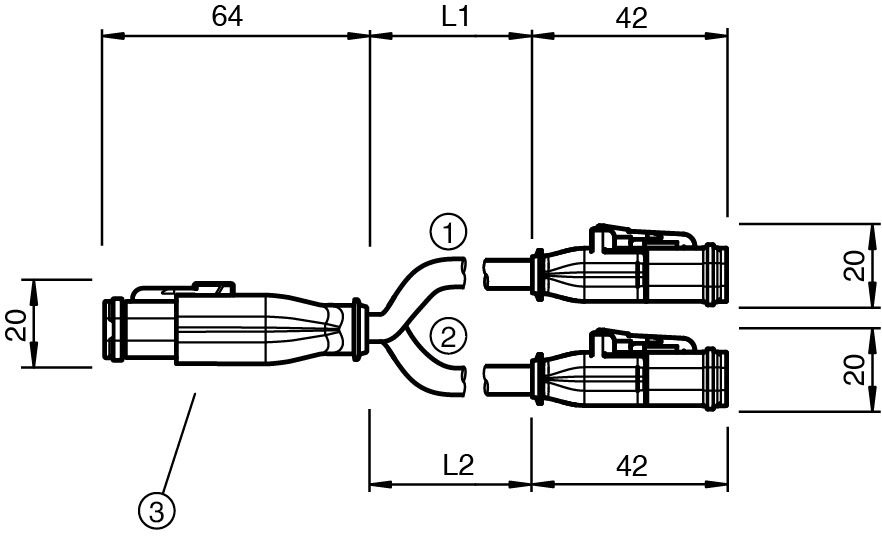

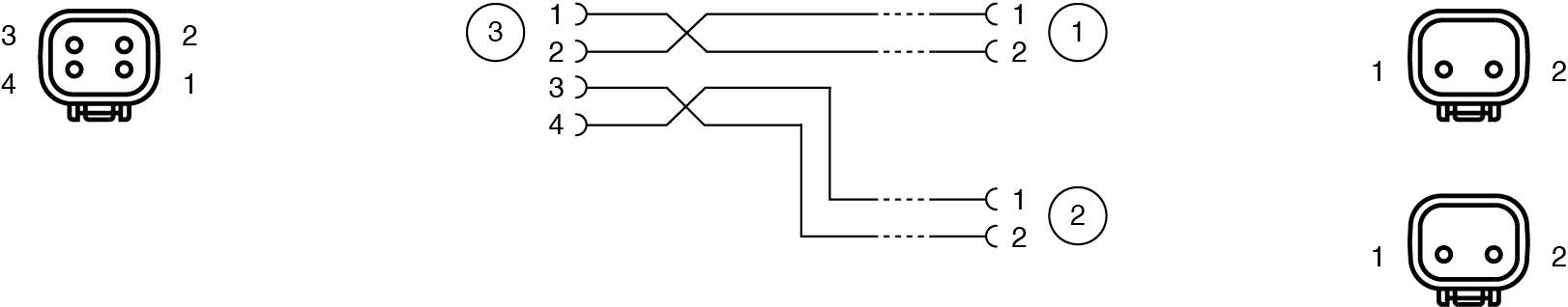

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 |
| 连接器 2 | 连接器 2 |
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 |
| 连接器 3 | 连接器 3 |
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数4 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数4 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 4 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 无卤 | DIN VDE 0472-815 / DIN EN 50267-2-1 |
| 耐油 | DIN EN 60811-2-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-50 ... 105 °C (-58 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F) | 插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-50 ... 105 °C (-58 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 125 °C (-40 ... 257 °F) |
| 固定缆线 | -50 ... 105 °C (-58 ... 221 °F) |
| 柔性电缆 | -30 ... 105 °C (-22 ... 221 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 防松弛可用 | 防松弛可用 |
| 防护等级 | IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,5 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数3线芯横截面积0,5 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 棕色 4 号芯： 蓝色内芯构造28 x 0,15 mm ∅ 1 根对称双绞线长度L2 m电缆代码LI9Y 3x0.50 mm2 11Y | 护套直径4,5 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数3线芯横截面积0,5 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 棕色 4 号芯： 蓝色内芯构造28 x 0,15 mm ∅ 1 根对称双绞线长度L2 m电缆代码LI9Y 3x0.50 mm2 11Y |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2 | 牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2 |
| 防松弛 | 可用 |
| 护套直径 | 4,5 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式 |
| 护套剥离力 | max. 50 N / 300 mm |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 芯数 | 3 |
| 线芯横截面积 | 0,5 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 棕色 4 号芯： 蓝色 |
| 内芯构造 | 28 x 0,15 mm ∅ 1 根对称双绞线 |
| 长度 | 2 m |
| 电缆代码 | LI9Y 3x0.50 mm2 11Y |
| 牵引链循环 | min. 2000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | ≤ 10 m |
| 加速度 | max. 10 m/s2 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 主体PA，黑色接触表面镍易燃性V-0 | 主体PA，黑色接触表面镍易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP耐盐水是耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底磁芯绝缘PP耐盐水是耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 |
| 主体 | PA，黑色 |
| 接触表面 | 镍 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 耐盐水 | 是 |
| 耐紫外线 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐冷却润滑 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
