TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 |
| 连接器 2 | 连接器 2 |
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 |
| 连接器 3 | 连接器 3 |
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数6 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数6 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 6 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 无卤 | IEC 60754-1 |
| 耐油 | DIN EN 60811-2-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) | 插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 125 °C (-40 ... 257 °F) |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -25 ... 85 °C (-13 ... 185 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 防松弛可用 | 防松弛可用 |
| 防护等级 | IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径5 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数2线芯横截面积0,75 mm2 / 18 AWG芯颜色1 号芯： 蓝色 2 号芯： 棕色 5 号芯： 棕色 6 核： 蓝色内芯构造42 x 0,15 mm ∅长度L3 m电缆代码Li 9Y 11Y 2 x 0.75 | 护套直径5 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数2线芯横截面积0,75 mm2 / 18 AWG芯颜色1 号芯： 蓝色 2 号芯： 棕色 5 号芯： 棕色 6 核： 蓝色内芯构造42 x 0,15 mm ∅长度L3 m电缆代码Li 9Y 11Y 2 x 0.75 |
| 质量 | 239,5 g |
| 防松弛 | 可用 |
| 护套直径 | 5 mm |
| 弯曲半径 | > 8 倍缆线直径，活动 > 4 倍缆线直径，固定式 |
| 护套剥离力 | max. 50 N / 300 mm |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 芯数 | 2 |
| 线芯横截面积 | 0,75 mm2 / 18 AWG |

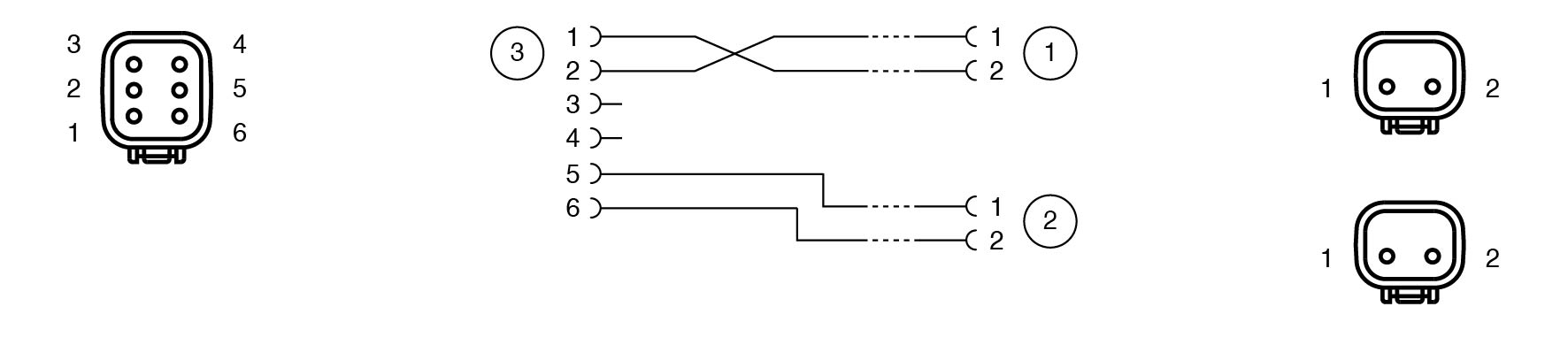

| 芯颜色 | 1 号芯： 蓝色 2 号芯： 棕色 5 号芯： 棕色 6 核： 蓝色 |
| 内芯构造 | 42 x 0,15 mm ∅ |

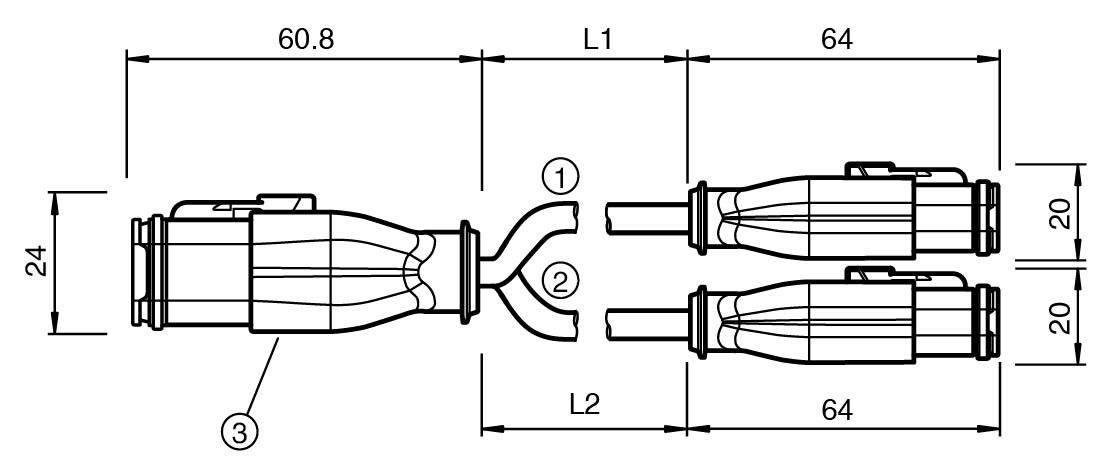

| 长度 | 3 m |
| 电缆代码 | Li 9Y 11Y 2 x 0.75 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 主体PA，黑色接触表面镍易燃性V-0 | 主体PA，黑色接触表面镍易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐微生物是耐水解是 | 护套PUR 聚醚基底磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐微生物是耐水解是 |
| 主体 | PA，黑色 |
| 接触表面 | 镍 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
