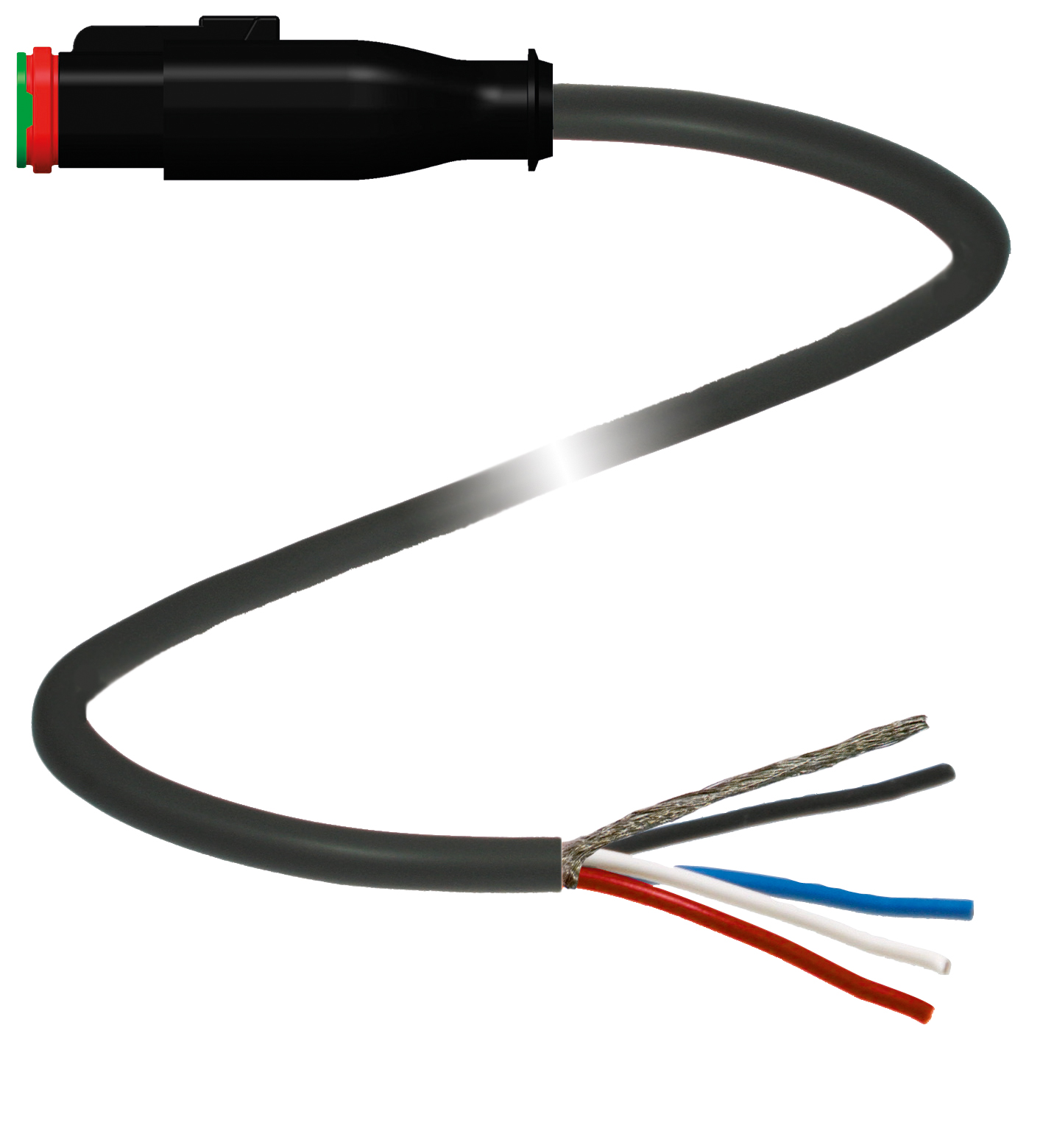

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

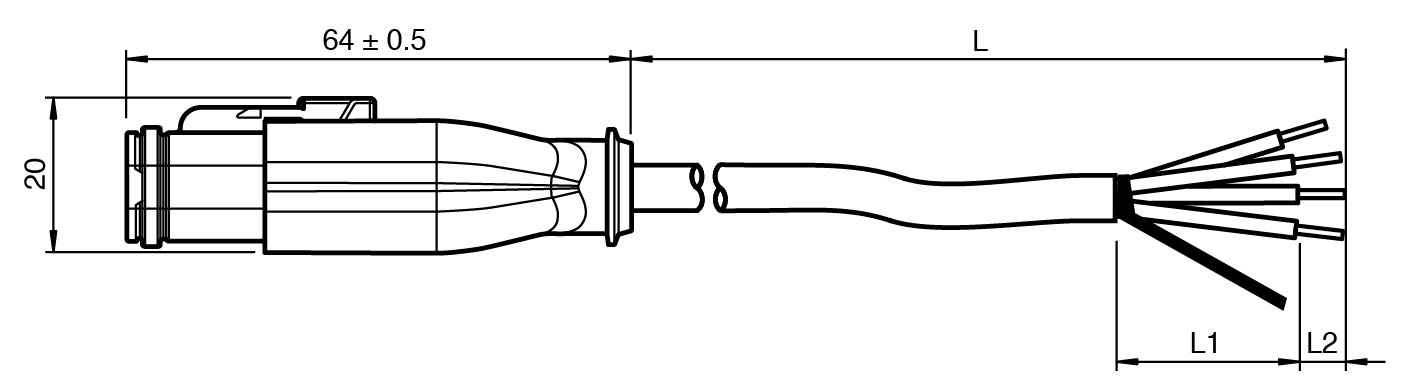

| 定制 | 线端 已剥线并镀锡 L1 = 30 mmL2 = 3 mm |
|---|---|
| 连接器 1 | 连接器 1 |
| 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数4 | 连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数4 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 4 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 易燃性 | UL 1581 ， IEC 60332-1-2 |
| 无卤 | IEC 60754-1 |
| 额定电阻 | DIN EN 60811-2-1 |
| 耐微生物 | DIN EN 50525-2-21 / DIN VDE 0282-10 |
| 耐水解 | DIN EN 50525-2-21 |
| 耐油 | DIN EN 60811-2-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-50 ... 105 °C (-58 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F) | 插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-50 ... 105 °C (-58 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 125 °C (-40 ... 257 °F) |
| 固定缆线 | -50 ... 105 °C (-58 ... 221 °F) |
| 柔性电缆 | -30 ... 105 °C (-22 ... 221 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 防松弛可用屏蔽屏蔽连接至针脚 2 | 防松弛可用屏蔽屏蔽连接至针脚 2 |
| 防护等级 | IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲护套剥离力max. 80 N / 500 mm护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造19 x 0,15 mm ∅ （双绞线）屏蔽镀锡铜丝编织，85 % 覆盖率长度L10,5 m电缆代码SG [2(2 LI9Y 0.34 mm2)]VICVI11Y | 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲护套剥离力max. 80 N / 500 mm护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造19 x 0,15 mm ∅ （双绞线）屏蔽镀锡铜丝编织，85 % 覆盖率长度L10,5 m电缆代码SG [2(2 LI9Y 0.34 mm2)]VICVI11Y |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 3000000运动速度max. 2,5 m/s导线距离0,51 m加速度max. 12 m/s2 | 牵引链循环min. 3000000运动速度max. 2,5 m/s导线距离0,51 m加速度max. 12 m/s2 |
| 质量 | 570,5 g |
| 防松弛 | 可用 |
| 屏蔽 | 屏蔽连接至针脚 2 |
| 护套直径 | 6 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲 |
| 护套剥离力 | max. 80 N / 500 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

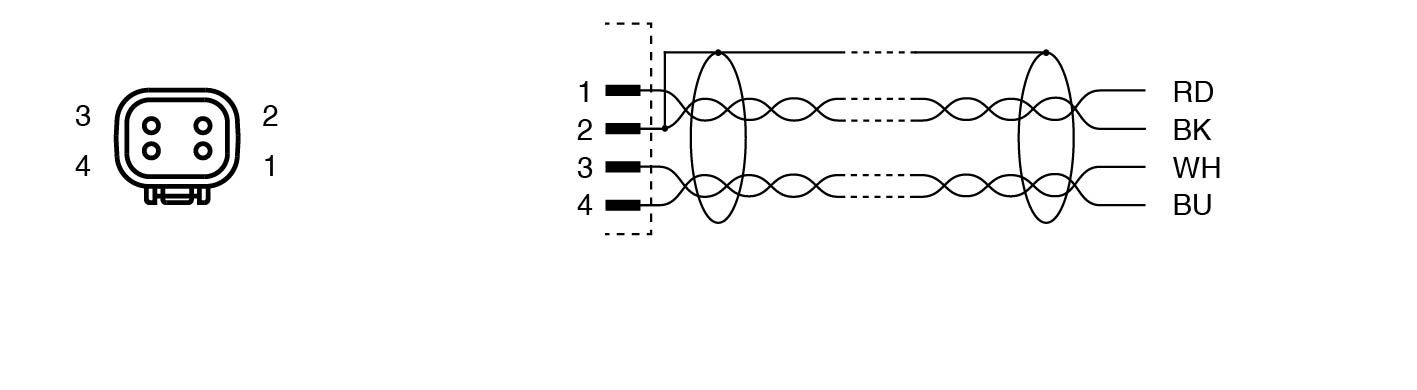

| 芯颜色 | 1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色 |
| 内芯构造 | 19 x 0,15 mm ∅ （双绞线） |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 10,5 m |
| 电缆代码 | SG [2(2 LI9Y 0.34 mm2)]VICVI11Y |
| 牵引链循环 | min. 3000000 |
| 运动速度 | max. 2,5 m/s |
| 导线距离 | 0,51 m |
| 加速度 | max. 12 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 主体PA，黑色接触表面镍易燃性V-0 | 主体PA，黑色接触表面镍易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性FT2 |
| 主体 | PA，黑色 |
| 接触表面 | 镍 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 耐盐水 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
