倍加福

DT6S-G-BK6M-PUR-O1

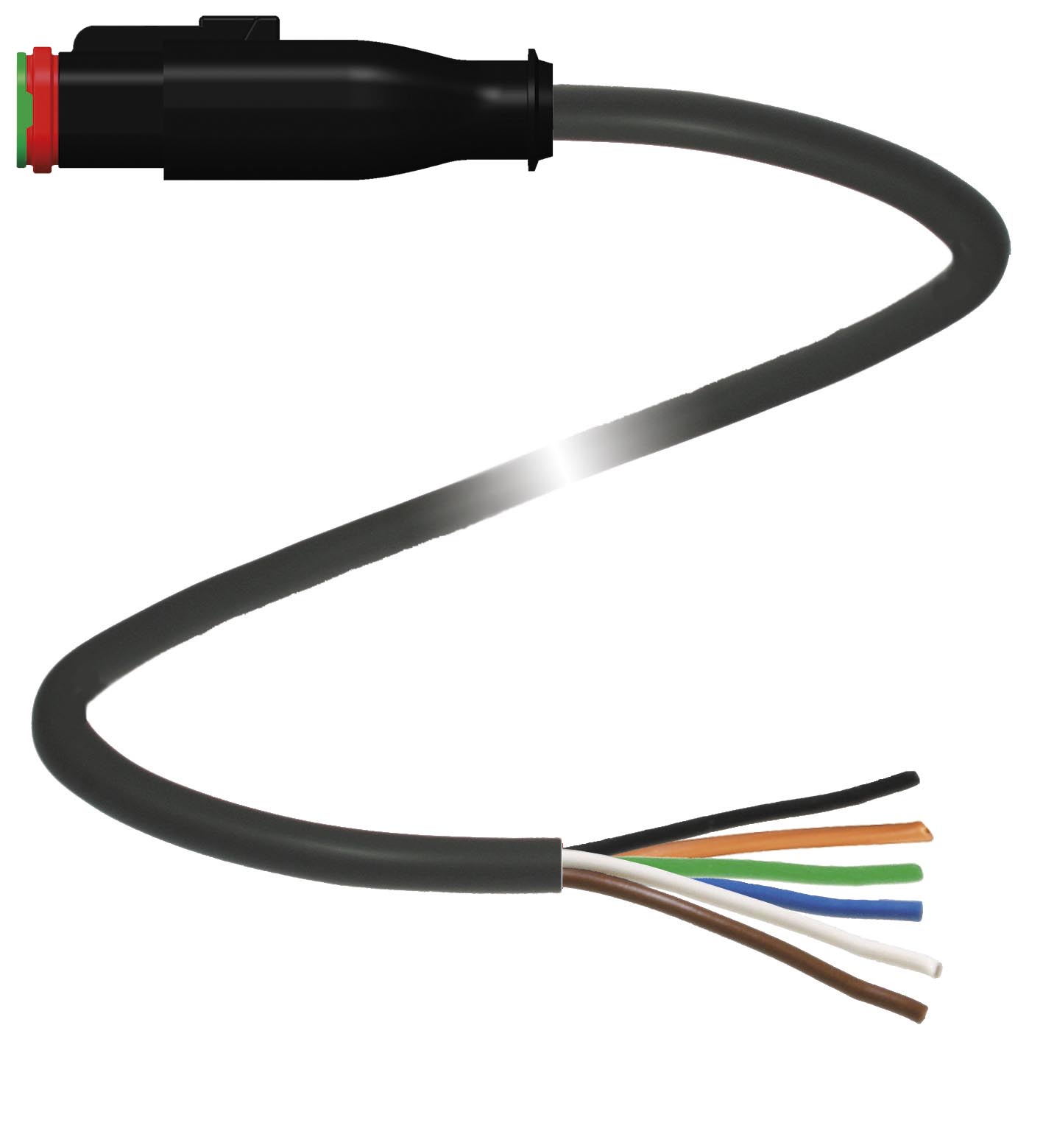

DT6S-G-BK6M-PUR-O1 母头连接器

订货号: 70167482
产品分类: 传感器-执行器缆线

母头接插件单端 Deutsch 插座，直型，6 针，PUR 黑色缆线，适用于拖链，户外

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数6	连接插座结构类型Deutsch 连接器样式直型锁定卡锁针脚数6
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	Deutsch 连接器
样式	直型
锁定	卡锁
针脚数	6
连接	电缆尾部
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 8 A 每个触点
防护等级	EN 60529
易燃性	UL 1581；DIN EN 60332-2-2
无卤	DIN VDE 0472-815 / IEC 60754-1
耐紫外线	根据 DIN EN ISO 4892-2-A 1000 小时
耐油	DIN EN 60811-2-1
环境温度	环境温度
插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F)	插塞式连接器-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-30 ... 105 °C (-22 ... 221 °F)
污染程度	3
插塞式连接器	-40 ... 125 °C (-40 ... 257 °F)
固定缆线	-40 ... 105 °C (-40 ... 221 °F)
柔性电缆	-30 ... 105 °C (-22 ... 221 °F)
插塞式连接器	插塞式连接器
防松弛集成	防松弛集成
防护等级	IP68
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 6 级
护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数6线芯横截面积0,5 mm2芯颜色1 号芯：白色 2 号芯：棕色 3 号芯：蓝色 4 号芯：橙色 5 号芯：绿色 6 核：黑色内芯构造28 x 0,15 mm ∅ 1 根对称双绞线长度L6 m电缆代码Li 9Y 11Y 6 x 0.50	护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数6线芯横截面积0,5 mm2芯颜色1 号芯：白色 2 号芯：棕色 3 号芯：蓝色 4 号芯：橙色 5 号芯：绿色 6 核：黑色内芯构造28 x 0,15 mm ∅ 1 根对称双绞线长度L6 m电缆代码Li 9Y 11Y 6 x 0.50
拖链适用性	拖链适用性
牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2	牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2
防松弛	集成
护套直径	6 mm
弯曲半径	> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式
护套剥离力	max. 50 N / 300 mm
护套颜色	黑色（与 RAL 7021 相似）
芯数	6
线芯横截面积	0,5 mm2

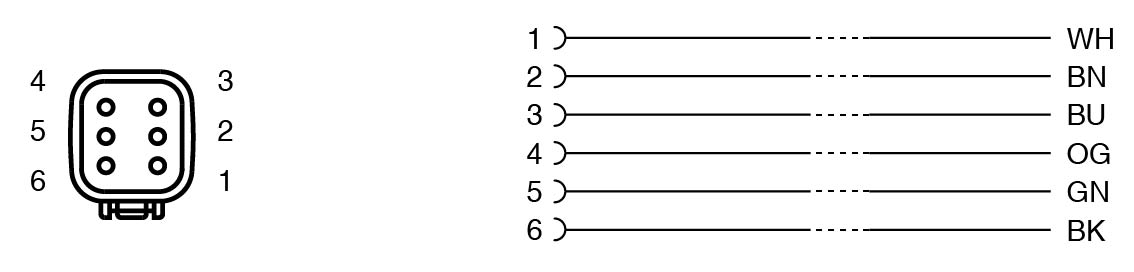

芯颜色	1 号芯：白色 2 号芯：棕色 3 号芯：蓝色 4 号芯：橙色 5 号芯：绿色 6 核：黑色
内芯构造	28 x 0,15 mm ∅ 1 根对称双绞线

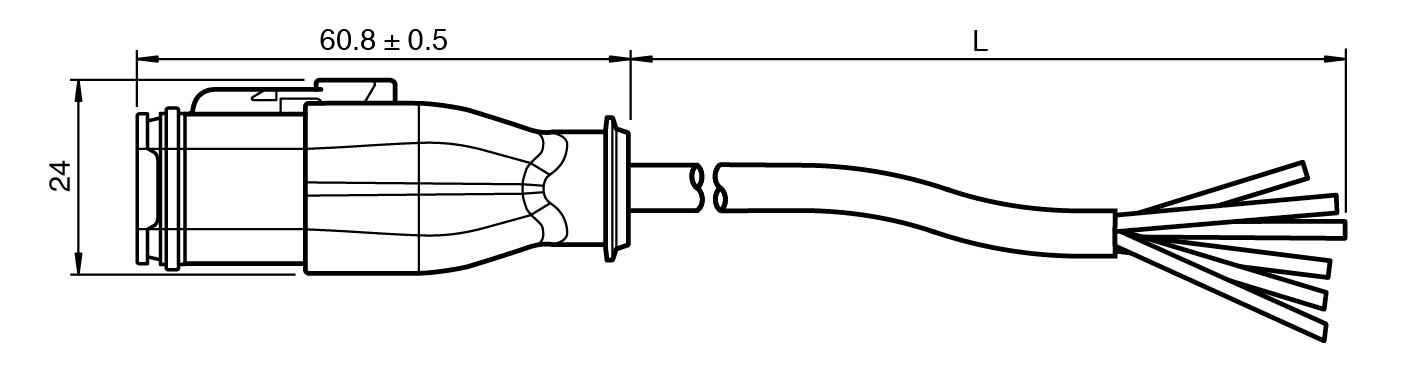

长度	6 m
电缆代码	Li 9Y 11Y 6 x 0.50
牵引链循环	min. 2000000
运动速度	max. 3 m/s
导线距离	≤ 10 m
加速度	max. 10 m/s2
无 LABS	是
无卤	是
插塞式连接器	插塞式连接器
主体PA，黑色接触表面镍易燃性V-2	主体PA，黑色接触表面镍易燃性V-2
电缆	电缆
护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐紫外线是额定电阻良好耐油是耐微生物是耐水解是易燃性FT2	护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐紫外线是额定电阻良好耐油是耐微生物是耐水解是易燃性FT2
主体	PA，黑色
接触表面	镍
易燃性	V-2
护套	PUR 聚醚基底
线芯	裸铜 (Cu)
磁芯绝缘	PP
耐盐水	是
耐紫外线	是
额定电阻	良好
耐油	是
耐微生物	是
耐水解	是
易燃性	FT2
