产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

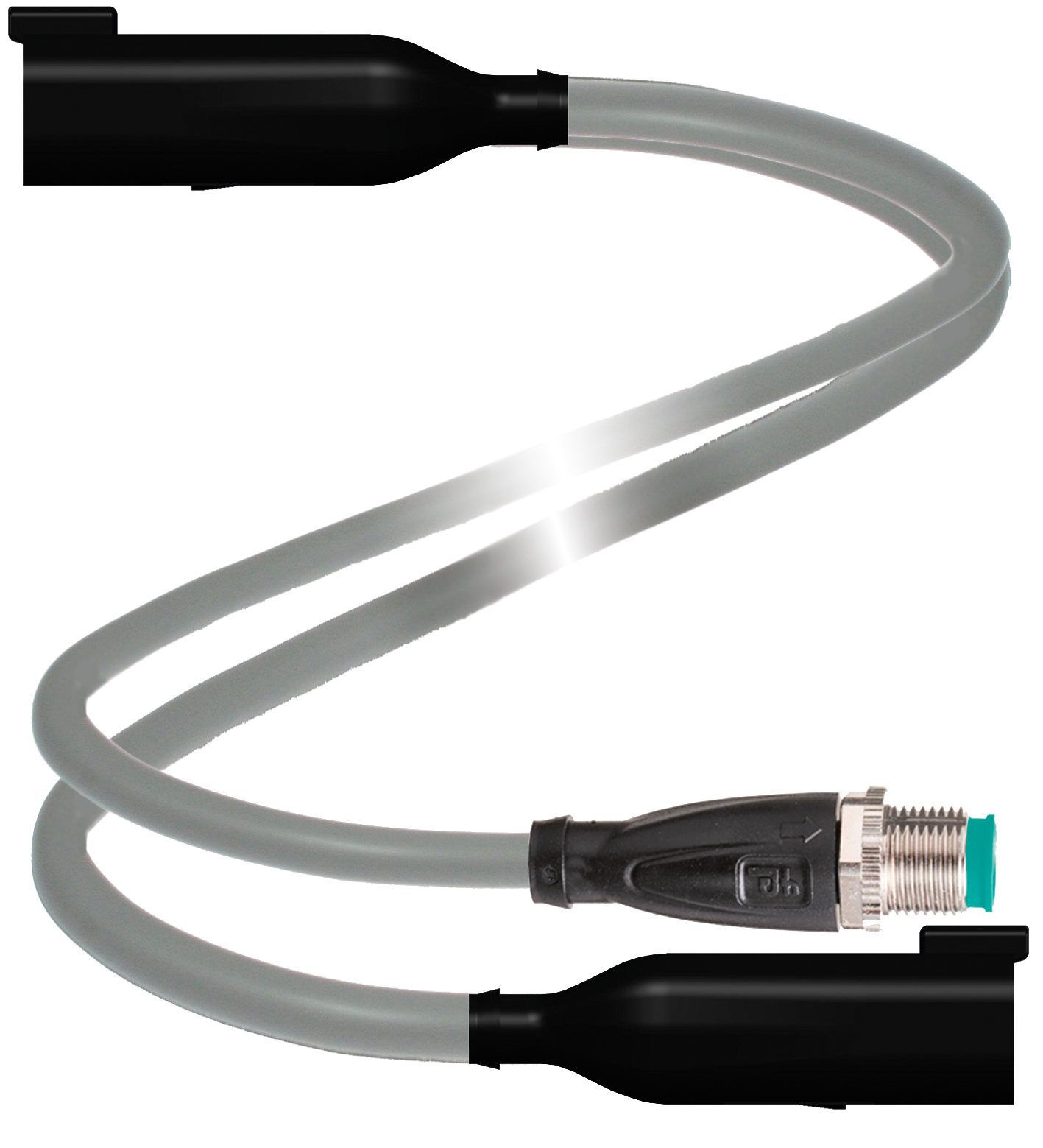

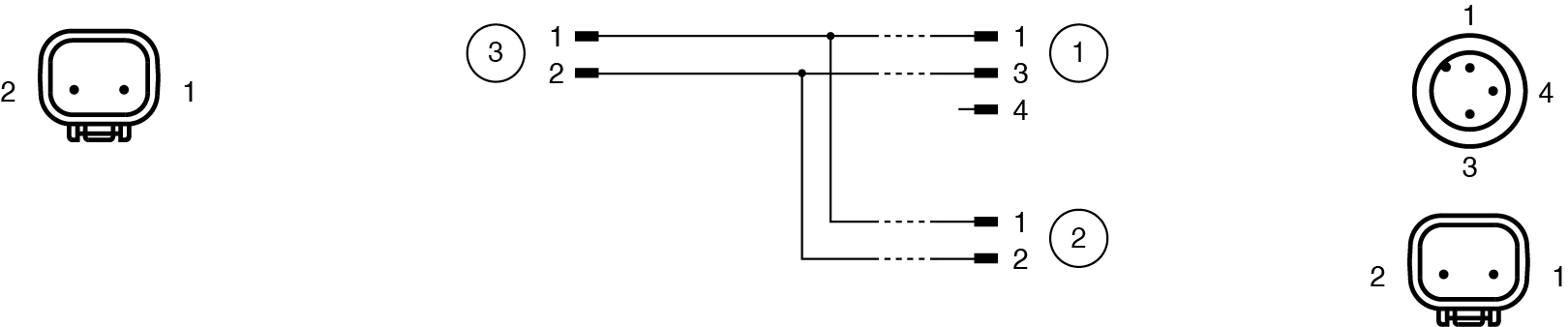

| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 | 连接公头连接器结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 |
| 连接器 3 | 连接器 3 |
| 连接公头连接器结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 | 连接公头连接器结构类型Deutsch 连接器样式直型锁定卡锁针脚数2 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 连接 | 公头连接器 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 环境温度 | 环境温度 |
| 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-55 ... 125 °C (-67 ... 257 °F)连接器 3-55 ... 125 °C (-67 ... 257 °F)固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-55 ... 125 °C (-67 ... 257 °F)连接器 3-55 ... 125 °C (-67 ... 257 °F)固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 连接器 1 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 2 | -55 ... 125 °C (-67 ... 257 °F) |
| 连接器 3 | -55 ... 125 °C (-67 ... 257 °F) |
| 固定缆线 | -25 ... 70 °C (-13 ... 158 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花 ， 六角螺母 SW = 14 mm配接次数min. 100防护等级IP68/IP69 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花 ， 六角螺母 SW = 14 mm配接次数min. 100防护等级IP68/IP69 |
| 连接器 2 | 连接器 2 |
| 防松弛可用配接次数min. 100防护等级IP68 | 防松弛可用配接次数min. 100防护等级IP68 |
| 连接器 3 | 连接器 3 |
| 防松弛可用配接次数min. 100防护等级IP68 | 防松弛可用配接次数min. 100防护等级IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造19 x 0,15 mm ∅长度LL1 = 120 mm L2 = 230 mm电缆代码Li Y YM 3 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造19 x 0,15 mm ∅长度LL1 = 120 mm L2 = 230 mm电缆代码Li Y YM 3 x 0.34 |
| 质量 | 31 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花 ， 六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 防护等级 | IP68/IP69 |
| 防松弛 | 可用 |
| 配接次数 | min. 100 |
| 防护等级 | IP68 |
| 防松弛 | 可用 |
| 配接次数 | min. 100 |
| 防护等级 | IP68 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 护套剥离力 | max. 80 N / 300 mm |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 内芯构造 | 19 x 0,15 mm ∅ |

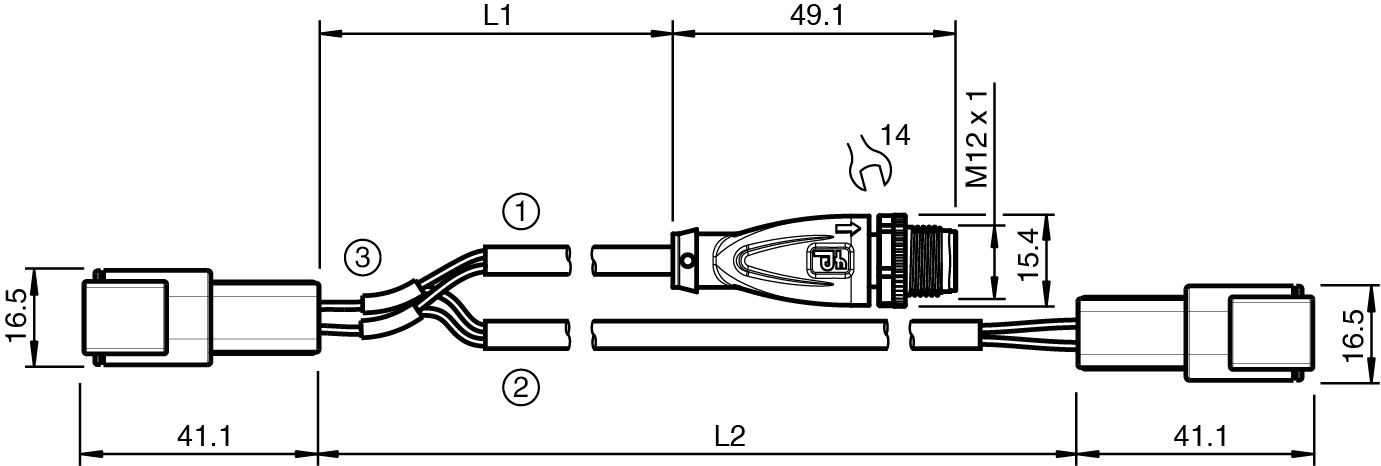

| 长度 | L1 = 120 mm L2 = 230 mm |
| 电缆代码 | Li Y YM 3 x 0.34 |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 |
| 连接器 2 | 连接器 2 |
| 主体PA，黑色接触表面镍易燃性V-0 | 主体PA，黑色接触表面镍易燃性V-0 |
| 连接器 3 | 连接器 3 |
| 主体PA，黑色接触表面镍易燃性V-0 | 主体PA，黑色接触表面镍易燃性V-0 |
| 电缆 | 电缆 |
| 护套PVC磁芯绝缘PVC易燃性阻燃性 | 护套PVC磁芯绝缘PVC易燃性阻燃性 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 主体 | PA，黑色 |
| 接触表面 | 镍 |
| 易燃性 | V-0 |
| 主体 | PA，黑色 |
| 接触表面 | 镍 |
| 易燃性 | V-0 |
| 护套 | PVC |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
