产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

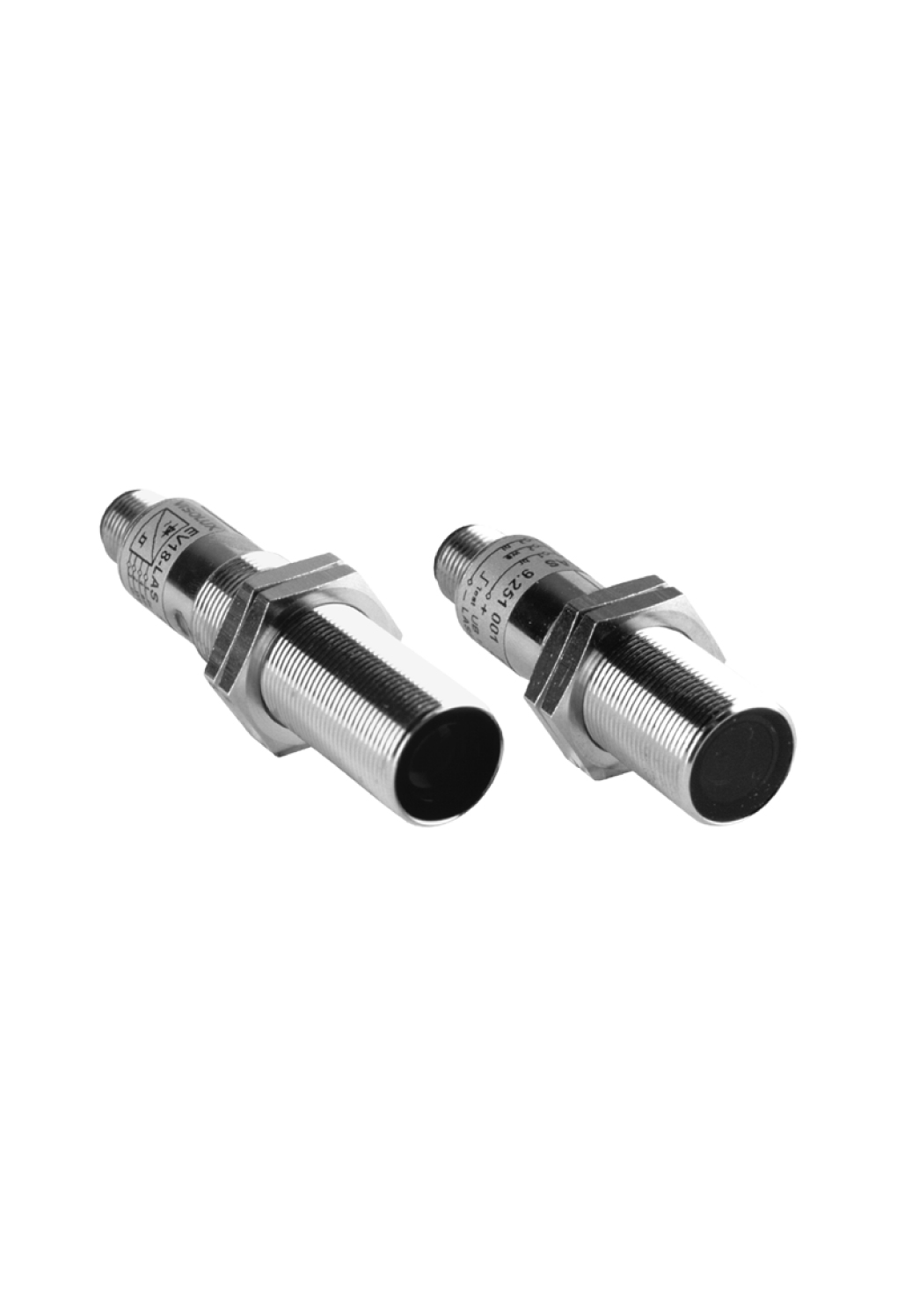

系统组件
| 发射器 | E18-LAS/92 |
|---|---|
| 接收器 | EV18-LAS/32/92 |
| 有效检测距离 | 0 ... 10 m |
| 检测范围极限值 | 18 m |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散1 mrad脉冲长度15 µs重复率10 kHz最大脉冲能量< 10,2 nJ | 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散1 mrad脉冲长度15 µs重复率10 kHz最大脉冲能量< 10,2 nJ |
| 目标尺寸 | 1,2 mm |
| 光接收器 | 光电二极管 |
| 光点直径 | 大约 2 mm 在检测范围内 1,5 m |
| 发散角 | 接收器 +/-2° |
| 光学端面 | 向前直射 |
| 环境光限制 | 环境光限制 |
| 连续光5000 Lux | 连续光5000 Lux |
| 迟滞 | 25 % |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 650 nm |
| 光束发散 | 1 mrad |
| 脉冲长度 | 15 µs |
| 重复率 | 10 kHz |
| 最大脉冲能量 | < 10,2 nJ |
| 连续光 | 5000 Lux |
| MTTFd | 208,3 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | 发射器 ≤ 25 mA ，接收器 ≤ 60 mA |
| 测试输入 | 发射器停用发射器开启：0 ...+3V发射器关闭：+5V ...+UB |
| 故障前指示输出 | PNP，集电极开路 ， 短路保护 未激活：信号强度 > 使用洁净光纤时信号强度的 30 % 左右激活：信号强度 < 使用洁净光纤时信号强度的 30 % 左右 |
| 开关类型 | 亮时接通 |
| 信号输出 | 1 路 PNP，短路保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向均为 30 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g | 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向均为 30 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 耐冲击和抗振 | IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向均为 30 g |
| 抗振性 | IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 防护等级 | IP65 |
| 连接 | 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳黄铜，镀镍光学端面玻璃连接器金属 | 外壳黄铜，镀镍光学端面玻璃连接器金属 |
| 质量 | 每个 45 g |

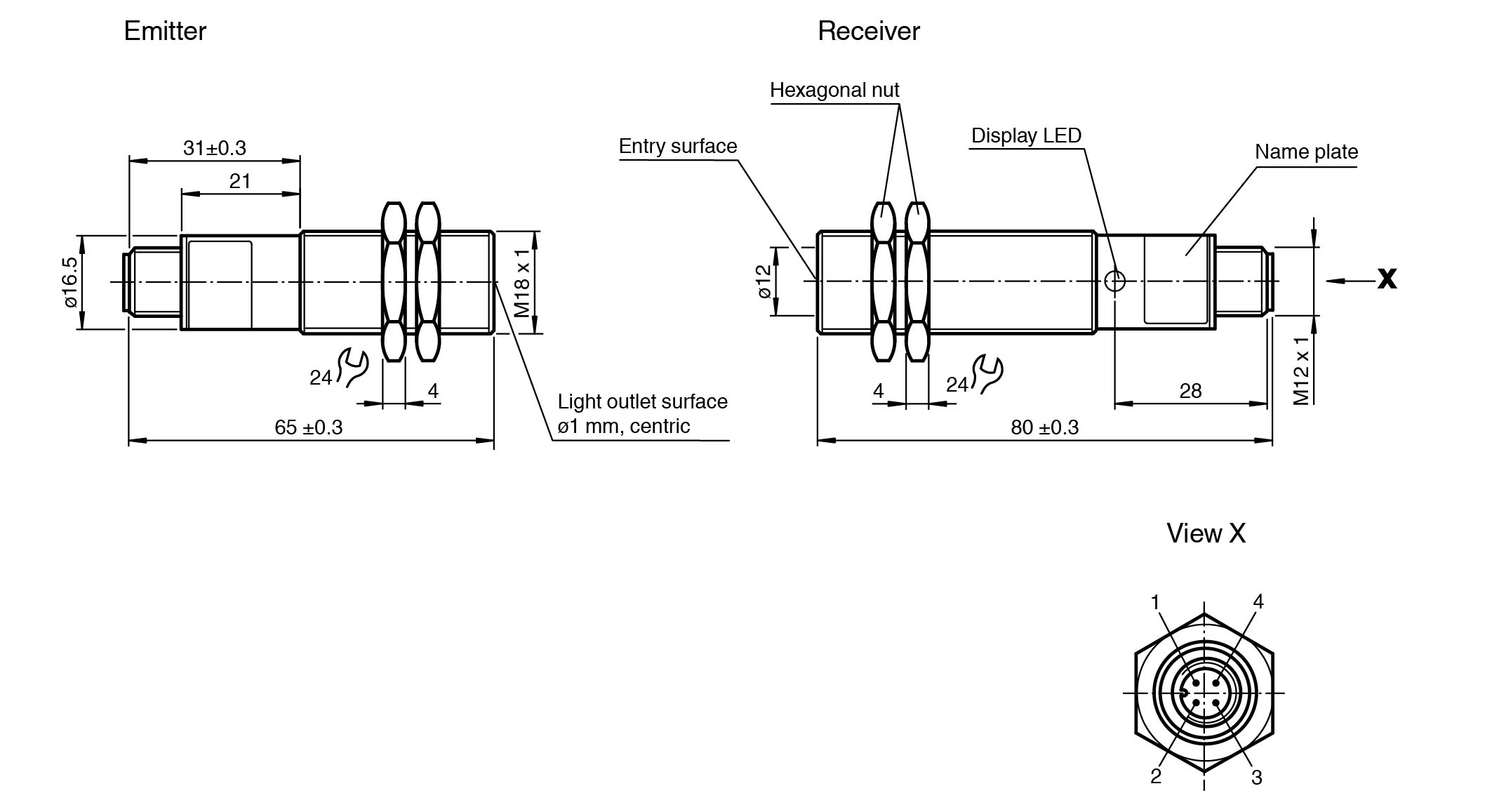

| 尺寸 | 尺寸 |
| 长度80 mm直径18 mm | 长度80 mm直径18 mm |
| 外壳 | 黄铜，镀镍 |
| 光学端面 | 玻璃 |
| 连接器 | 金属 |
| 长度 | 80 mm |
| 直径 | 18 mm |
