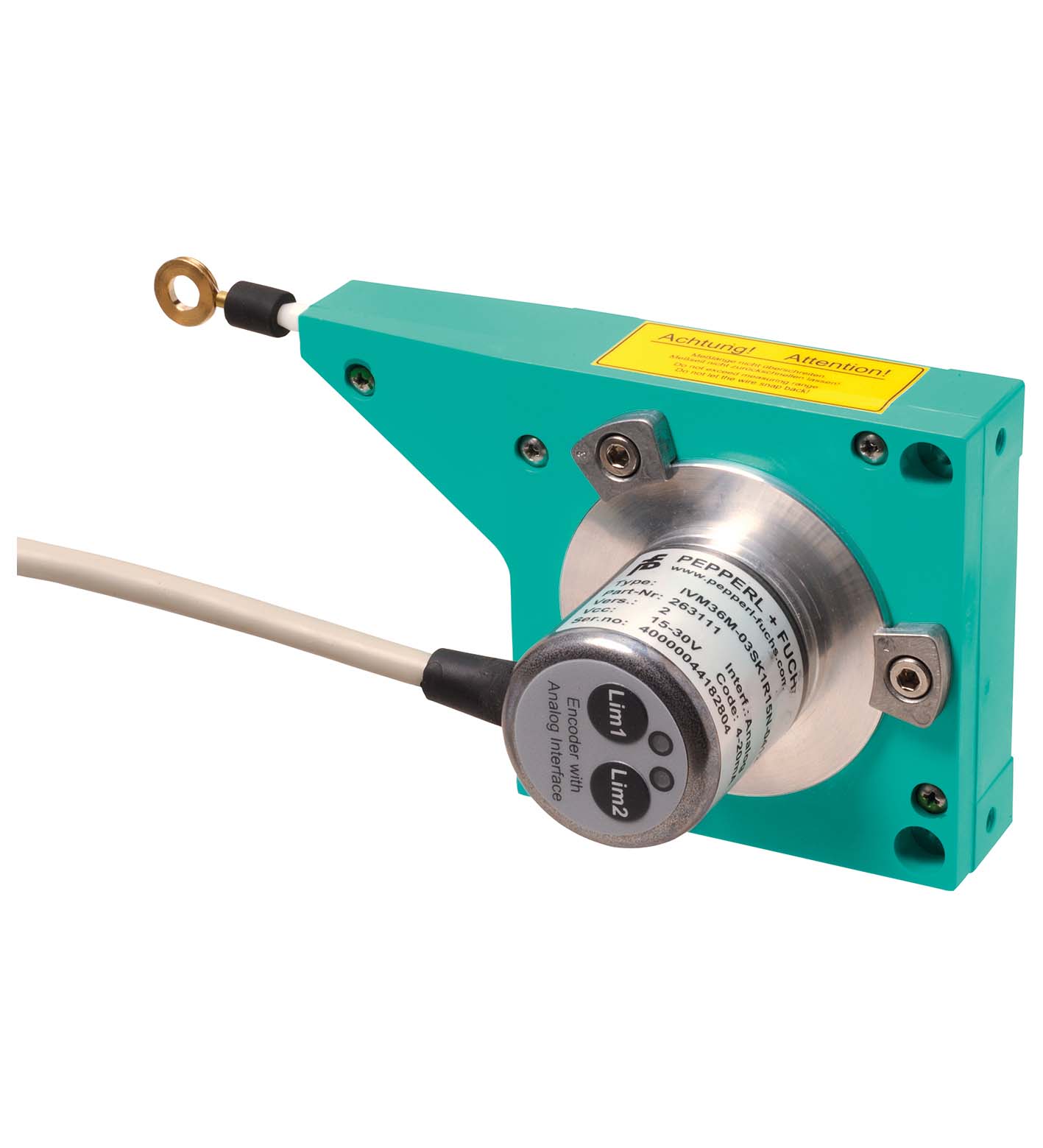

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 带模拟接口的目标线 |
| 测量范围 | 3000 ... 10000 mm |

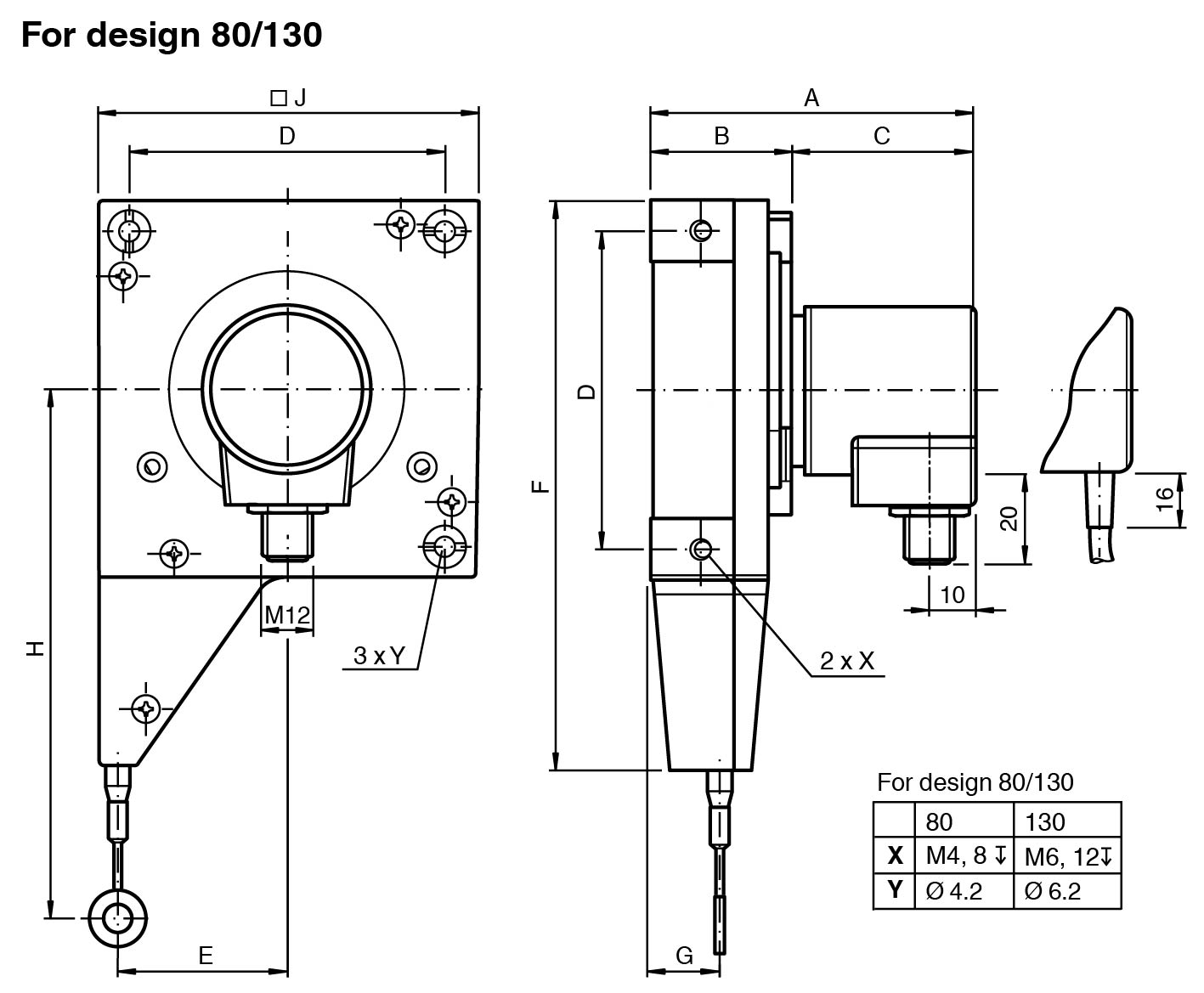

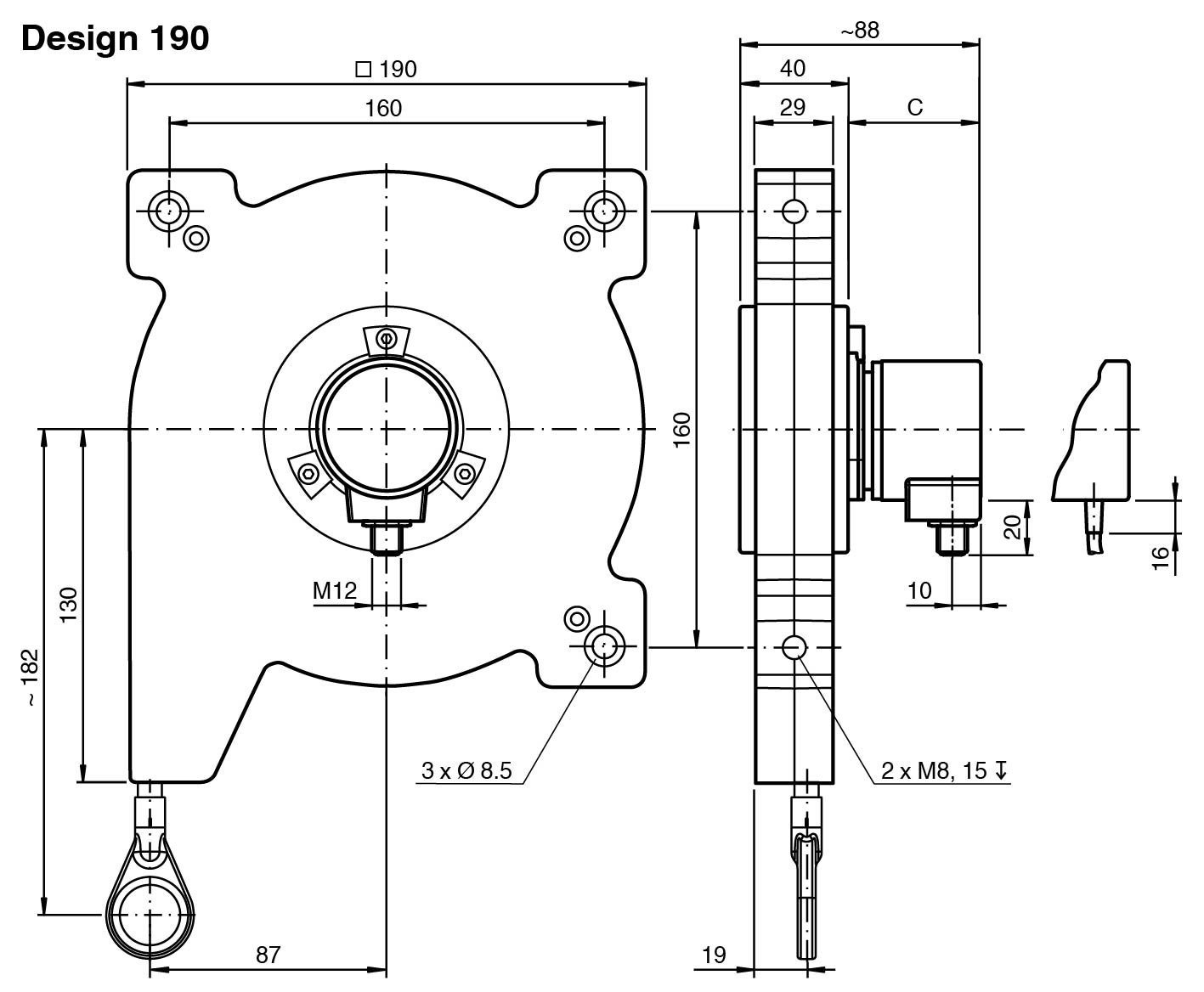

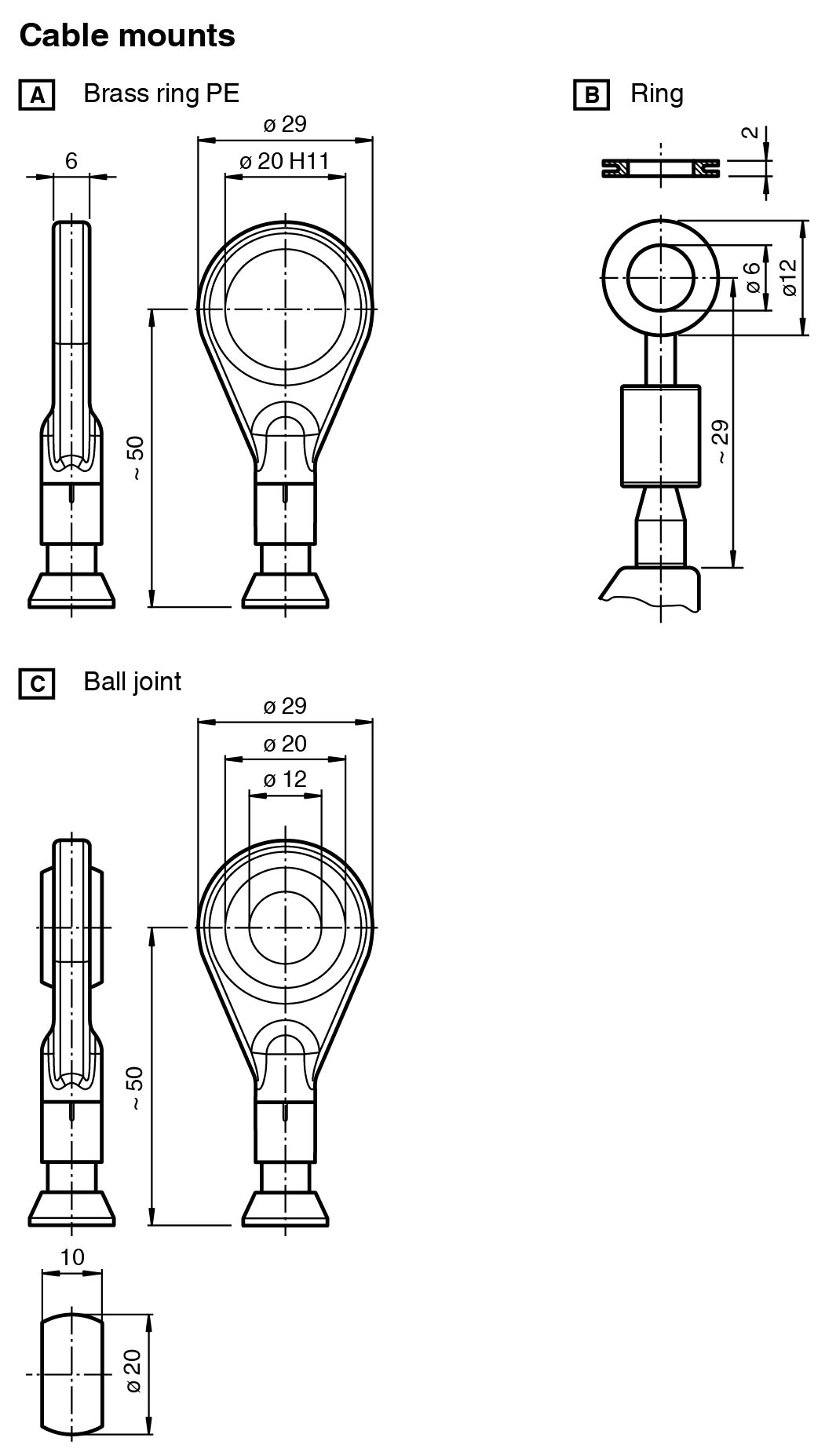

| 结构类型 | 80 mm、130 mm、190 mm |
| 分辨率 | 恒力开度仪：80 mm 设计：0.028 mm130 mm 设计：0.047 mm190 mm 设计：0.068 mm 编码器： 17 位（13 位/转） |
| 工作电压 | 8 ... 32 V DC |
| 电流消耗 | 类型 15 mA （带电压输出） 类型 20 mA （带电流输出） |
| 输入类型 | 测量范围的下限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输入类型 | 测量范围的上限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输出类型 | 模拟电压输出 或 模拟电流输出 |
| 默认设置 | 上升斜坡 当逆时针旋转时 |
| 线性度误差 | ≤ 0,15 % |
| 连接器 | M12 连接器，5 针 |
| 电缆 | ∅6 mm，4 x 2 x 0.14 mm2，1 m |
| 防护等级 | 符合 DIN EN 60529 |
| 连接侧缆线型号： IP54 连接器型号： IP65 恒力开度仪：IP50 | 连接侧缆线型号： IP54 连接器型号： IP65 恒力开度仪：IP50 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 连接侧 | 缆线型号： IP54 连接器型号： IP65 恒力开度仪：IP50 |
| 环境温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 工作温度 | 电缆，柔性：-5 ...70 °C (23 ...158 °F)电缆，固定式：-30 ...70 °C (-22 ...158 °F) 连接器型号： -30 ... 70 °C (-22 ... 158 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 绳直径 | 0,55 mm |
| 材料 | 材料 |
| 外壳镀镍钢恒力开度仪80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17法兰铝带不锈钢 1.4401/316 | 外壳镀镍钢恒力开度仪80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17法兰铝带不锈钢 1.4401/316 |
| 使用寿命 | 可达 106 次循环 |
| 外壳 | 镀镍钢 |
| 恒力开度仪 | 80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17 |
| 法兰 | 铝 |
| 带 | 不锈钢 1.4401/316 |
