ECA10TL - PROFINET

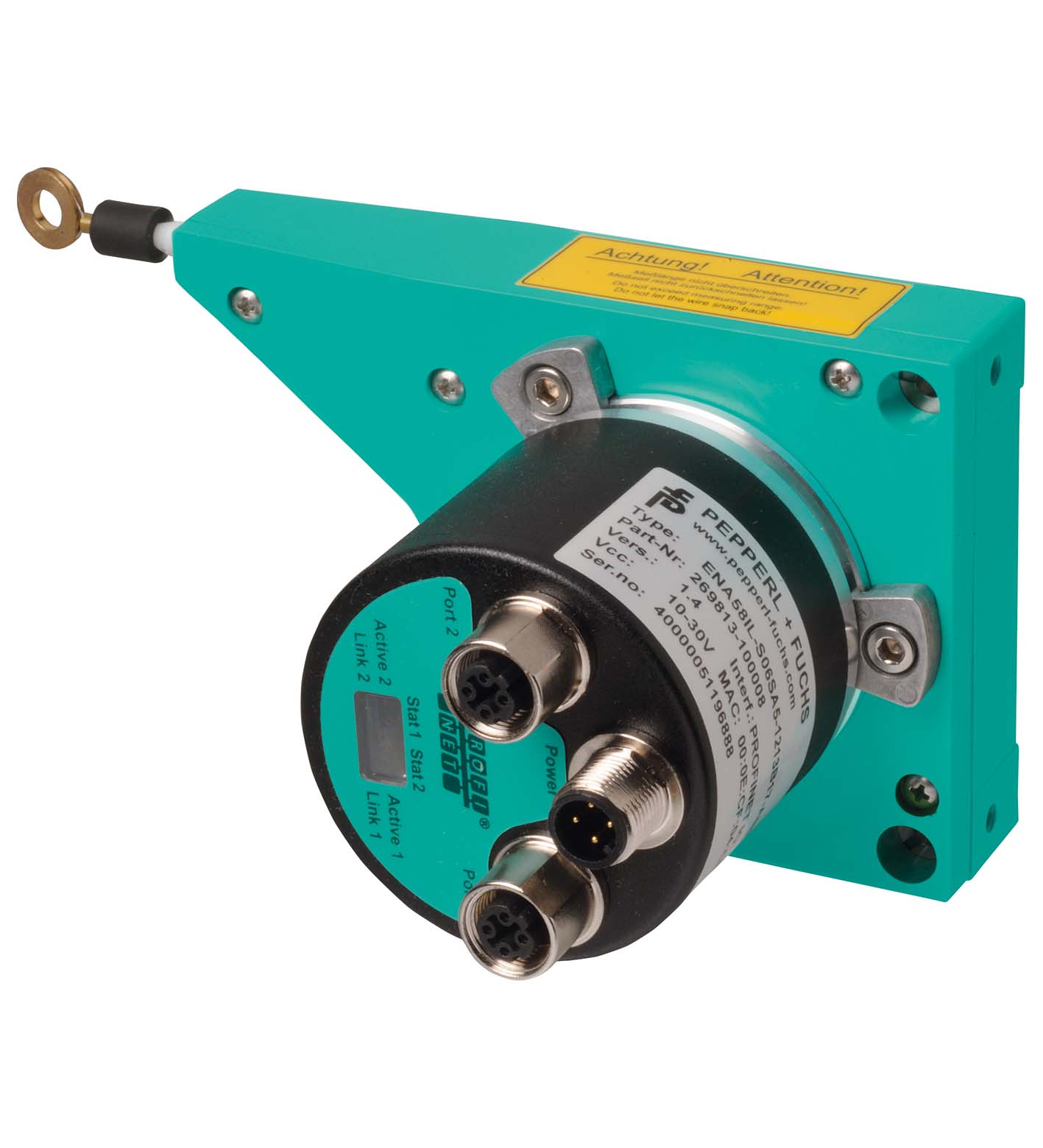

ECA10TL - PROFINET 恒力开度仪旋转编码器

带 PROFINET 接口的恒力开度仪旋转编码器

TECHNICAL DATA

规格参数

通用规格

检测类型	磁性采样
设备类型	带 PROFINET 接口的目标线
测量范围	3000 ... 10000 mm

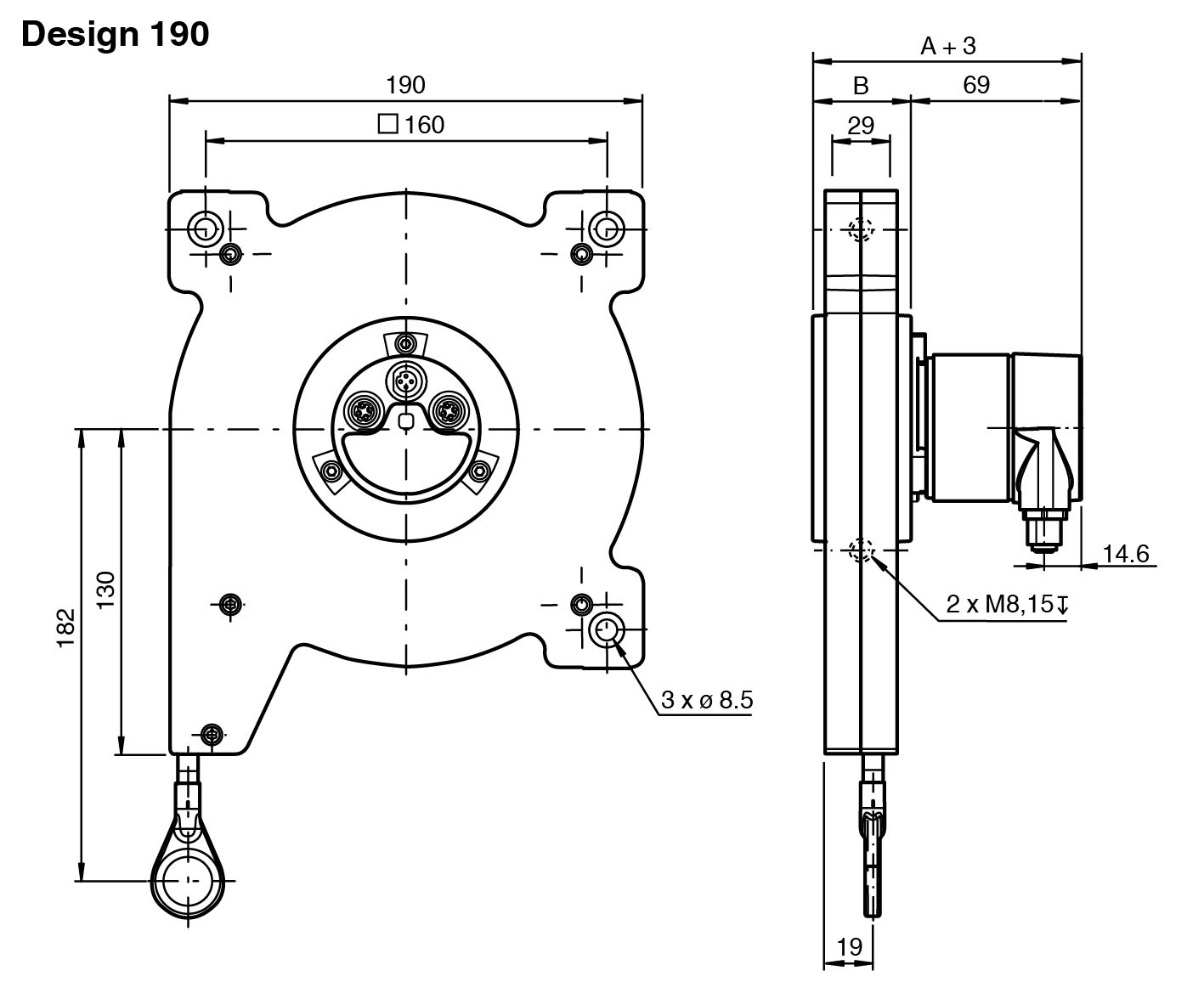

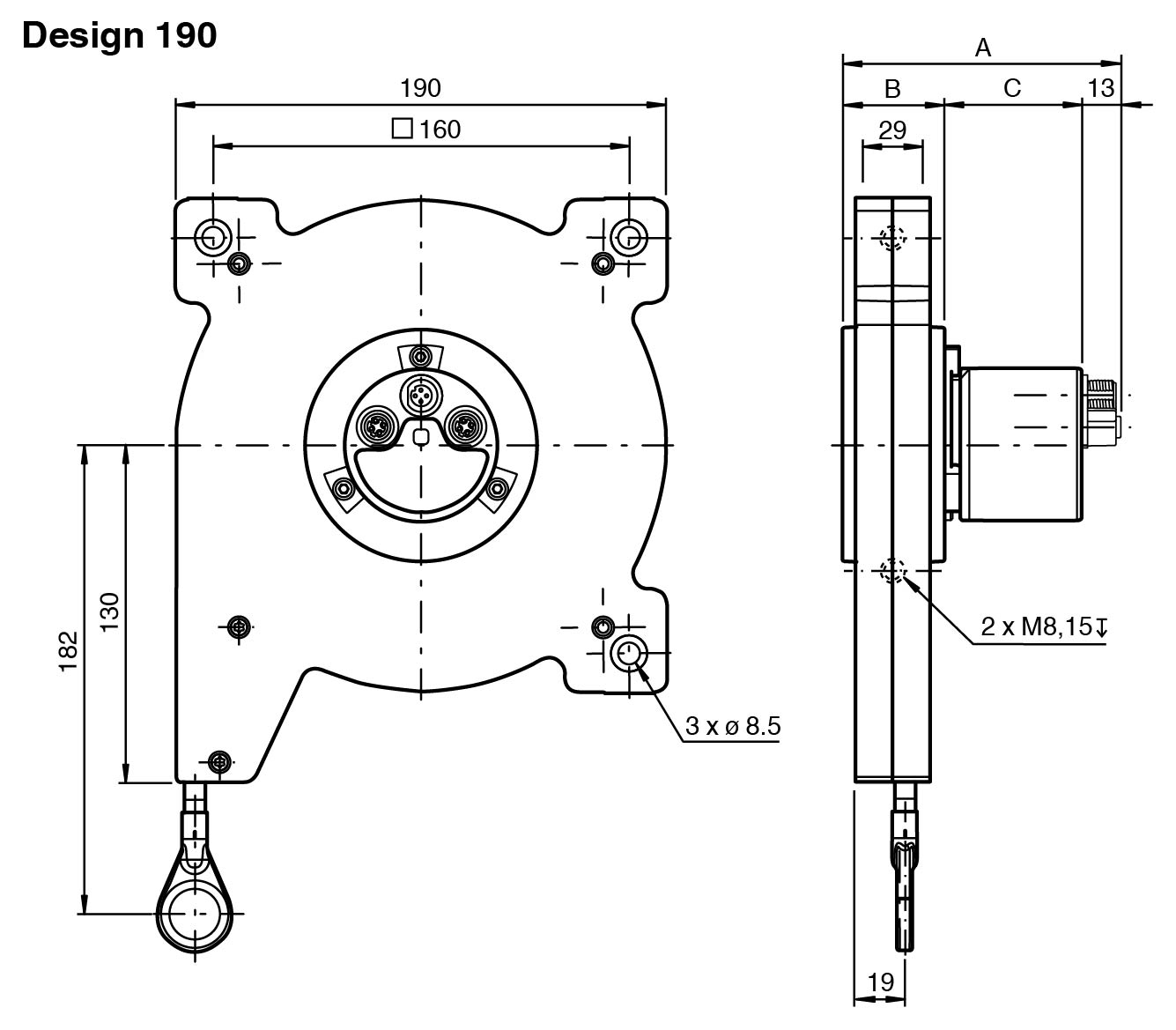

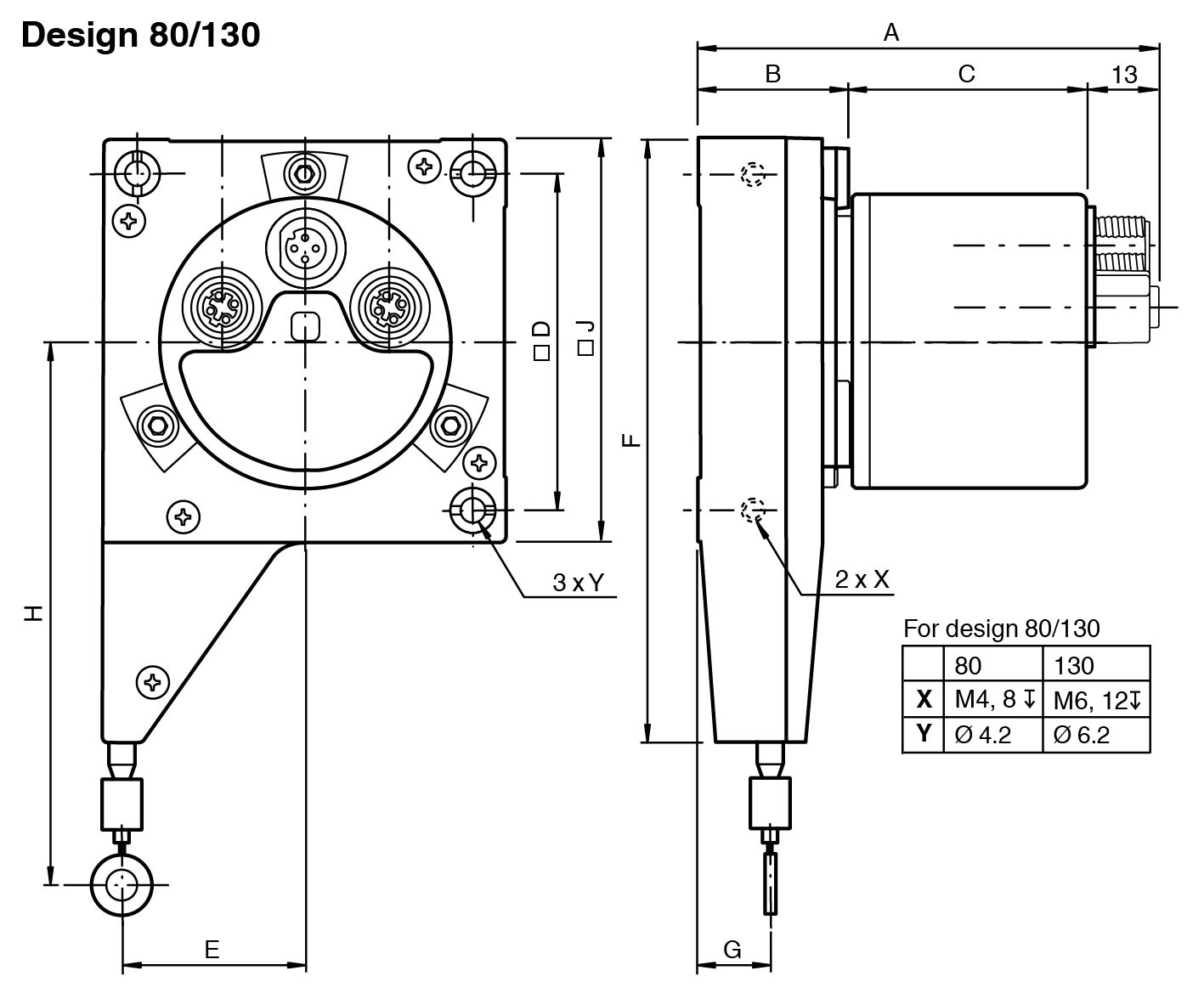

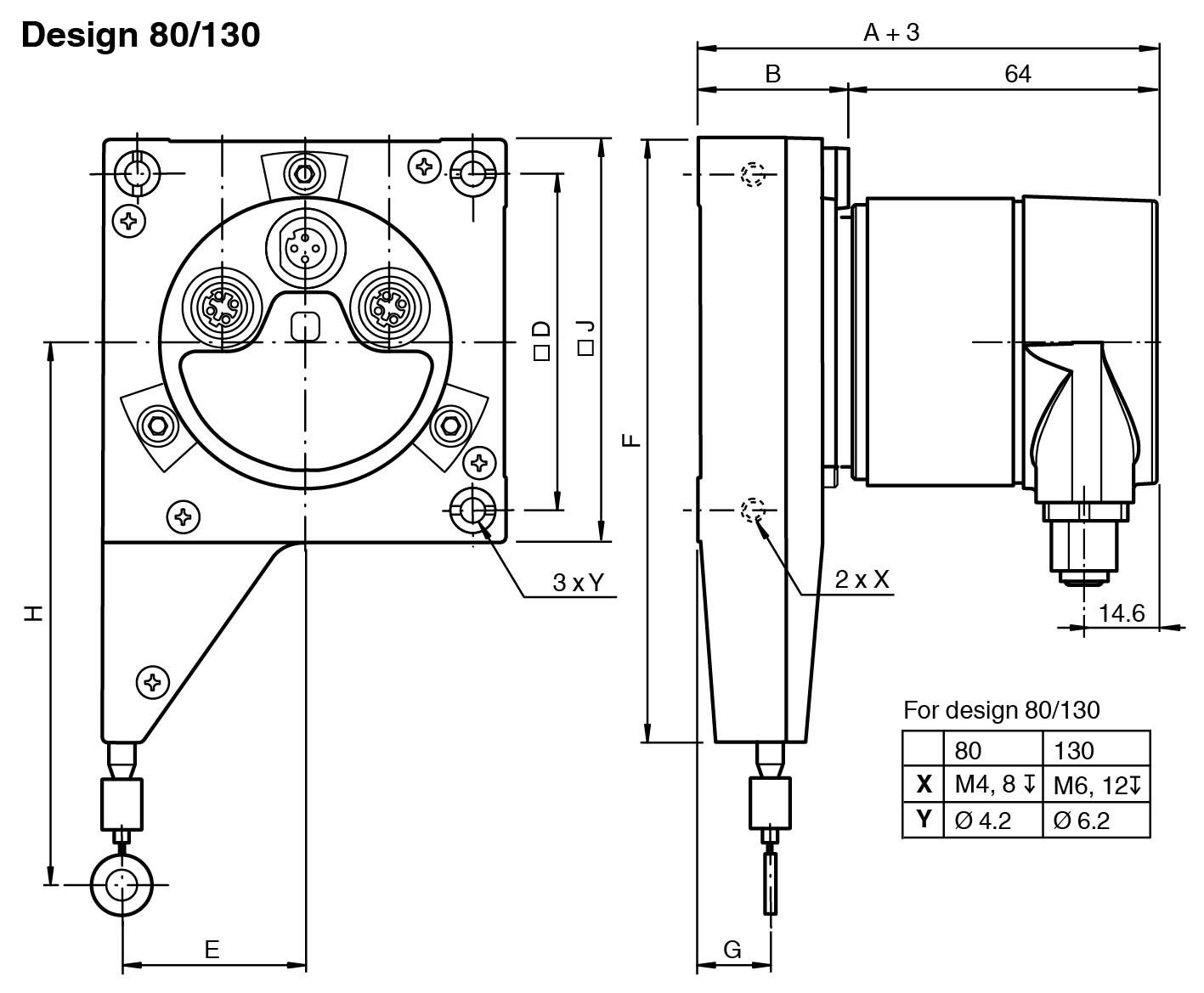

结构类型	80 mm、130 mm、190 mm
分辨率	恒力开度仪：80 mm 设计：0.028 mm130 mm 设计：0.047 mm190 mm 设计：0.068 mm 编码器： 25 位（13 位/转）
工作电压	10 ... 30 V DC
功耗	大约 4 W
输出码	二进制码
Code course（计数方向）	可调
传输速率	100 MBit/s
连接器	以太网：2 个插座 M12 x 1，4 针，D 码电源：1 个插头 M12 x 1，4 针，A 码
防护等级	符合 DIN EN 60529
连接侧连接器型号： IP65 恒力开度仪：IP50	连接侧连接器型号： IP65 恒力开度仪：IP50
气候测试	DIN EN 60068-2-3，无冷凝
发射干扰	EN 61000-6-4:2007
抗扰度	EN 61000-6-2:2005
连接侧	连接器型号： IP65 恒力开度仪：IP50
环境温度	-30 ... 70 °C (-22 ... 158 °F)
工作温度	-30 ... 70 °C (-22 ... 158 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
相对湿度	98 % ，无冷凝
绳直径	0,55 mm
材料	材料
外壳镀镍钢，涂漆恒力开度仪80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17法兰铝带不锈钢 1.4401/316	外壳镀镍钢，涂漆恒力开度仪80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17法兰铝带不锈钢 1.4401/316
使用寿命	可达 106 次循环
外壳	镀镍钢，涂漆
恒力开度仪	80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17
法兰	铝
带	不锈钢 1.4401/316

DOCUMENTS & DOWNLOADS

产品数据表 Datasheet

语言：en

可下载打开资料

暂无 STP 图纸。
