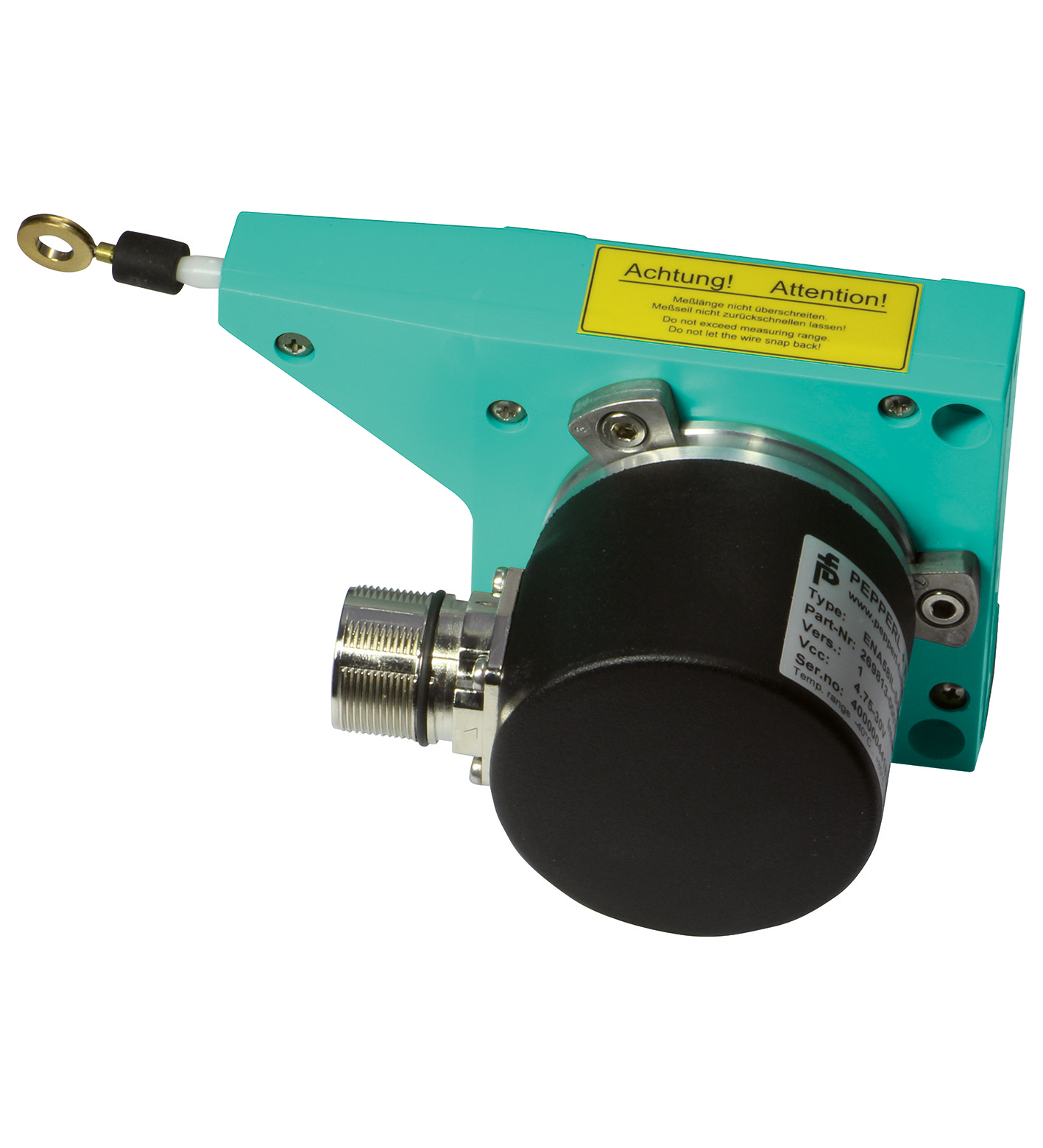

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 带 SSI 接口的目标线 |
| 测量范围 | 3000 ... 10000 mm |

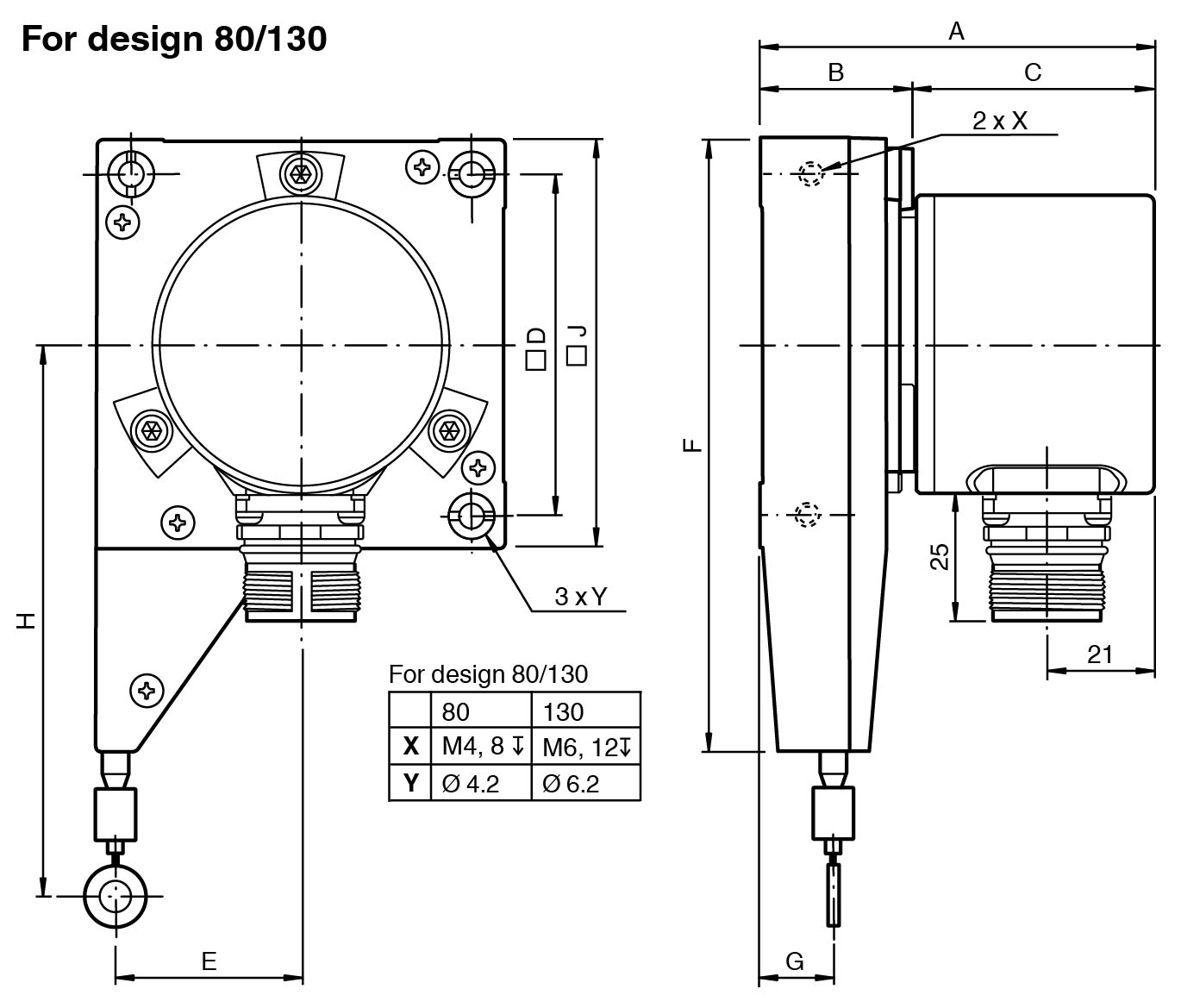

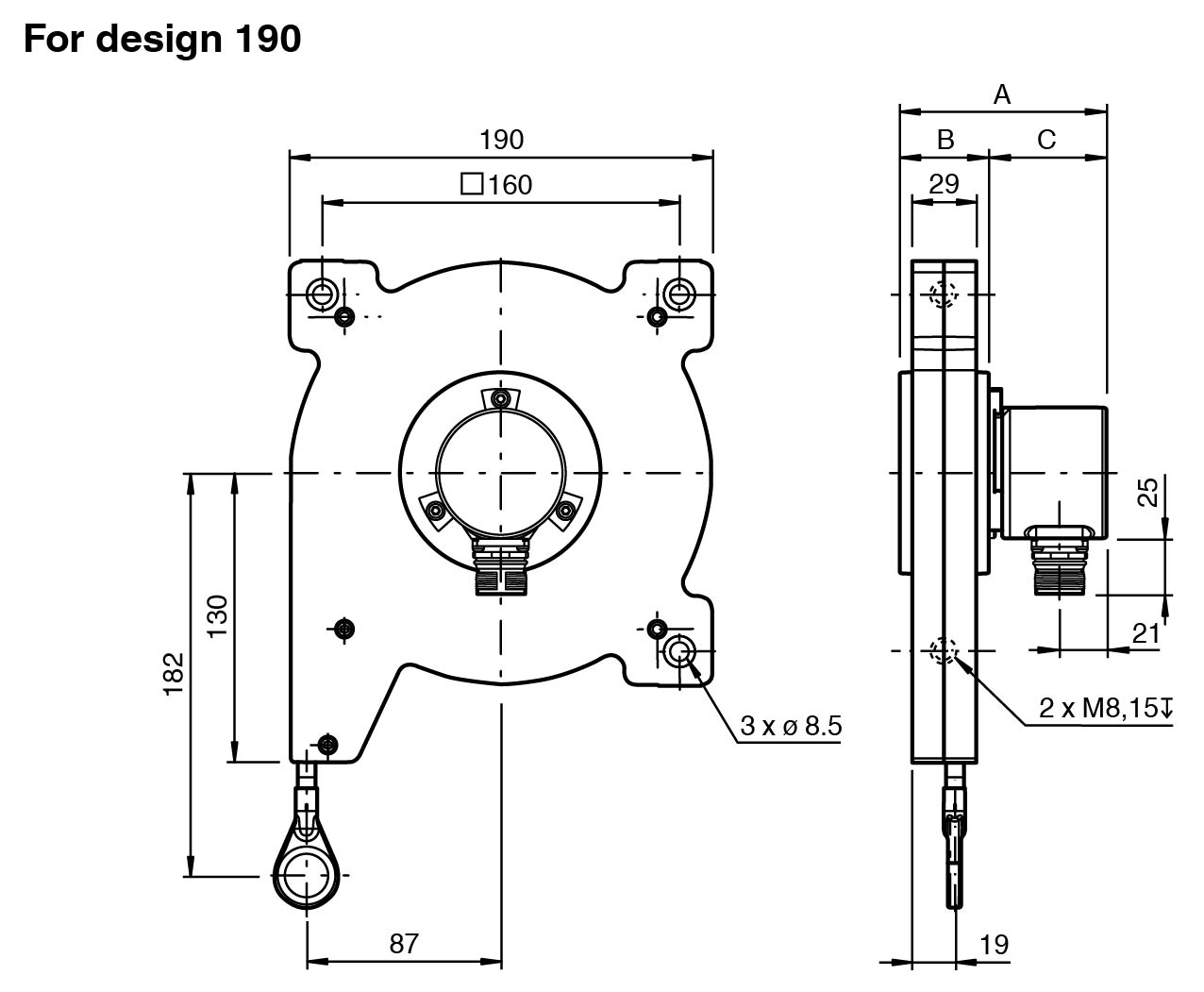

| 结构类型 | 80 mm、130 mm、190 mm |
| 分辨率 | 恒力开度仪：设计为 80 mm：具有 13 位 0.028 mm 和 12 位 0.056 mm设计为 130 mm：具有 13 位 0.047 mm 和 12 位 0.094 mm设计为 190 mm：具有 13 位 0.068 mm 和 12 位 0.0135 mm 编码器： 标准的 25 位（13 位/转）或可选的 24 位（12 位/转） |
| 工作电压 | 4,75 ... 30 V DC |
| 空载电流 | 类型 50 mA |
| 功耗 | 大约 1,5 W |
| 输出码 | 格雷码，二进制码 |
| Code course（计数方向） | 可调 |
| 接口类型 | SSI |
| 传输速率 | 0,1 ... 2 MBit/s |
| 循环时间 | < 100 µs |
| 符合标准 | RS 422 |
| 输入类型 | 选择计数方向（顺时针/逆时针） |
| 信号电压 | 信号电压 |
| 高4.75 V ...UB （顺时针递减）低0 ... 2 V 或未连接 （顺时针递增） | 高4.75 V ...UB （顺时针递减）低0 ... 2 V 或未连接 （顺时针递增） |
| 输入电流 | < 6 mA |
| 高 | 4.75 V ...UB （顺时针递减） |
| 低 | 0 ... 2 V 或未连接 （顺时针递增） |
| 输入类型 | 零位调整 (PRESET 1)，带下降沿 |
| 信号电压 | 信号电压 |
| 高4.75 V ...UB | 高4.75 V ...UB |
| 信号持续时间 | min. 1,1 s |
| 高 | 4.75 V ...UB |

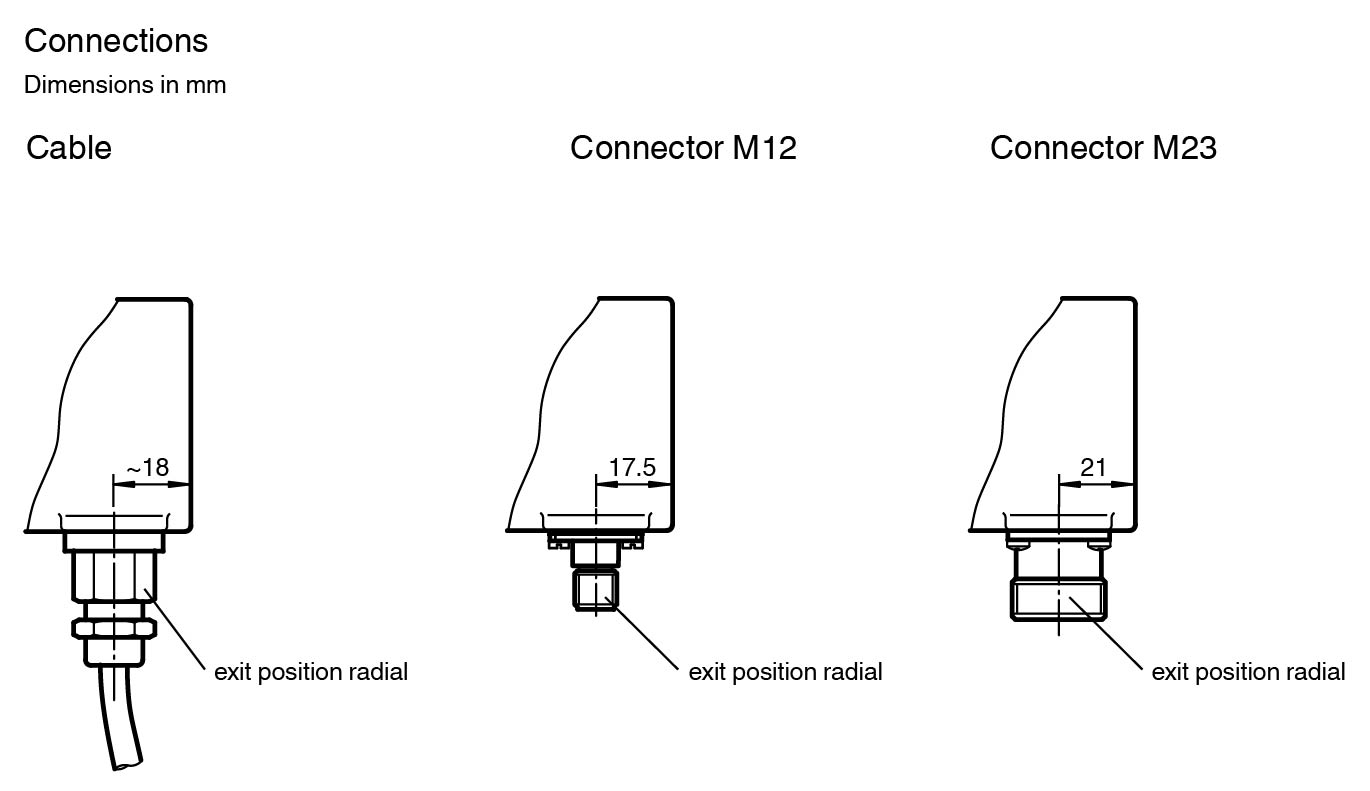

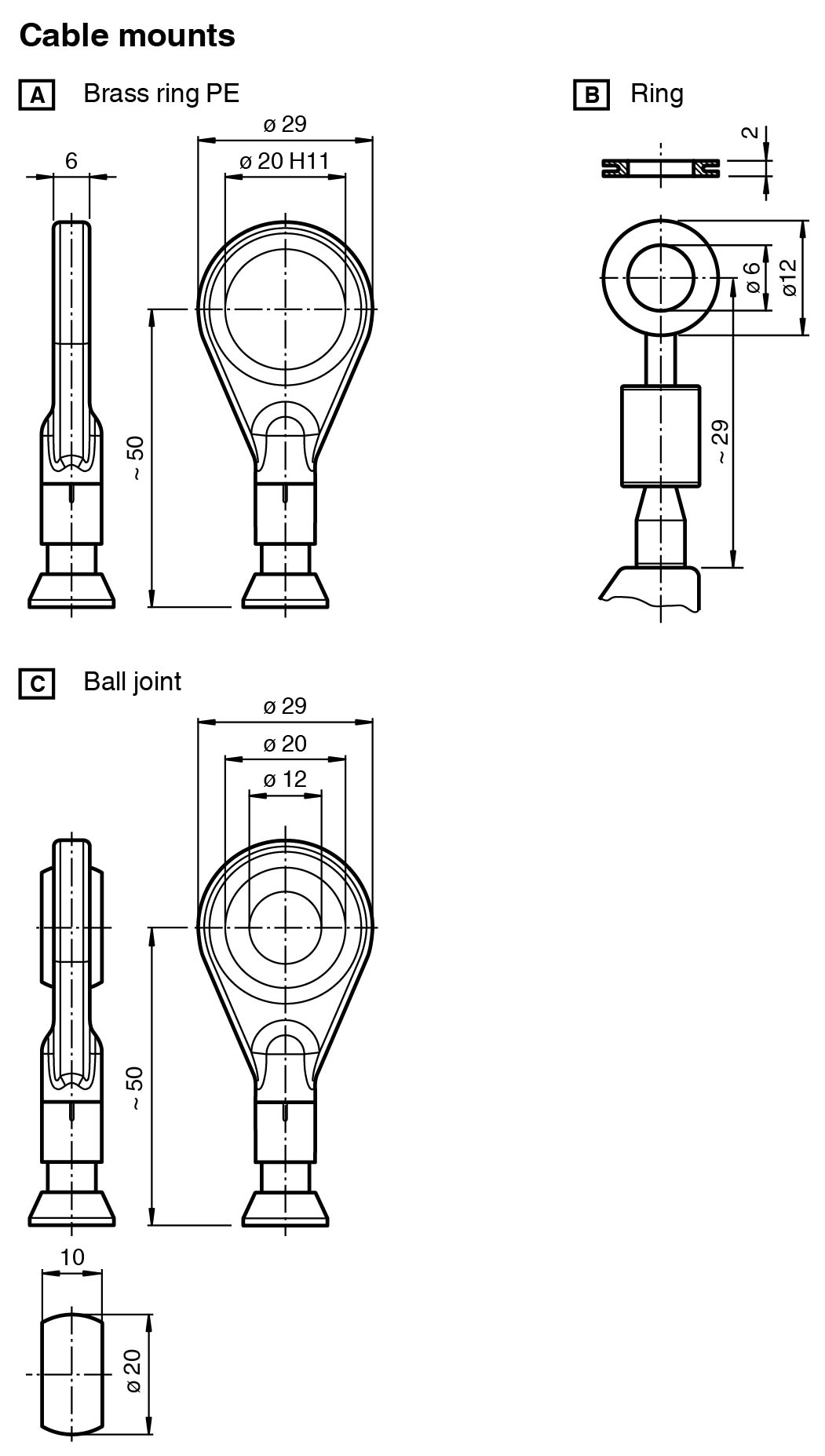

| 连接器 | M12 连接器，8 针 或 M23 连接器，12 针 |
| 电缆 | ∅7 mm，6 x 2 x 0.14 mm2 |
| 防护等级 | 符合 DIN EN 60529 |
| 连接侧缆线型号： IP65 连接器型号： IP65 恒力开度仪：IP50 | 连接侧缆线型号： IP65 连接器型号： IP65 恒力开度仪：IP50 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 连接侧 | 缆线型号： IP65 连接器型号： IP65 恒力开度仪：IP50 |
| 环境温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 工作温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 绳直径 | 0,55 mm |
| 材料 | 材料 |
| 外壳镀镍钢恒力开度仪80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17法兰铝带不锈钢 1.4401/316 | 外壳镀镍钢恒力开度仪80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17法兰铝带不锈钢 1.4401/316 |
| 使用寿命 | 可达 106 次循环 |
| 外壳 | 镀镍钢 |
| 恒力开度仪 | 80/130 设计 : Luranyl® 或 Lexan 920 190 设计 : ABS-GF17 |
| 法兰 | 铝 |
| 带 | 不锈钢 1.4401/316 |
