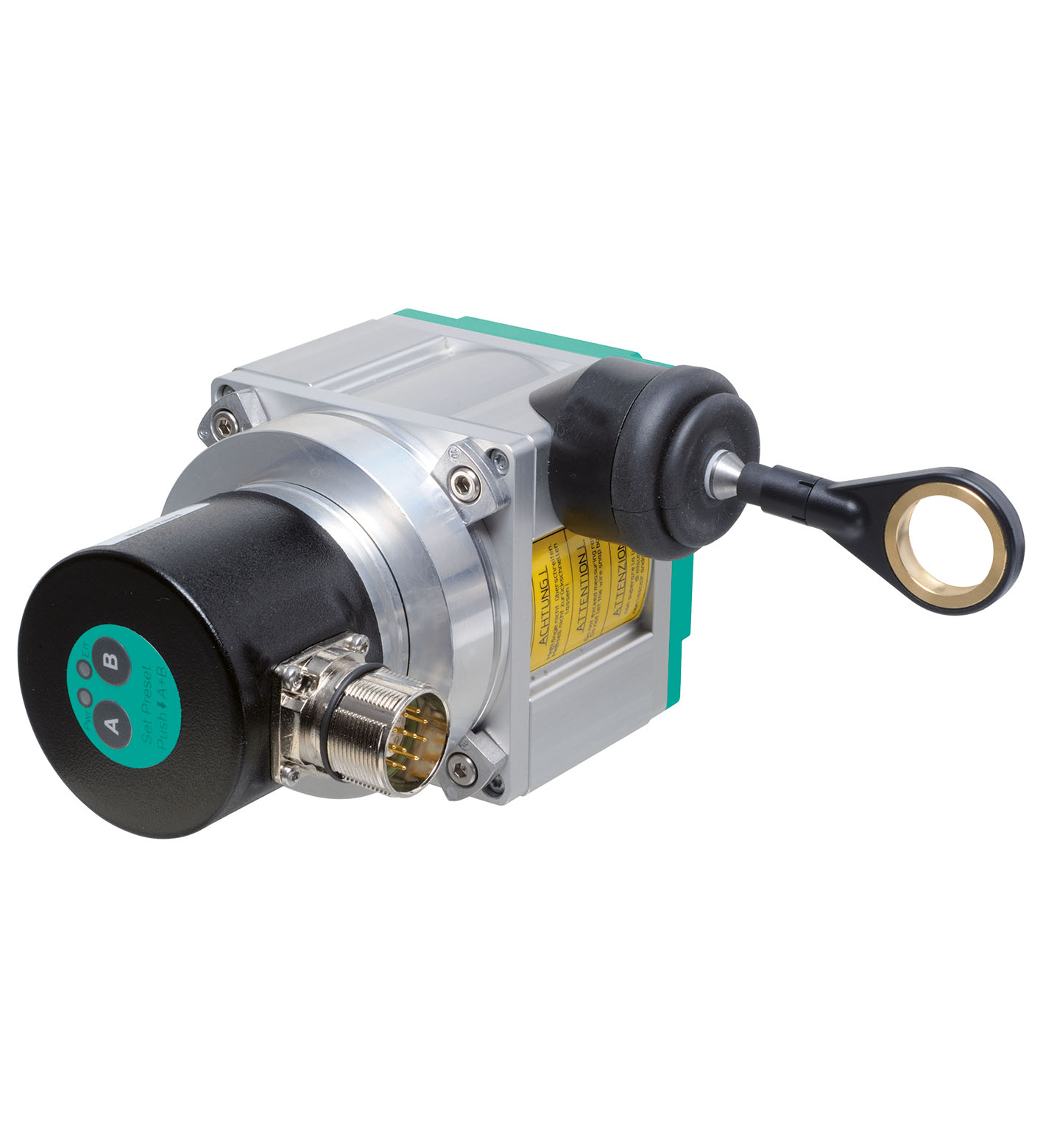

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 带 SSI 接口的高端系列 |
| 测量范围 | 1000 ... 60000 mm |

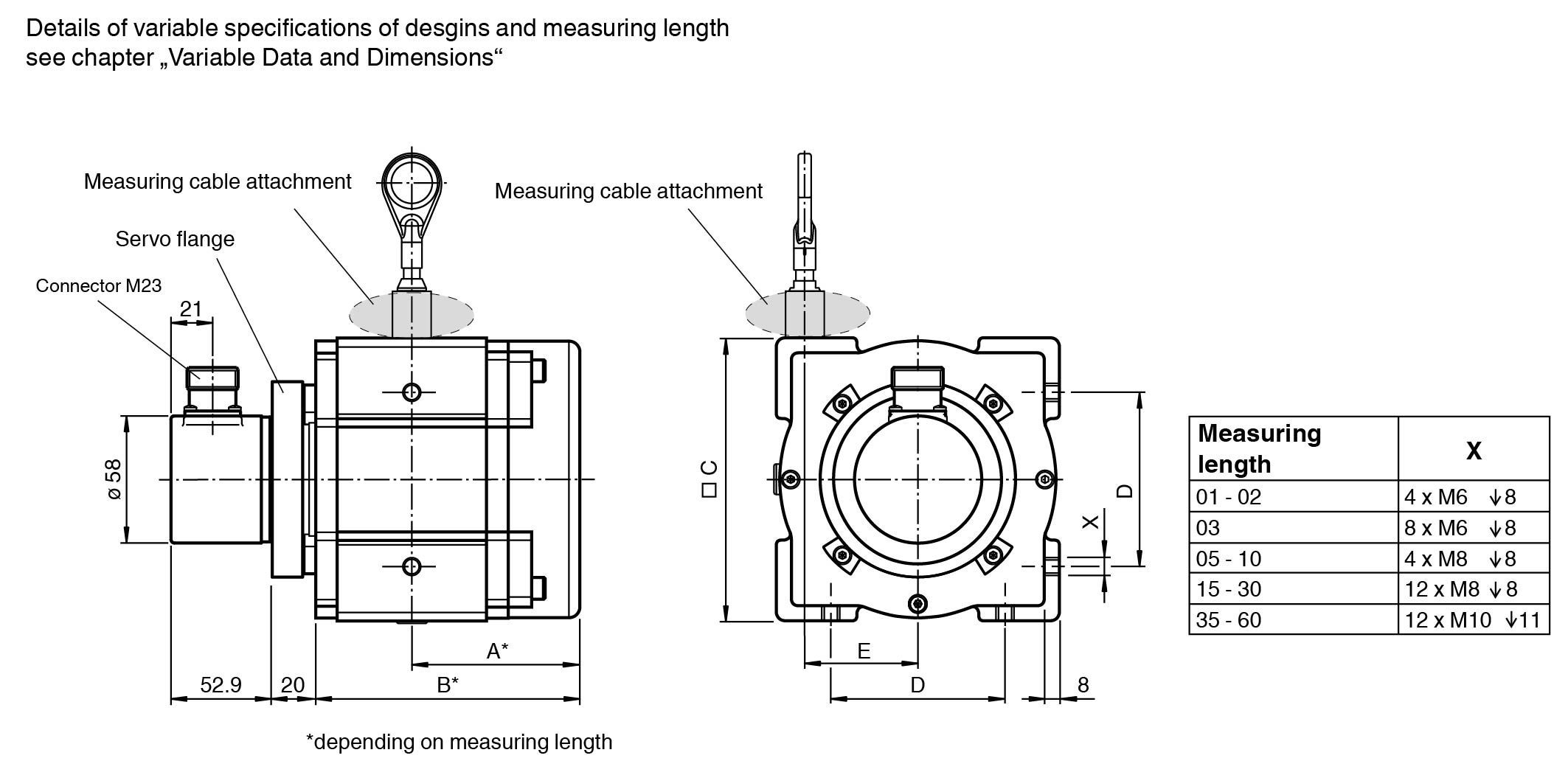

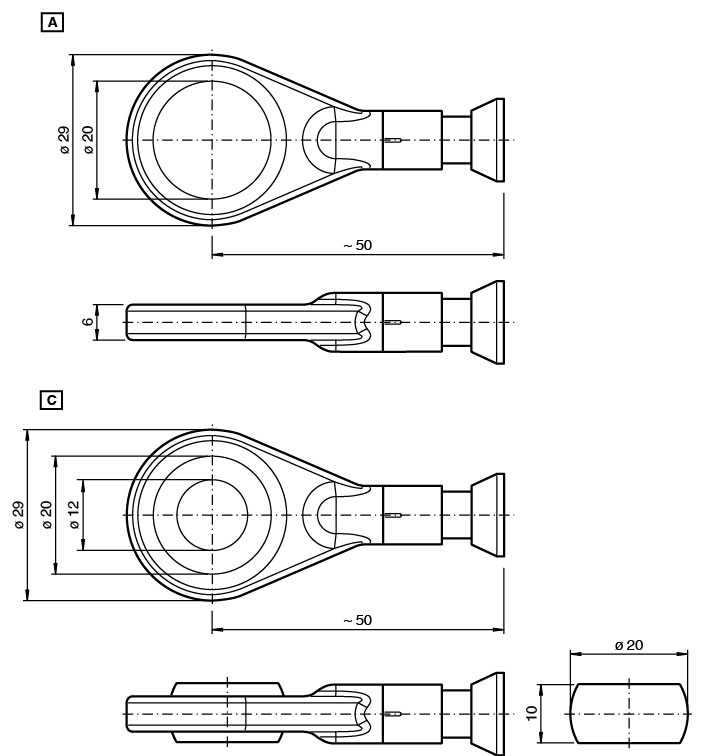

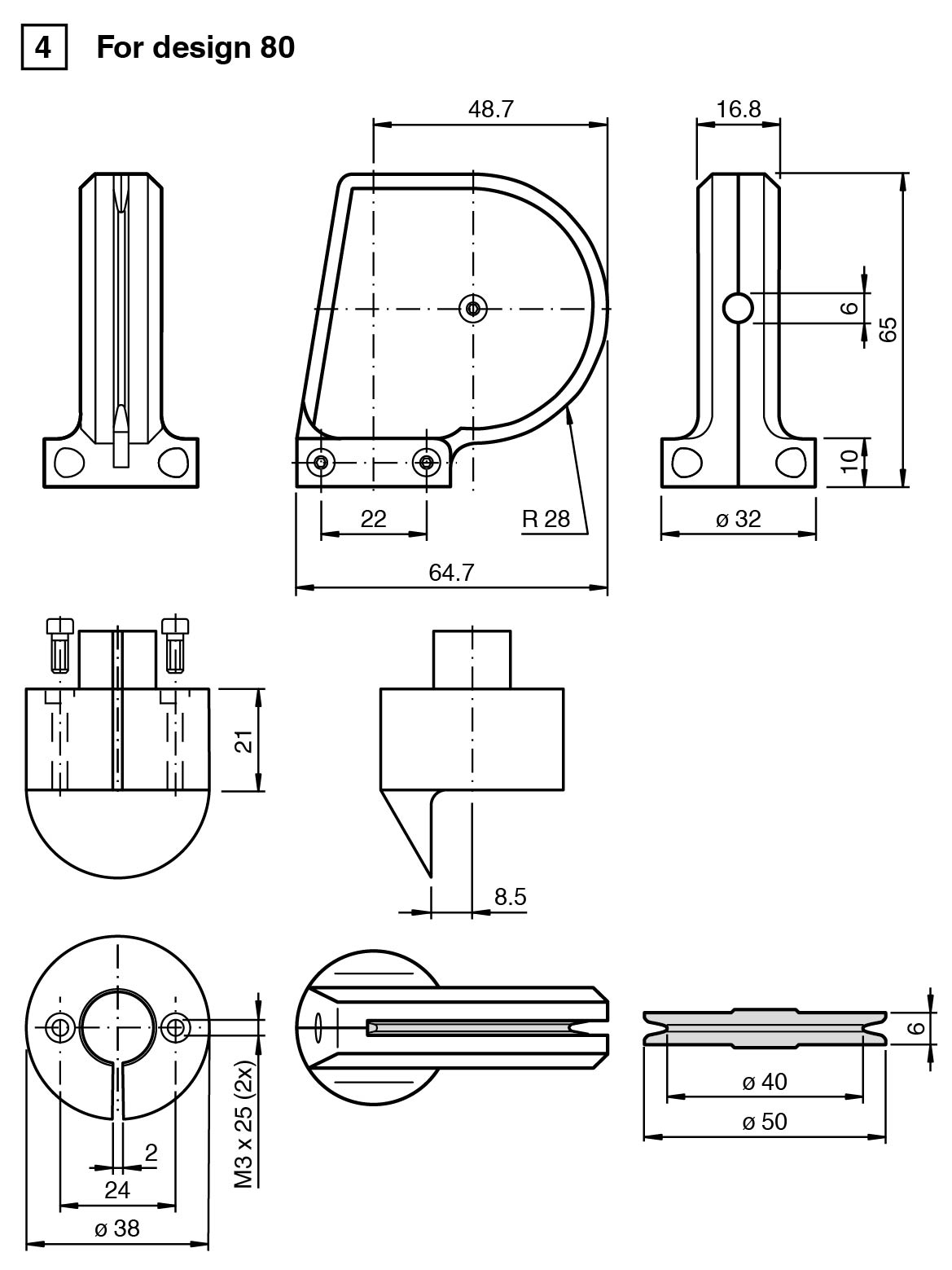

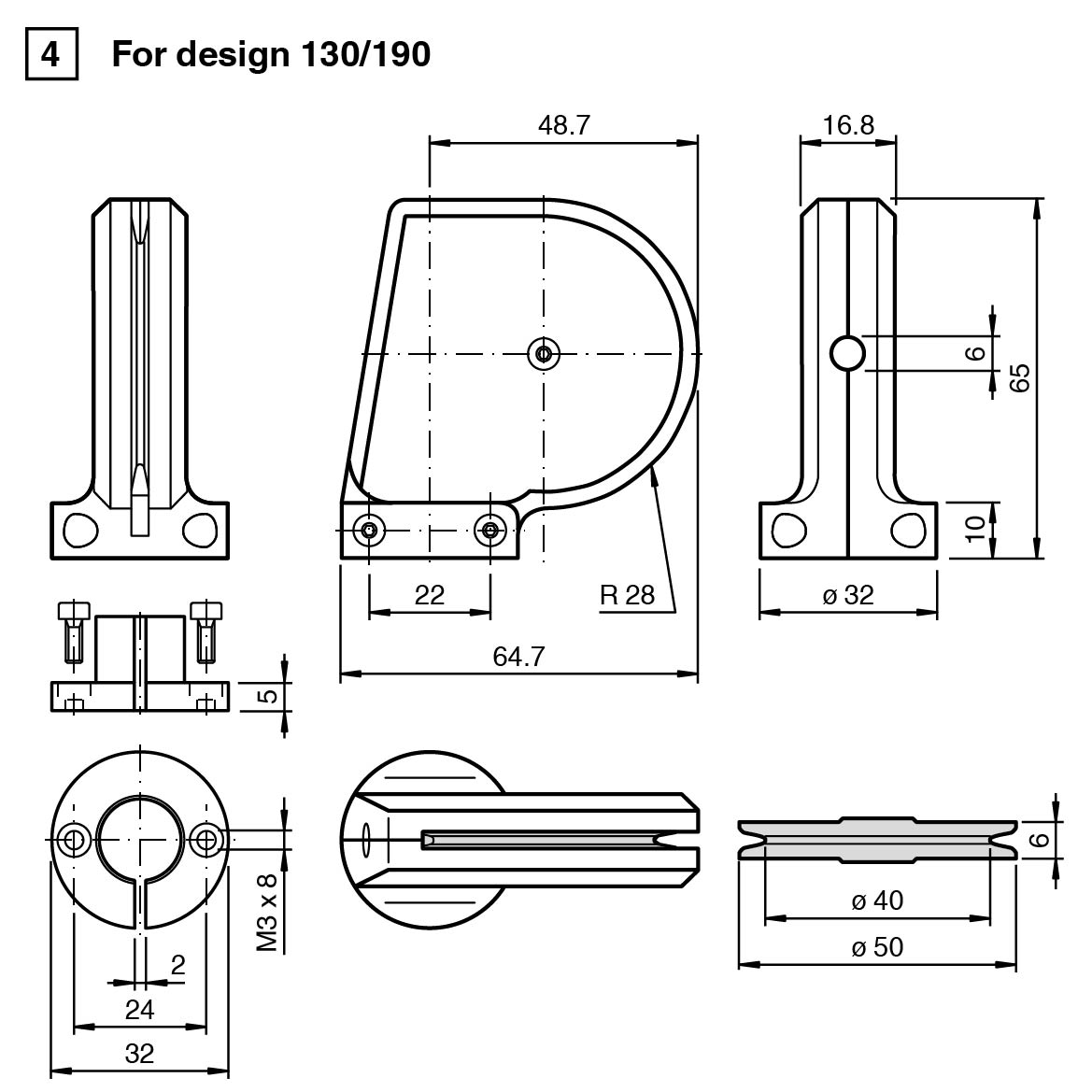

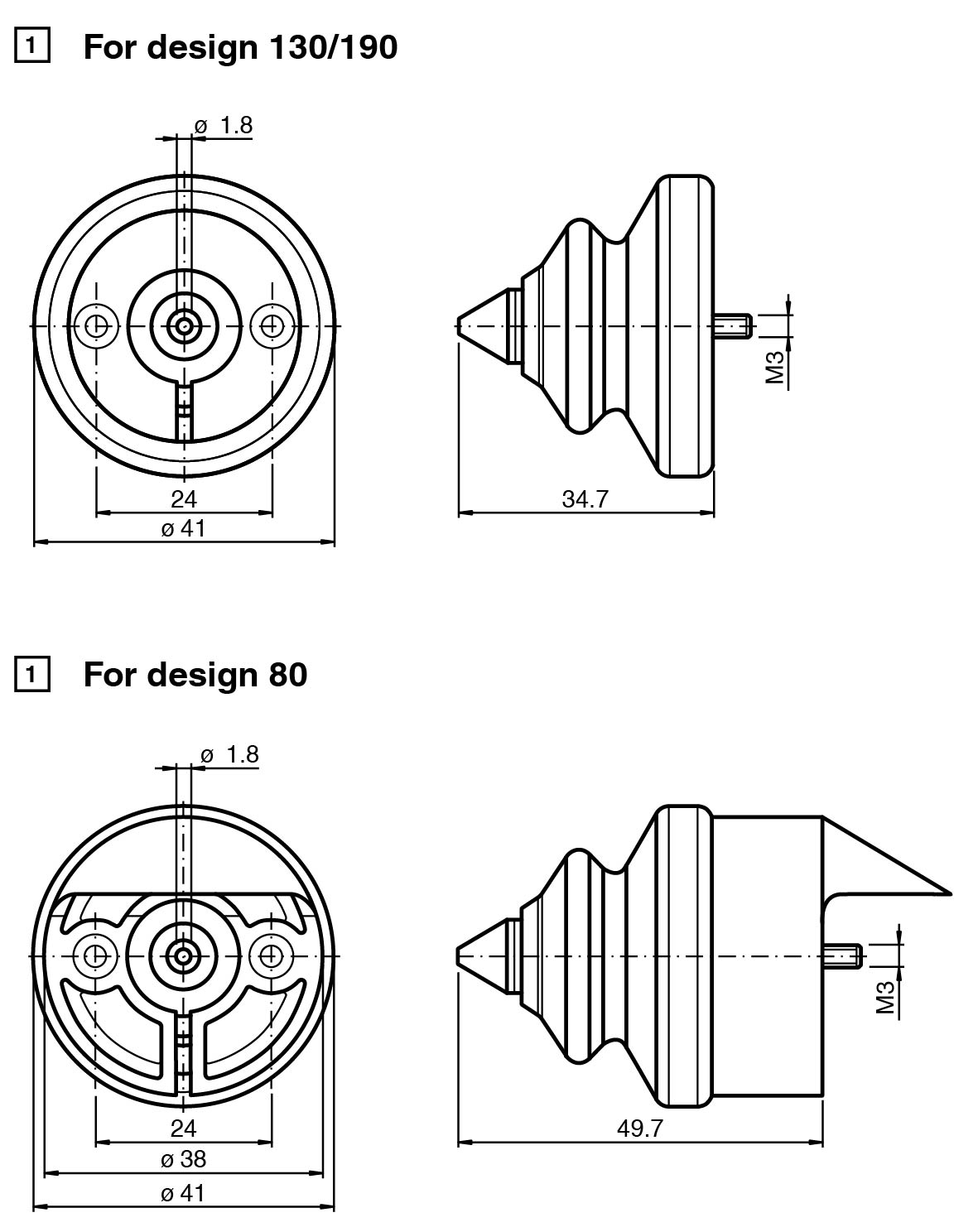

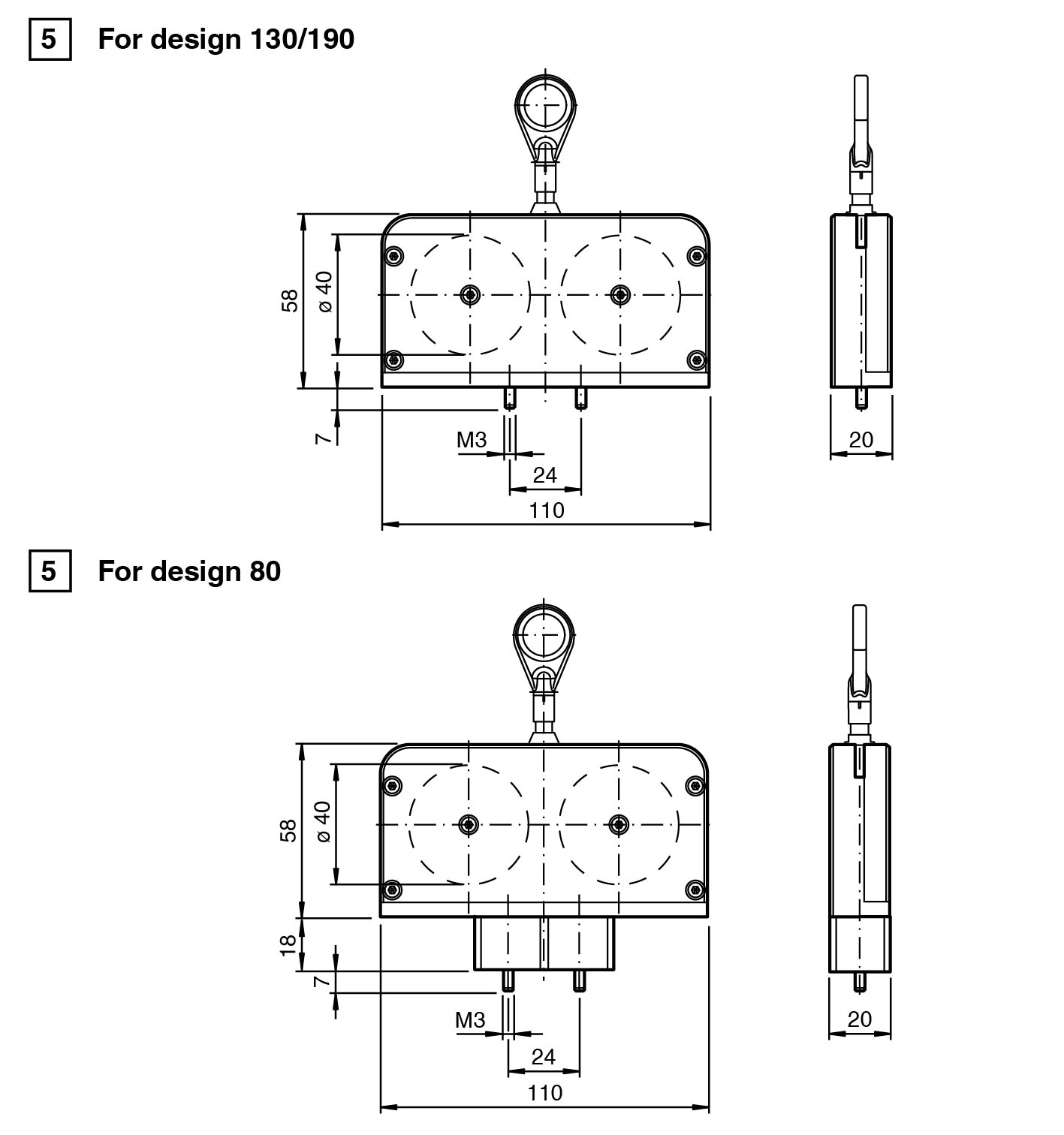

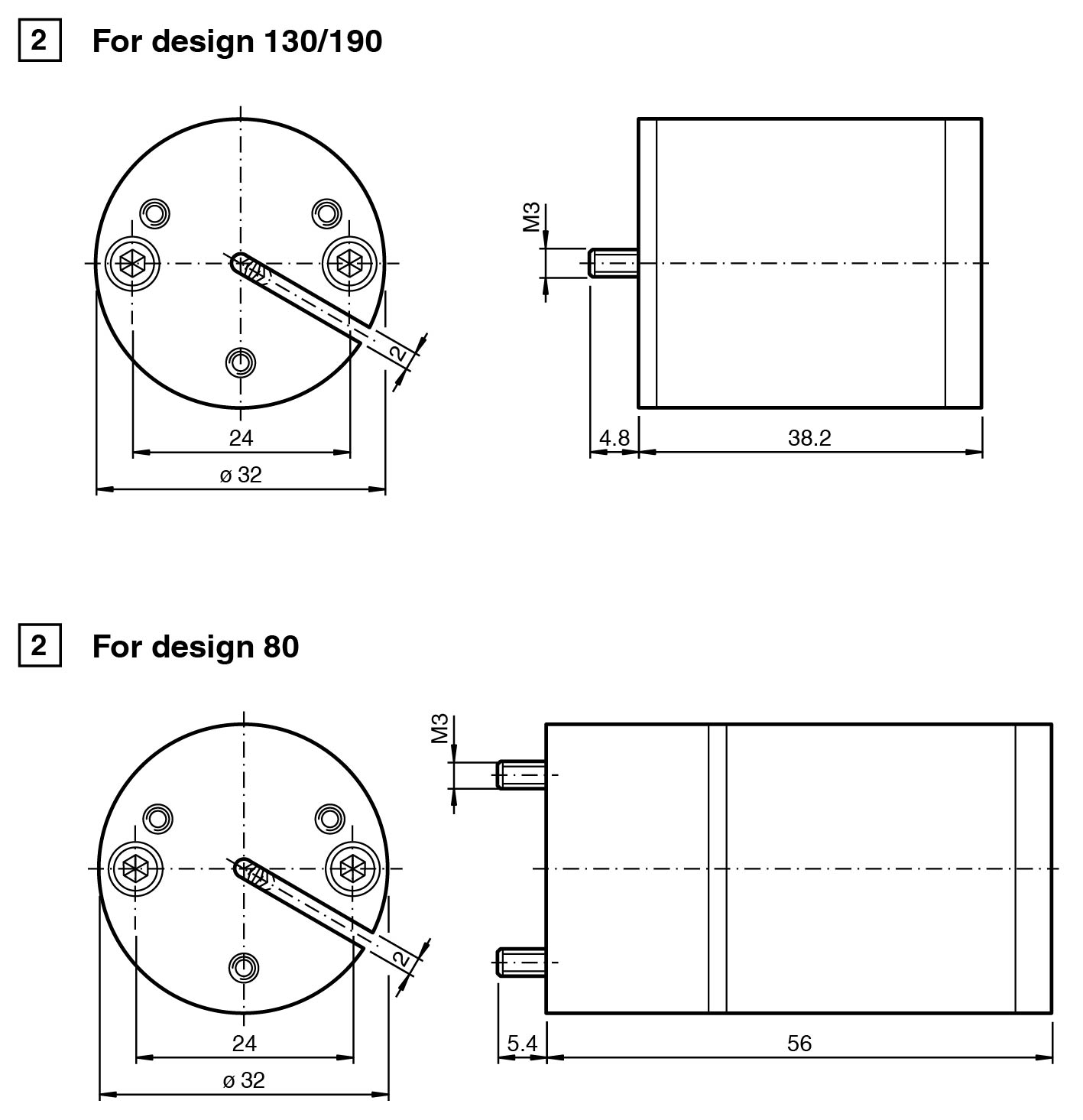

| 结构类型 | 80 mm、130 mm、190 mm |
| 分辨率 | 恒力开度仪：80 mm 设计：0.024 mm130 mm 设计：0.041 mm190 mm 设计：0.059 mm 编码器： 25 位（13 位/转） |
| B10d | 300000 |
| 工作电压 | 4,75 ... 30 V DC |
| 空载电流 | 类型 50 mA |
| 功耗 | 大约 1,5 W |
| 可用前的时间延迟 | < 450 ms |
| 输出码 | 格雷码，二进制码 |
| Code course（计数方向） | 可调 |
| 接口类型 | SSI |
| 循环时间 | < 100 µs |
| 符合标准 | RS 422 |
| 输入类型 | 选择计数方向（顺时针/逆时针） |
| 信号电压 | 信号电压 |
| 高4.75 V ...UB （顺时针递减）低0 ... 2 V 或未连接 （顺时针递增） | 高4.75 V ...UB （顺时针递减）低0 ... 2 V 或未连接 （顺时针递增） |
| 输入电流 | < 6 mA |
| 高 | 4.75 V ...UB （顺时针递减） |
| 低 | 0 ... 2 V 或未连接 （顺时针递增） |
| 输入类型 | 零位调整 (PRESET 1)，带下降沿 |
| 信号电压 | 信号电压 |
| 高4.75 V ...UB低0 ... 2 V | 高4.75 V ...UB低0 ... 2 V |
| 输入电流 | < 6 mA |
| 信号持续时间 | min. 1,1 s |
| 高 | 4.75 V ...UB |
| 低 | 0 ... 2 V |

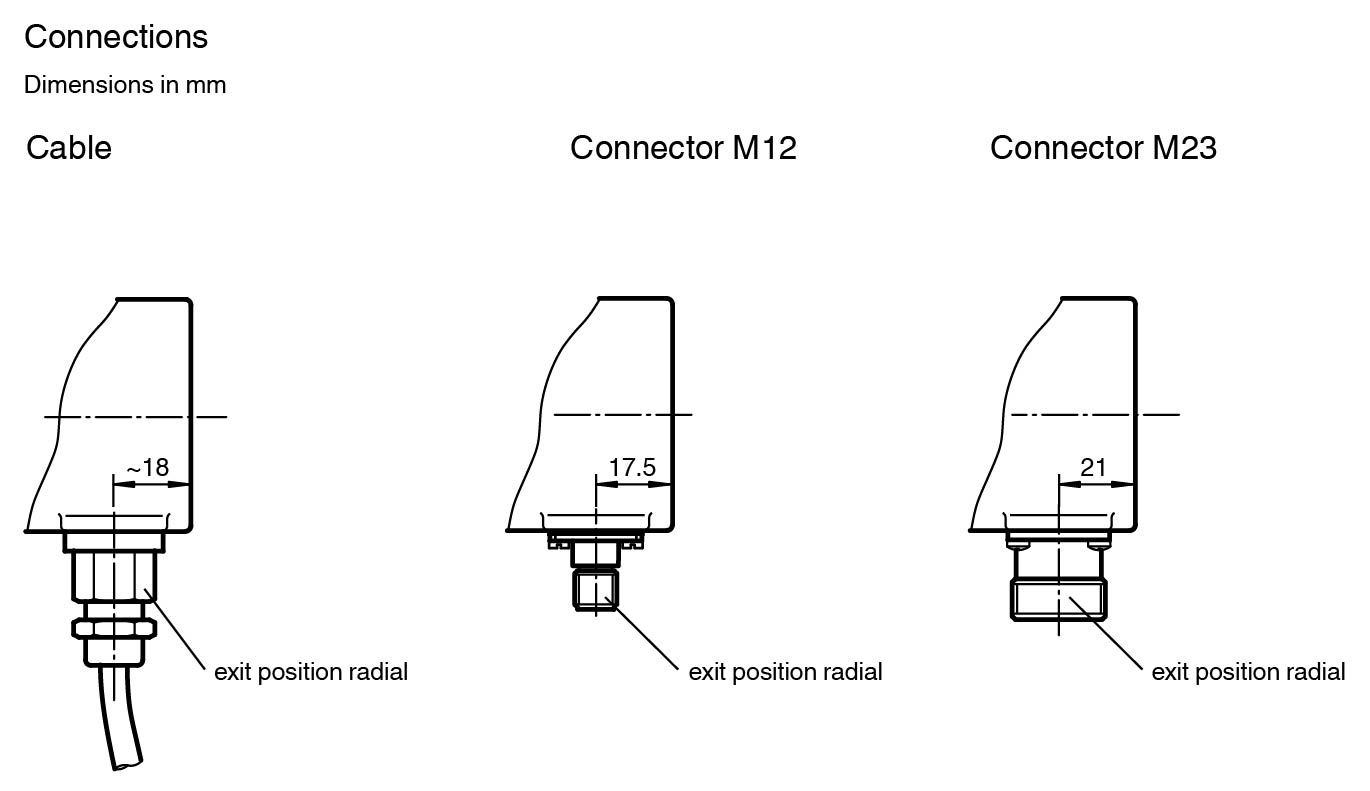

| 连接器 | M12 连接器，8 针 或 M23 连接器，12 针 |
| 电缆 | ∅7 mm，6 x 2 x 0.14 mm2，1 m （缆线长度请参见订购代码） |
| 防护等级 | DIN EN 60529，IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 环境温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 工作温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 绳直径 | 1,35 mm |
| 弯曲半径 | 最小 17 mm |
| 破断力 | 最小 1227 N |
| 材料 | 材料 |
| 恒力开度仪氧化铝 或 铝 带 Hart Coat 涂层旋转编码器外壳: 镀镍钢 法兰：铝法兰铝带不锈钢 1.4401/316 | 恒力开度仪氧化铝 或 铝 带 Hart Coat 涂层旋转编码器外壳: 镀镍钢 法兰：铝法兰铝带不锈钢 1.4401/316 |
| 使用寿命 | 可达 106 次循环 |
| 恒力开度仪 | 氧化铝 或 铝 带 Hart Coat 涂层 |
| 旋转编码器 | 外壳: 镀镍钢 法兰：铝 |
| 法兰 | 铝 |
| 带 | 不锈钢 1.4401/316 |
