TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 安装高度为 2200 mm、倾角为 30° 时为 4000 x 2000 mm (DxW) |
|---|---|
| 功能原理 | 功能原理 |
| 检测速度 | 最小 0,05 m/s |
| 安装角 | 安装角 |
| 旋转角度-40 ... 40 ° 按照 5 ° 增量倾角0 ... 90 ° 按照 5 ° 增量 | 旋转角度-40 ... 40 ° 按照 5 ° 增量倾角0 ... 90 ° 按照 5 ° 增量 |
| 工作频率 | 24,15 ... 24,25 GHz K 频带 |
| 操作模式 | 雷达运动传感器 |
| 发射器辐射功率 (EIRP) | < 13 dBm |
| 旋转角度 | -40 ... 40 ° 按照 5 ° 增量 |
| 倾角 | 0 ... 90 ° 按照 5 ° 增量 |
| MTTFd | 696 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 检测 : 绿色 LED 按钮 指示 : 黄色/绿色 LED |
| 控制元件 | 用于选择操作模式的按钮 : 灵敏度 ， 方向检测 ， 背景流量抑制 ， 慢动作模式 ， 继电器开关类型 ， 保持时间 ， 抗扰度 |
| 工作电压 | 12 ... 24 V DC ± 10 % |
| 空载电流 | ≤ 55 mA 在 24 V DC 时 |
| 功耗 | ≤ 1,32 W |
| 开关类型 | 常开/常闭 (NO/NC) |
| 信号输出 | 固态继电器 |
| 开关电压 | 最大 28 V AC / 36 V DC |
| 开关电流 | 最大 0,1 A AC / 0,1 A DC |
| 保持时间 | 1,5 s / 3 s |
| CE 符合性 | 2014/53/EU 本设备可在所有欧盟国家和地区使用。 在其他国家和地区，必须遵守所有适用的国家/地区法规。 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 最大 90 % 无凝露 |
| 安装高度 | 最大 4 m |
| 防护等级 | IP54 |

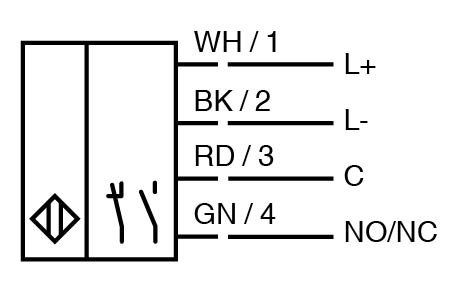

| 连接 | 连接缆线 2,5 m 包含在交货范围内 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯） | 外壳PC（聚碳酸酯） |
| 质量 | 大约 70 g |

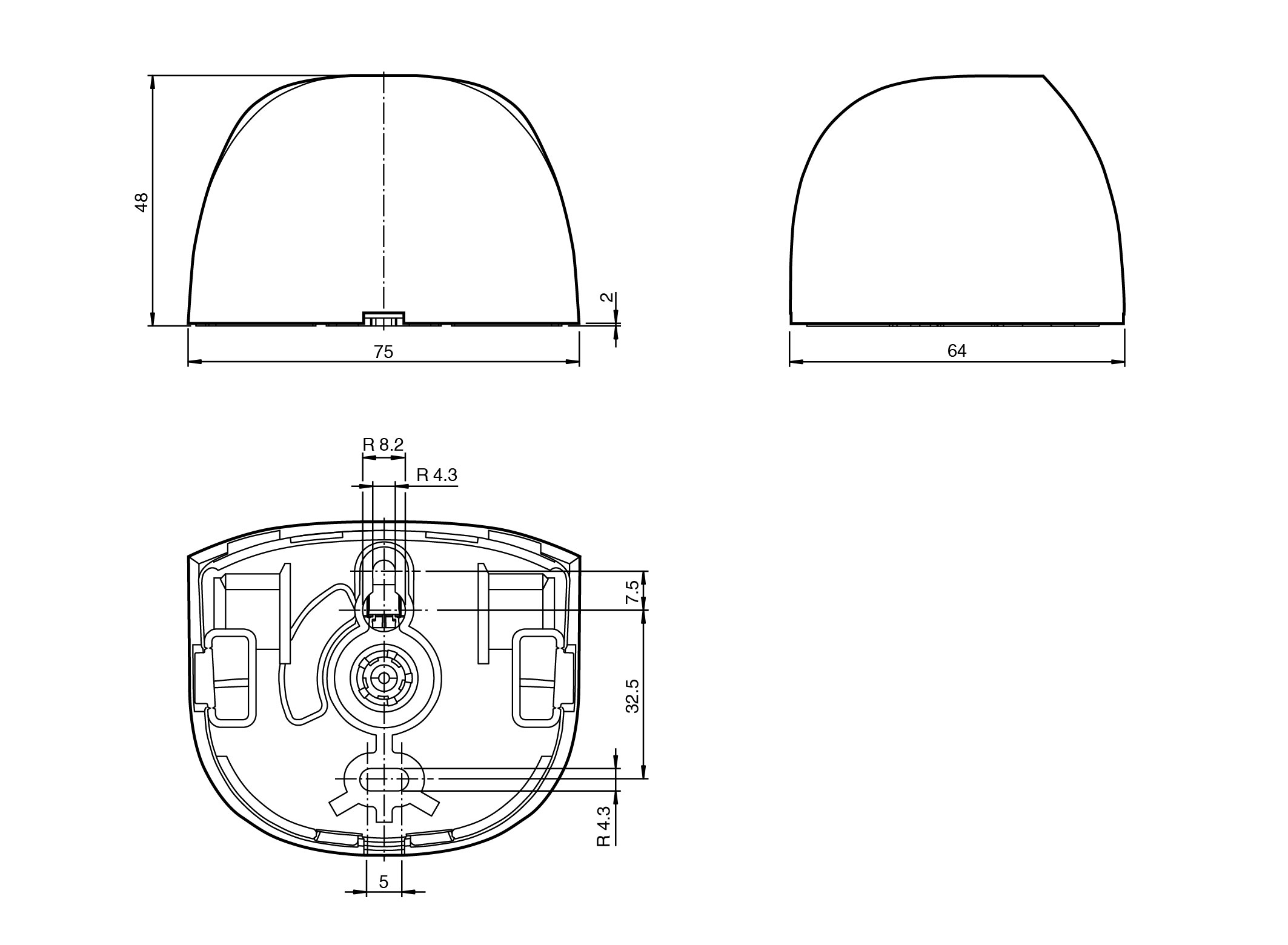

| 尺寸 | 75 mm x 64 mm x 50 mm |
| 高度64 mm宽度75 mm深度50 mm | 高度64 mm宽度75 mm深度50 mm |
| 外壳 | PC（聚碳酸酯） |
| 高度 | 64 mm |
| 宽度 | 75 mm |
| 深度 | 50 mm |
