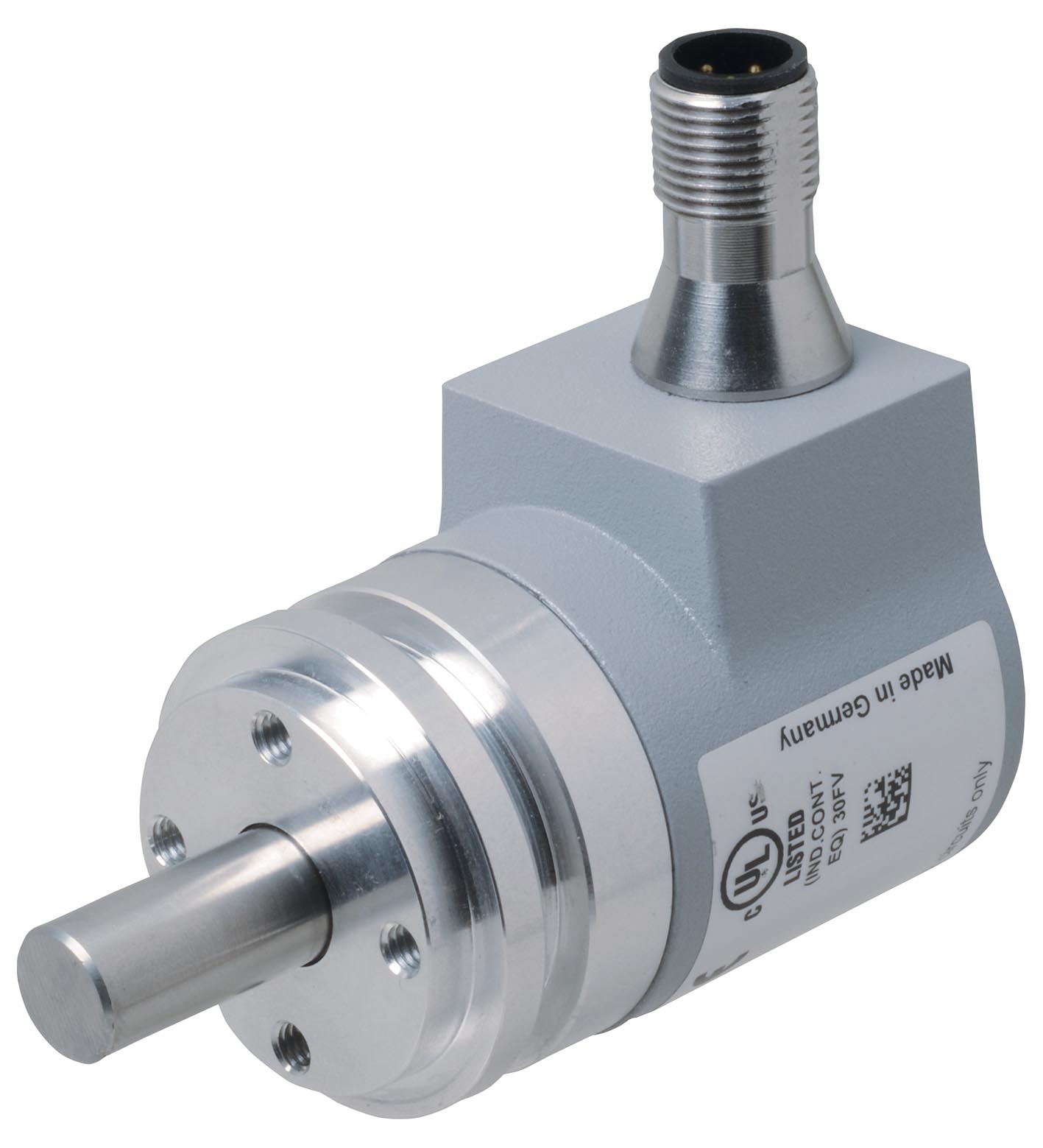

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 绝对值编码器 |
| 测量范围 | 最小 0 ... 22,5 ° 最大 65536 x 360 ° 出厂设置：16 x 360" |
| 分辨率 | 13 位 |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| MTTFd | 480 a 在 40 °C 时 |
| 任务时间 (TM) | 20 a |
| L10 | 10 E+8 转数 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 8 ... 32 V DC |
| 电流消耗 | 类型 20 mA （带电流输出） |
| 输入类型 | 测量范围的下限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输入类型 | 测量范围的上限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输出类型 | 模拟电流输出 |
| 默认设置 | 上升斜坡 当逆时针旋转时 |
| 线性度误差 | ≤ 0,15 % |
| 负载电阻器 | 最大 500 Ω |
| 连接器 | M12 连接器，5 针 |
| 防护等级 | DIN EN 60529 ， IP68 / IP69K |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，200 g，11 ms |
| 抗振性 | DIN EN 60068-2-6，30 g，10 ... 1000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 外壳钢 ， 耐腐蚀法兰铝轴不锈钢 | 外壳钢 ， 耐腐蚀法兰铝轴不锈钢 |
| 质量 | 大约 150 g |
| 旋转速度 | 最大 6000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向180 N径向180 N | 轴向180 N径向180 N |

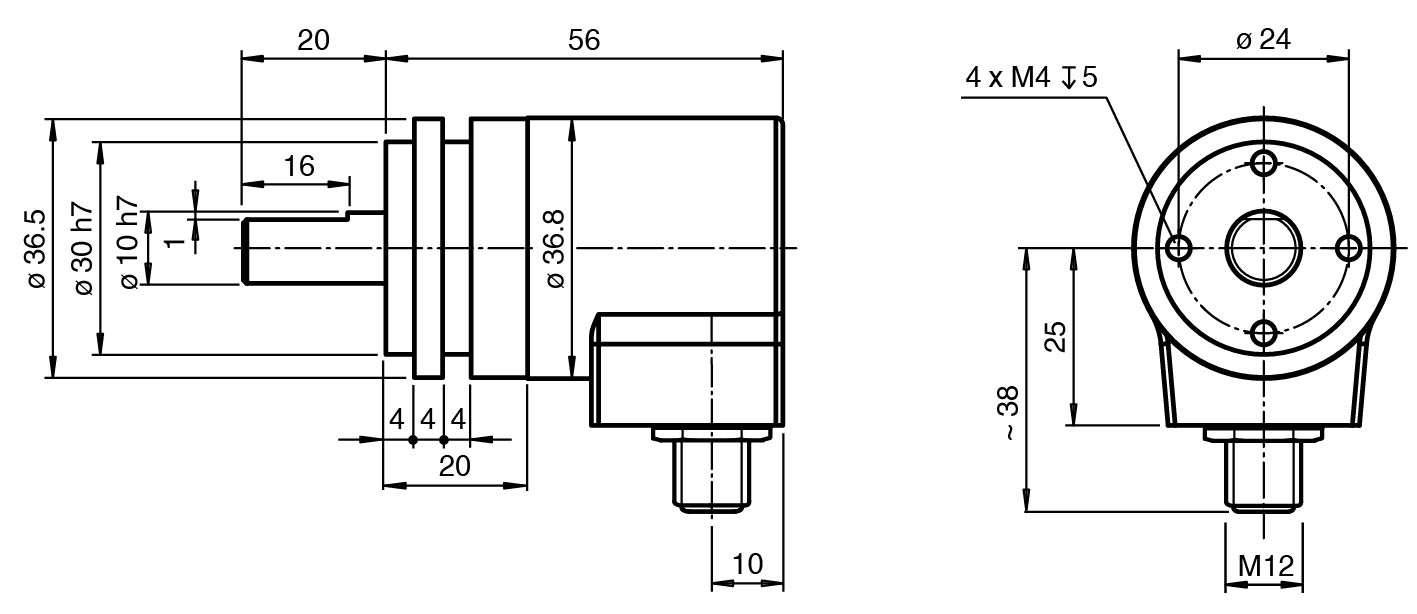

| 尺寸 | 尺寸 |
| 长度56,5 mm直径36,5 mm | 长度56,5 mm直径36,5 mm |
| 外壳 | 钢 ， 耐腐蚀 |
| 法兰 | 铝 |
| 轴 | 不锈钢 |
| 轴向 | 180 N |
| 径向 | 180 N |
| 长度 | 56,5 mm |
| 直径 | 36,5 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
