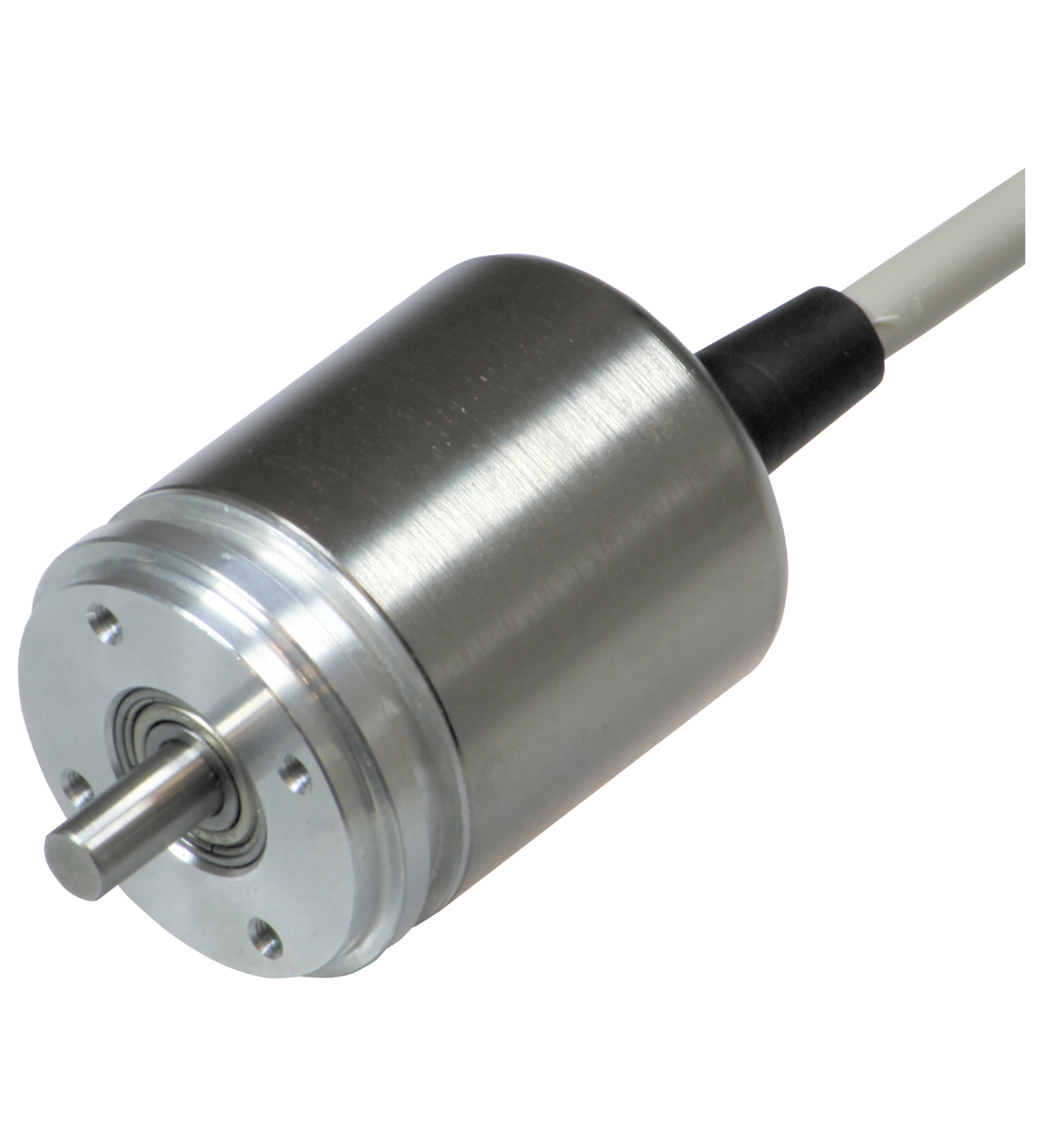

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 绝对值编码器 |
| 测量范围 | 最小 0 ... 22,5 ° 最大 65566 x 360 ° 出厂设置：16 x 360" |
| 分辨率 | 17 位 （13 位/转） |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| 工作电压 | 8 ... 32 V DC |
| 电流消耗 | 类型 15 mA （带电压输出） 类型 20 mA （带电流输出） |
| 输入类型 | 测量范围的下限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输入类型 | 测量范围的上限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输出类型 | 模拟电压输出 或 模拟电流输出 （参见类型代码） |
| 默认设置 | 上升斜坡 当逆时针旋转时 |
| 线性度误差 | ≤ 0,15 % |
| 负载电阻器 | 最小 5000 Ω （带电压输出） ， 最小 500 Ω （带电流输出） ; 电源电压为 8 V 时的最大值。电源电压越高，可使用的负载电阻越低。 |

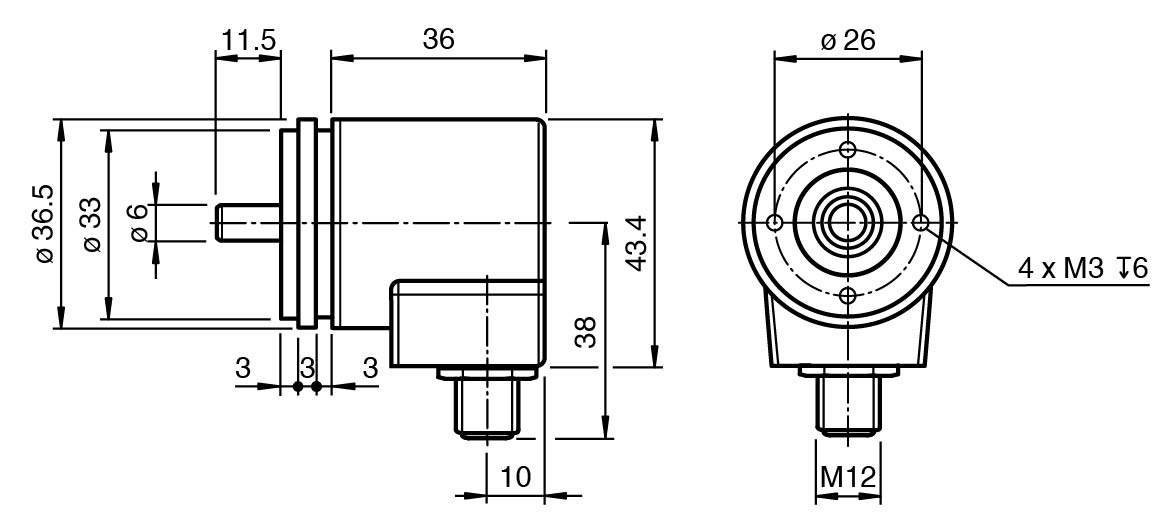

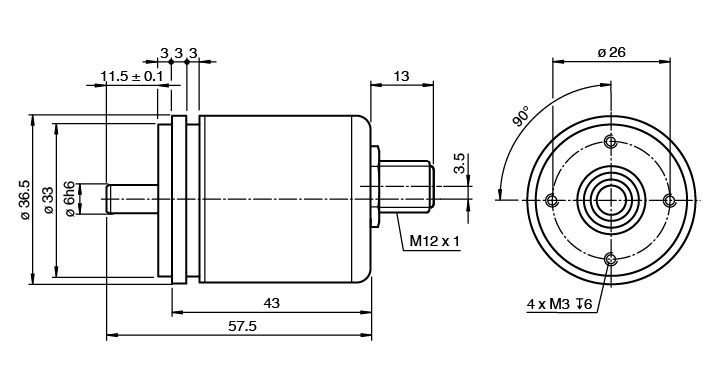

| 连接器 | M12 连接器，5 针 |
| 电缆 | ∅6 mm，4 x 2 x 0.14 mm2，1 m |
| 防护等级 | 符合 DIN EN 60529 |
| 连接侧缆线型号： IP54 连接器型号： IP65轴侧IP65 | 连接侧缆线型号： IP54 连接器型号： IP65轴侧IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 1000 Hz |
| 连接侧 | 缆线型号： IP54 连接器型号： IP65 |
| 轴侧 | IP65 |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | 电缆，柔性：-5 ...70 °C (23 ...158 °F)电缆，固定式：-30 ...70 °C (-22 ...158 °F) 连接器型号： -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | 缆线型号： -30 ... 70 °C (-22 ... 158 °F) 连接器型号： -30 ... 85 °C (-22 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 外壳镀镍钢法兰铝轴不锈钢 | 外壳镀镍钢法兰铝轴不锈钢 |
| 质量 | 大约 150 g ， 有 电缆 |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | < 3 Ncm |
| 轴负载 | 轴负载 |
| 轴向20 N径向40 N | 轴向20 N径向40 N |

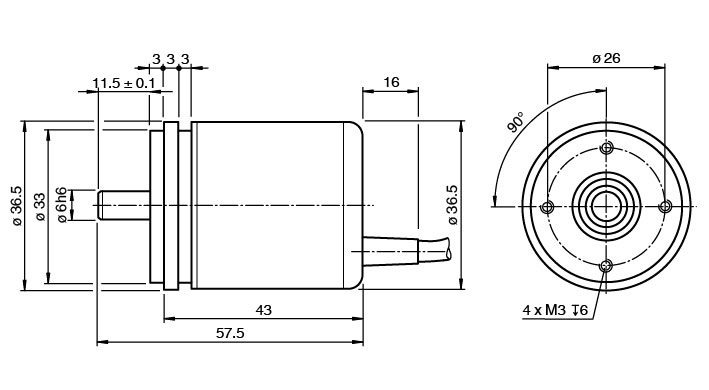

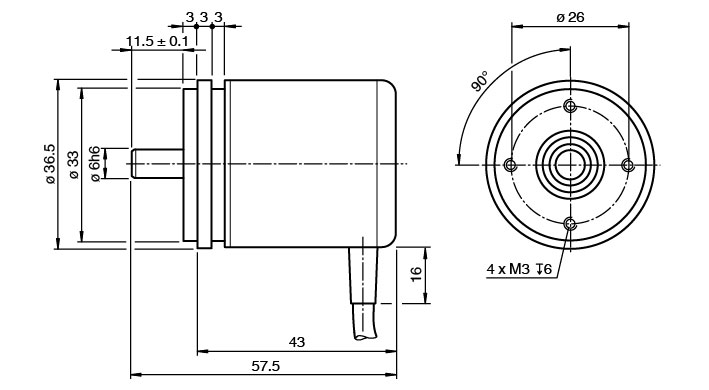

| 尺寸 | 尺寸 |
| 长度46 mm直径36,5 mm | 长度46 mm直径36,5 mm |
| 外壳 | 镀镍钢 |
| 法兰 | 铝 |
| 轴 | 不锈钢 |
| 轴向 | 20 N |
| 径向 | 40 N |
| 长度 | 46 mm |
| 直径 | 36,5 mm |
