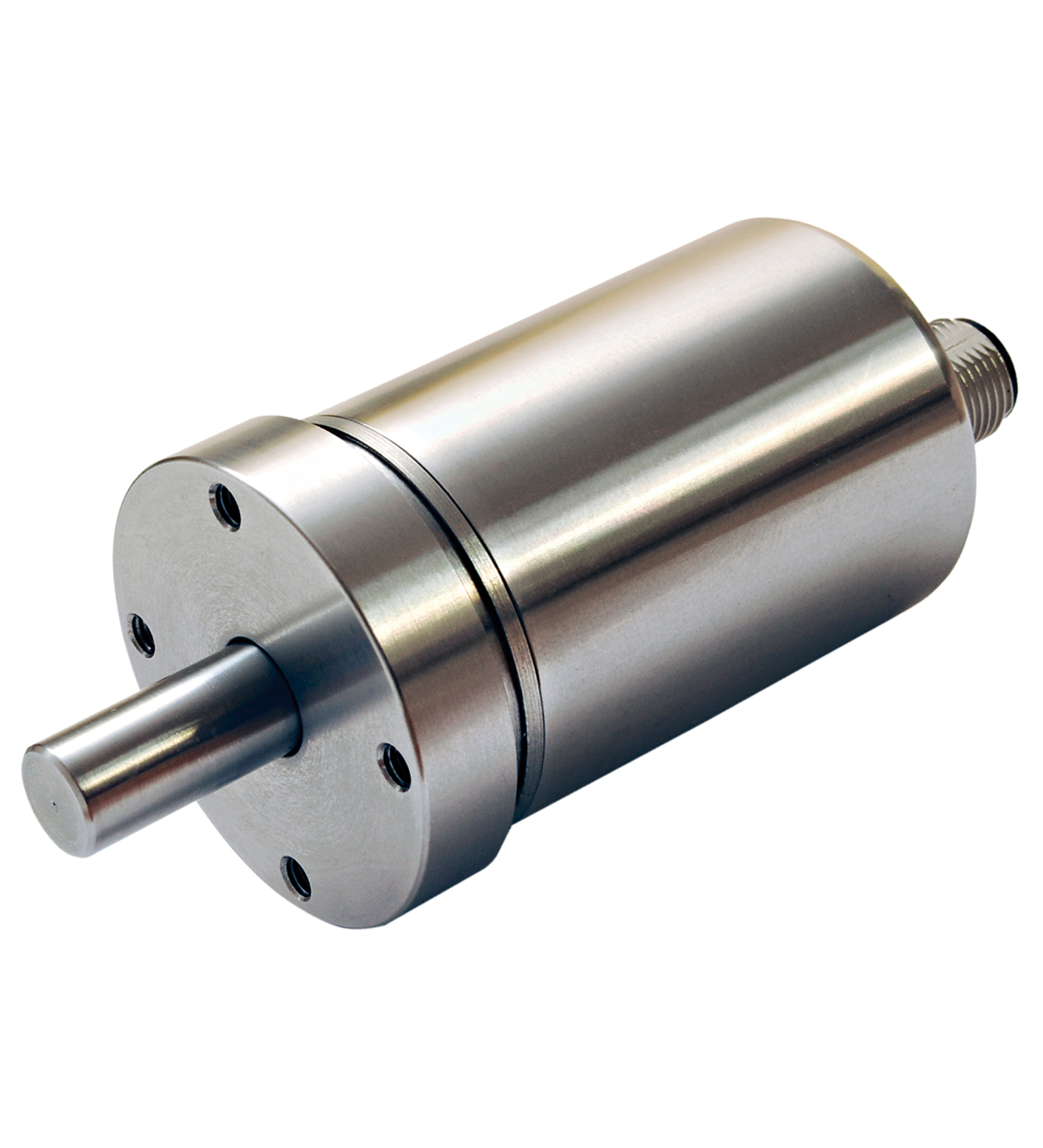

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 多圈绝对值编码器 |
| 测量范围 | 最小 0 ... 22,5 ° 最大 16 x 360 ° |
| 分辨率 | 17 位 （13 位/转） |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| 工作电压 | 8 ... 32 V DC |
| 电流消耗 | 类型 15 mA （带电压输出） 类型 20 mA （带电流输出） |
| 输入类型 | 测量范围的下限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输入类型 | 测量范围的上限 |
| 信号电压 | 信号电压 |
| 高8 ... 32 V DC | 高8 ... 32 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 8 ... 32 V DC |
| 输出类型 | 模拟电压输出 或 模拟电流输出 （参见类型代码） |
| 默认设置 | 上升斜坡 当逆时针旋转时 |
| 线性度误差 | ≤ 0,15 % |
| 负载电阻器 | 最小 5000 Ω （带电压输出） ， 最小 500 Ω （带电流输出） ; 电源电压为 8 V 时的最大值。电源电压越高，可使用的负载电阻越低。 |
| 连接器 | M12 连接器，5 针 |
| 电缆 | 2 m 固定缆线 ，5 线 ，带屏蔽 |
| 防护等级 | IEC/EN 60529 |
| 气候测试 | DIN EN 60068-2-3 ， 95 % ，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，300 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，30 g，55 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |

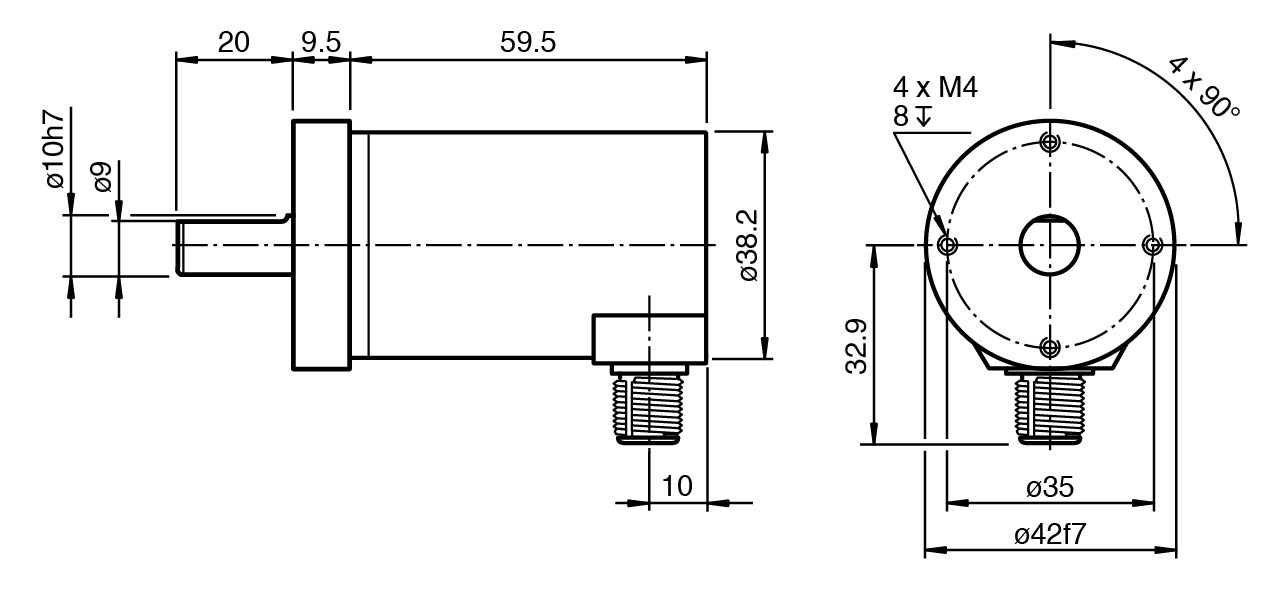

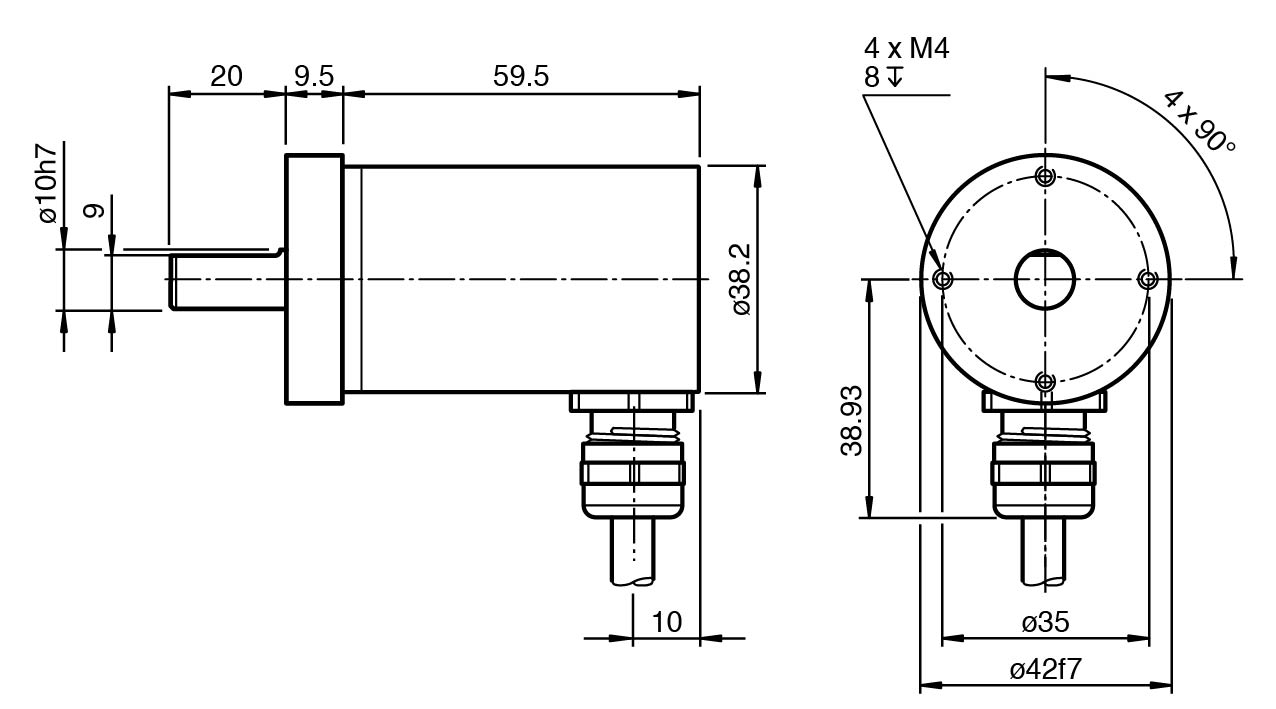

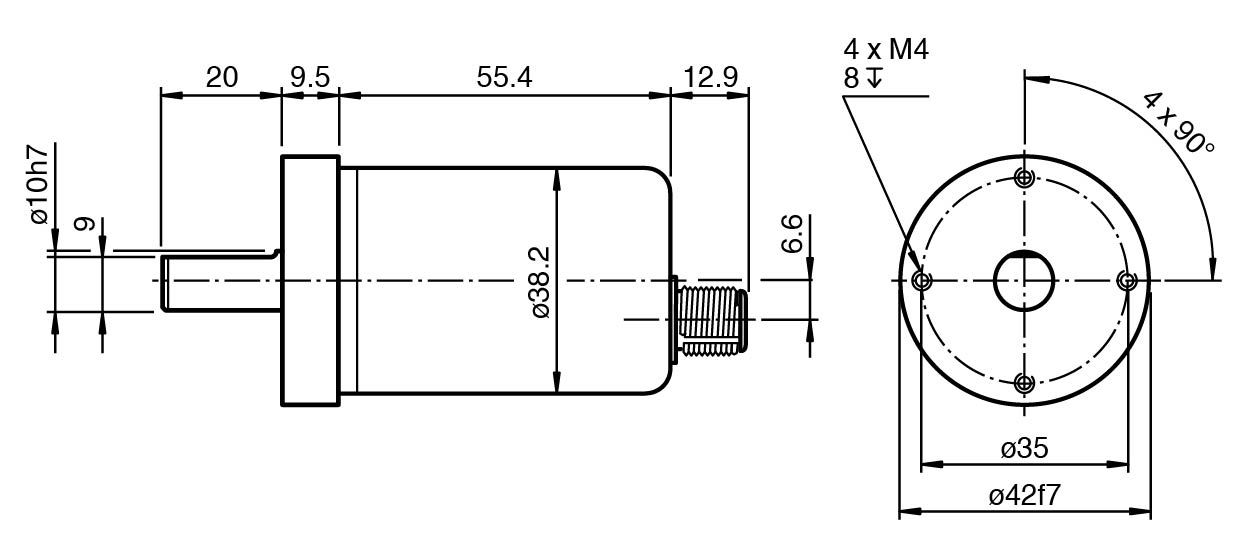

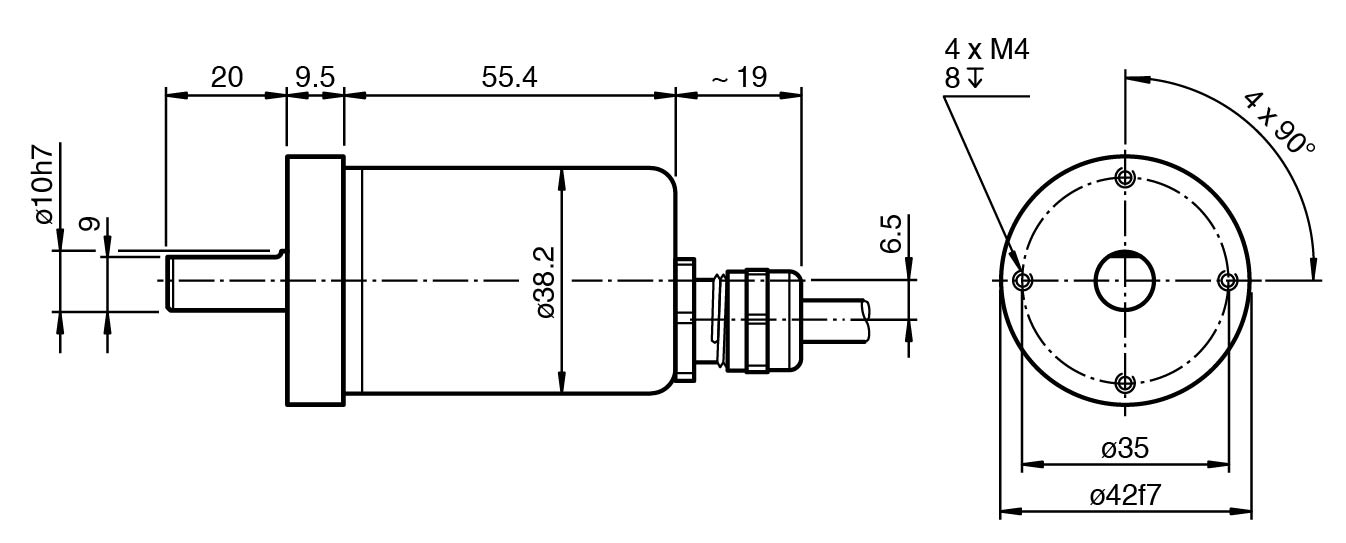

| 法兰 | 伺服法兰 42 mm 有 4 x 螺纹 M4 |
| 轴尺寸 | 10 mm x 20 mm |
| 防护等级 | IP65 / IP67 / IP68 / IP69k |
| 材料 | 材料 |
| 外壳不锈钢 1.4404 / AISI 316L法兰不锈钢 1.4404 / AISI 316L轴不锈钢 1.4412 / AISI 440B | 外壳不锈钢 1.4404 / AISI 316L法兰不锈钢 1.4404 / AISI 316L轴不锈钢 1.4412 / AISI 440B |
| 质量 | 大约 350 g |
| 旋转速度 | 最大 6000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向270 N径向270 N | 轴向270 N径向270 N |
| 尺寸 | 尺寸 |
| 直径42 mm | 直径42 mm |
| 外壳 | 不锈钢 1.4404 / AISI 316L |
| 法兰 | 不锈钢 1.4404 / AISI 316L |
| 轴 | 不锈钢 1.4412 / AISI 440B |
| 轴向 | 270 N |
| 径向 | 270 N |
| 直径 | 42 mm |
