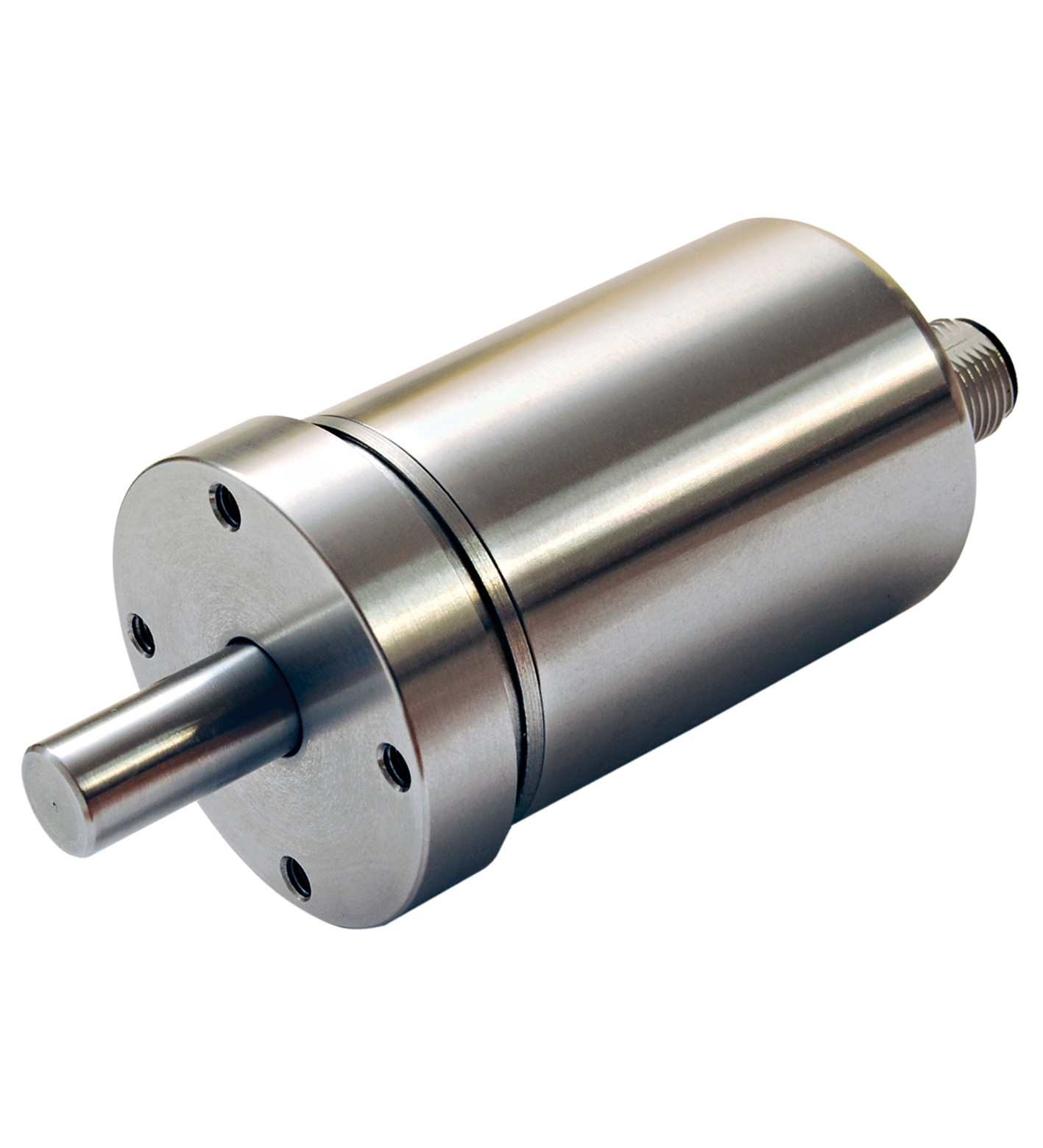

TECHNICAL DATA
规格参数
通用规格

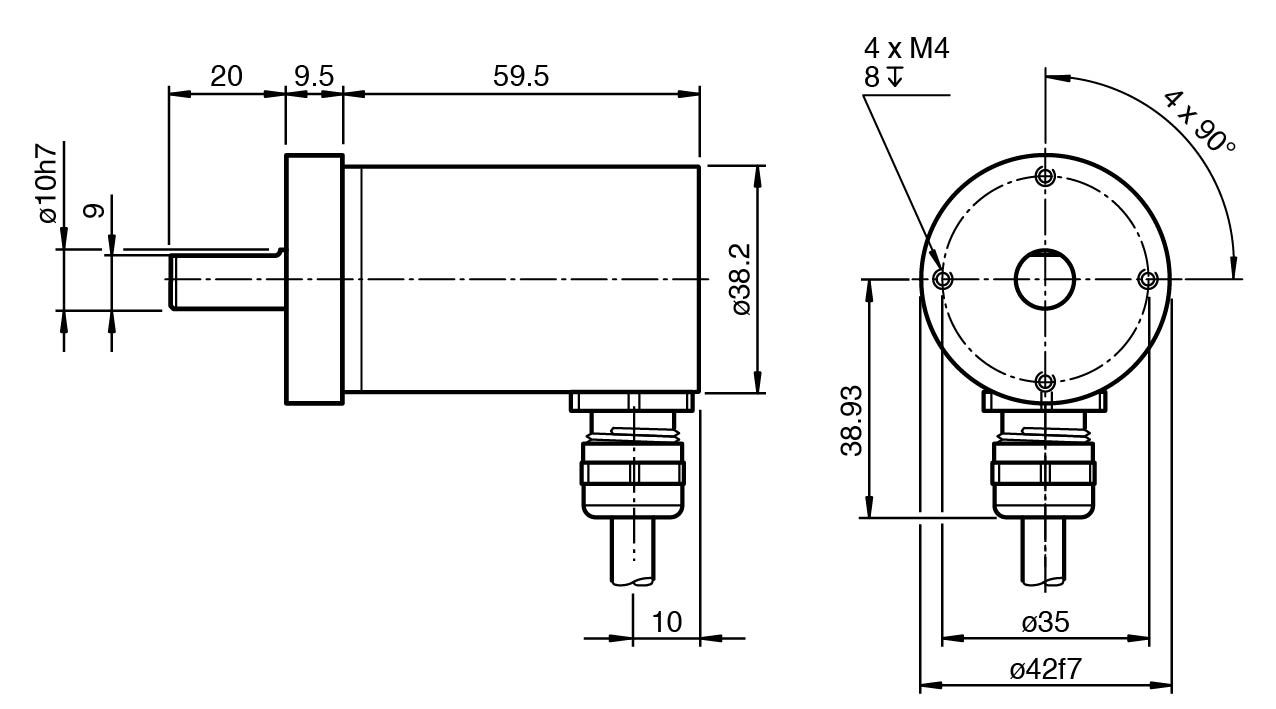

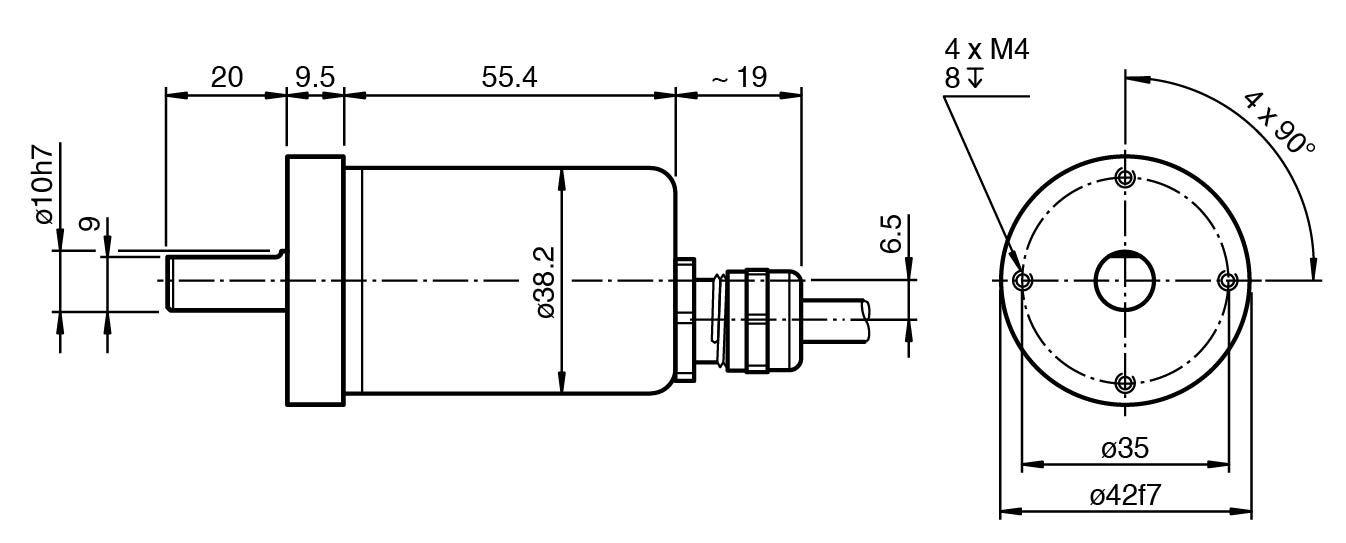

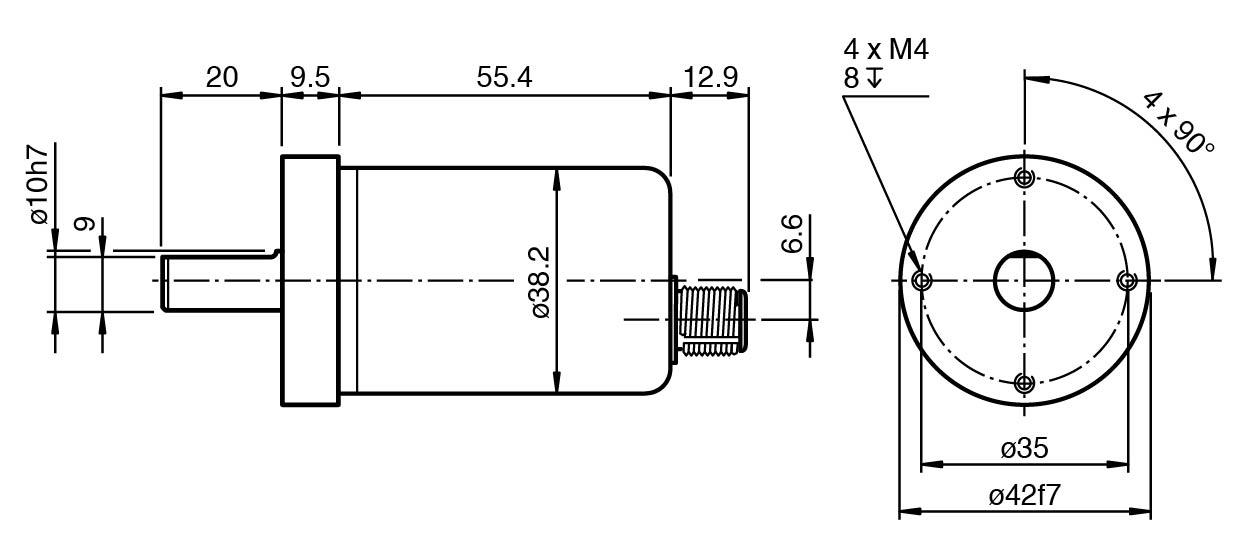

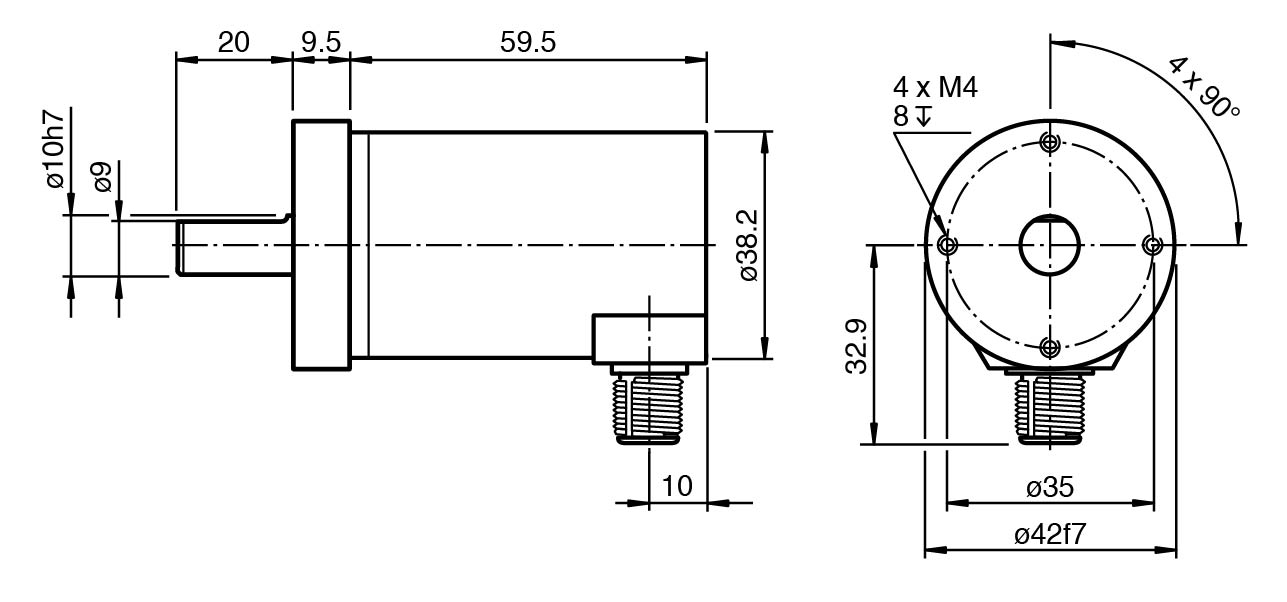

| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 绝对值编码器 |
| 线性度误差 | ≤ ± 0,1 ° |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| MTTFd | 700 a 在 40 °C 时 |
| 任务时间 (TM) | 20 a |
| L10 | 10 E+8 转数 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 4,75 ... 30 V DC |
| 功耗 | ≤ 1 W |
| 可用前的时间延迟 | < 450 ms |
| 输出码 | 格雷码，二进制码 |
| Code course（计数方向） | 可调 |
| 接口类型 | SSI |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit多匝可达 16 Bit总体解决方案可达 32 Bit | 单圈可达 16 Bit多匝可达 16 Bit总体解决方案可达 32 Bit |
| 传输速率 | 0,1 ... 2 MBit/s |
| 循环时间 | < 100 µs |
| 符合标准 | RS 422 |
| 单圈 | 可达 16 Bit |
| 多匝 | 可达 16 Bit |
| 总体解决方案 | 可达 32 Bit |
| 输入类型 | 选择计数方向（顺时针/逆时针） |
| 信号电压 | 信号电压 |
| 高4.75 V ...UB （顺时针递减）低0 ... 2 V 或未连接 （顺时针递增） | 高4.75 V ...UB （顺时针递减）低0 ... 2 V 或未连接 （顺时针递增） |
| 输入电流 | < 6 mA |
| 接通延时 | < 250 ms |
| 高 | 4.75 V ...UB （顺时针递减） |
| 低 | 0 ... 2 V 或未连接 （顺时针递增） |
| 输入类型 | 零位调整 (PRESET 1)，带下降沿 |
| 信号电压 | 信号电压 |
| 高4.75 V ...UB低0 ... 2 V | 高4.75 V ...UB低0 ... 2 V |
| 输入电流 | < 6 mA |
| 信号持续时间 | min. 1,1 s |
| 高 | 4.75 V ...UB |
| 低 | 0 ... 2 V |
| 连接器 | M12 连接器，8 针 |
| 电缆 | ∅7 mm，6 x 2 x 0.14 mm2，1 m （缆线长度请参见订购代码） |
| 防护等级 | DIN EN 60529 ， IP66 / IP68 / IP69K |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，300 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，30 g，10 ... 1000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 外壳不锈钢 1.4404 / AISI 316L法兰不锈钢 1.4404 / AISI 316L轴不锈钢 1.4412 / AISI 440B | 外壳不锈钢 1.4404 / AISI 316L法兰不锈钢 1.4404 / AISI 316L轴不锈钢 1.4412 / AISI 440B |
| 质量 | 大约 350 g |
| 旋转速度 | 最大 6000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向270 N径向270 N | 轴向270 N径向270 N |
| 外壳 | 不锈钢 1.4404 / AISI 316L |
| 法兰 | 不锈钢 1.4404 / AISI 316L |
| 轴 | 不锈钢 1.4412 / AISI 440B |
| 轴向 | 270 N |
| 径向 | 270 N |
