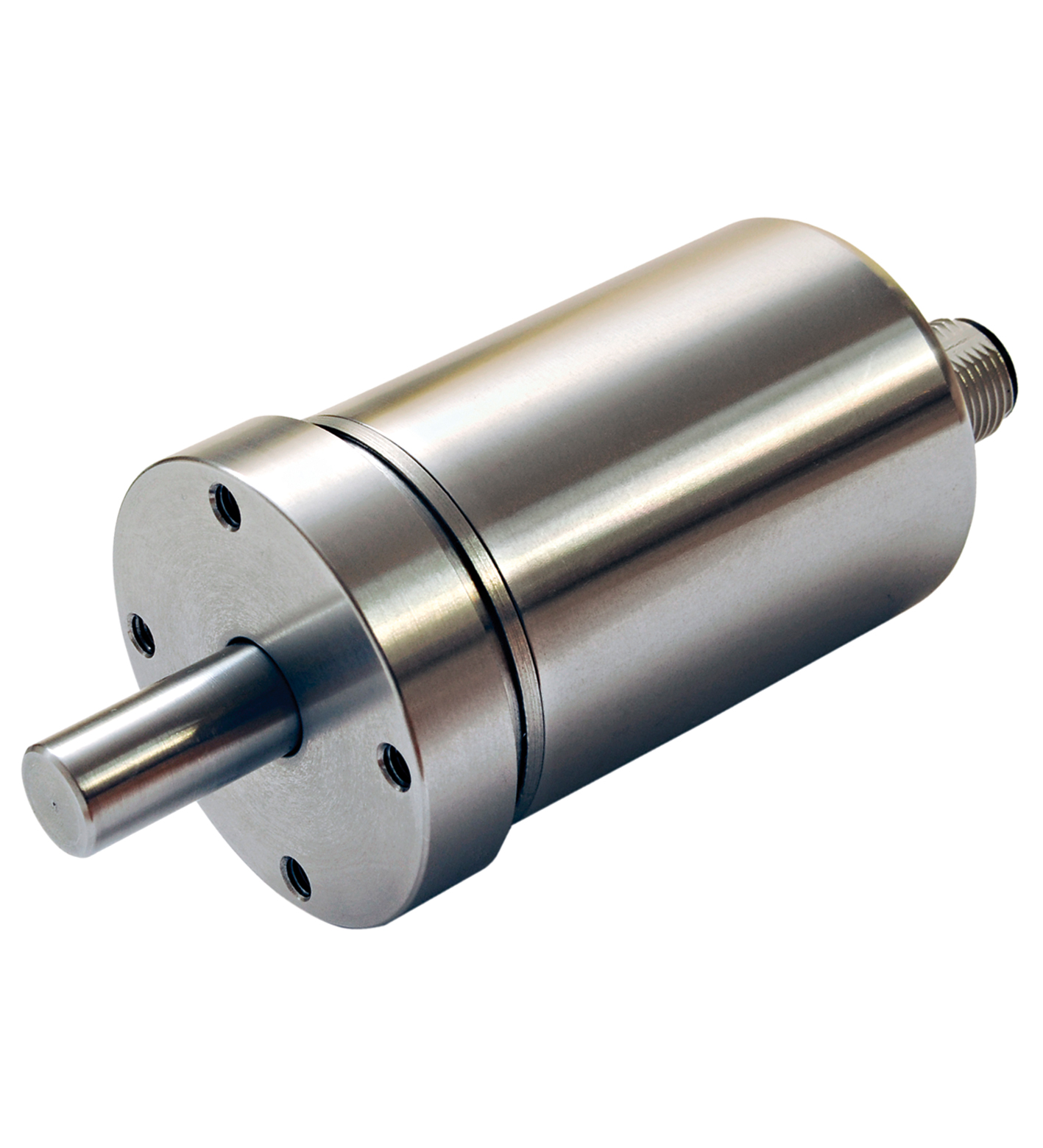

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 重型绝对值旋转编码器，作为 Pure Line |
| 测定变量 | 位置 温度 |
| 线性度误差 | ≤ ± 0,1 ° |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| MTTFd | 480 a 在 40 °C 时 |
| 任务时间 (TM) | 20 a |
| L10 | 10 E+8 转数 在 20/40 N 轴向/径向轴负载时 |
| 诊断覆盖率 (DC) | 0 % |
| 状态 LED | 绿色 LED 闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 工作电压 | 18 ... 30 V DC |
| 空载电流 | 最大 50 mA |
| 功耗 | 大约 1,5 W |
| 可用前的时间延迟 | < 1 s |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit 可编程多匝可达 15 Bit 可编程总体解决方案可达 31 Bit 可编程 | 单圈可达 16 Bit 可编程多匝可达 15 Bit 可编程总体解决方案可达 31 Bit 可编程 |
| 过程数据 | 输入 12 Byte - 测量值 4 Byte - 分辨率 16 Bit - 辅助测量值 4 Byte - 开关信号 2 Bit - 诊断信号 2 Bit - 状态数据 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 5246977 (0x 501001)、5246978 (0x 501002) |
| 传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 1,5 ms |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 B 类（使用 3 极适配器或 3 线缆线） |
| 单圈 | 可达 16 Bit 可编程 |
| 多匝 | 可达 15 Bit 可编程 |
| 总体解决方案 | 可达 31 Bit 可编程 |

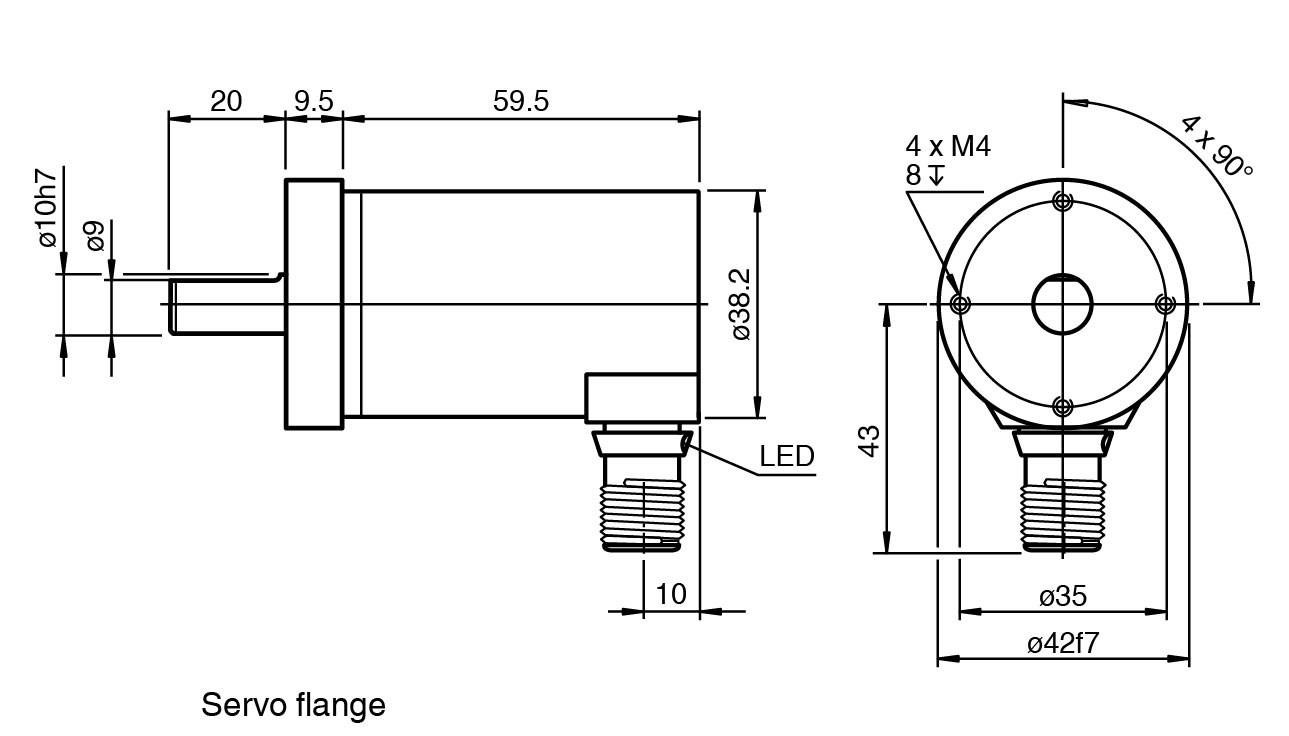

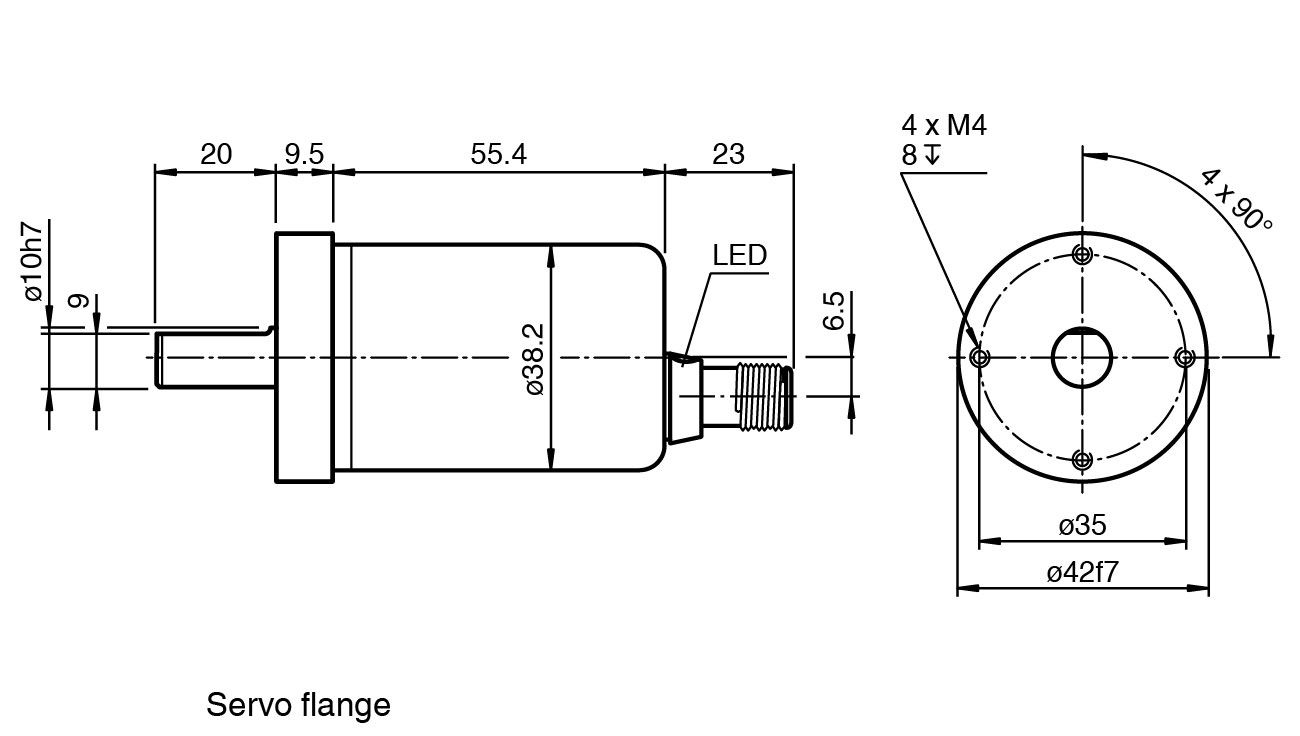

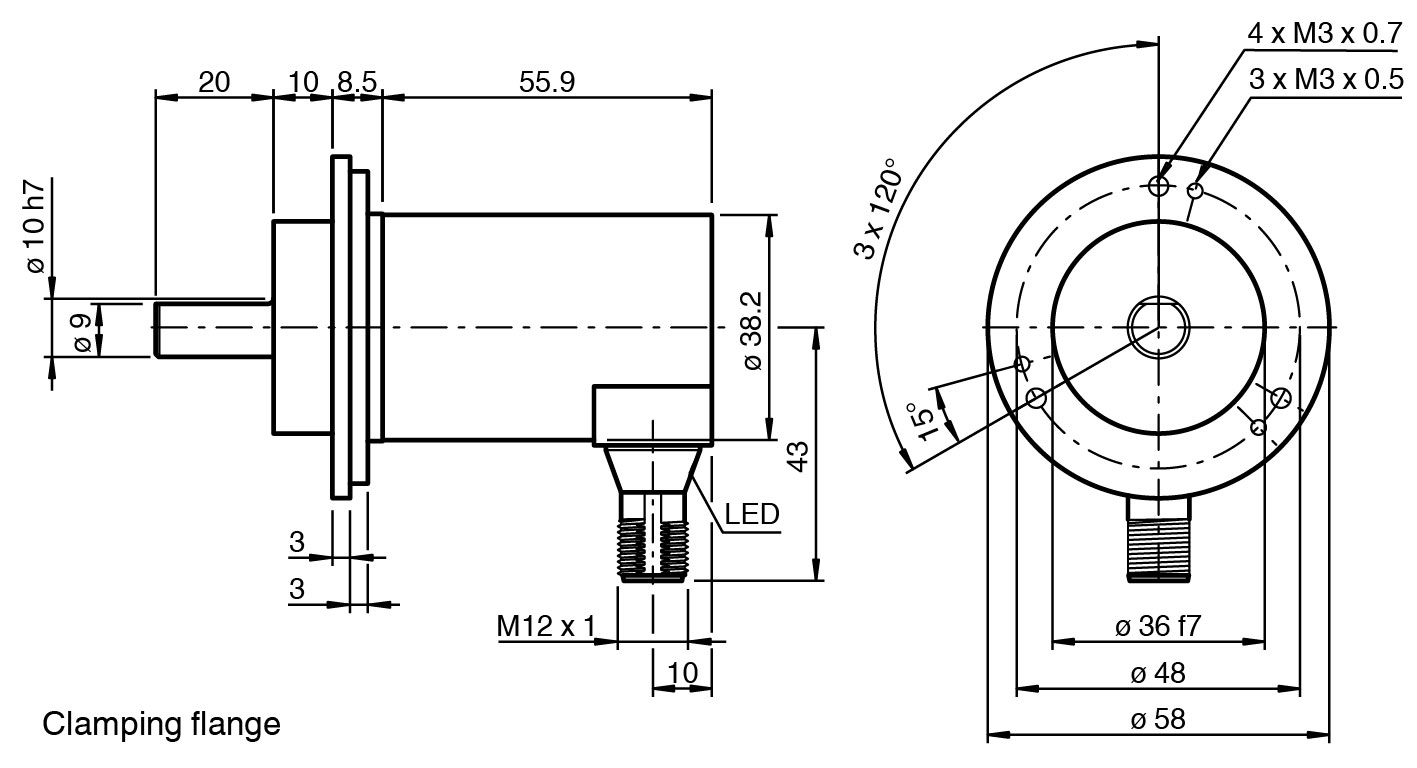

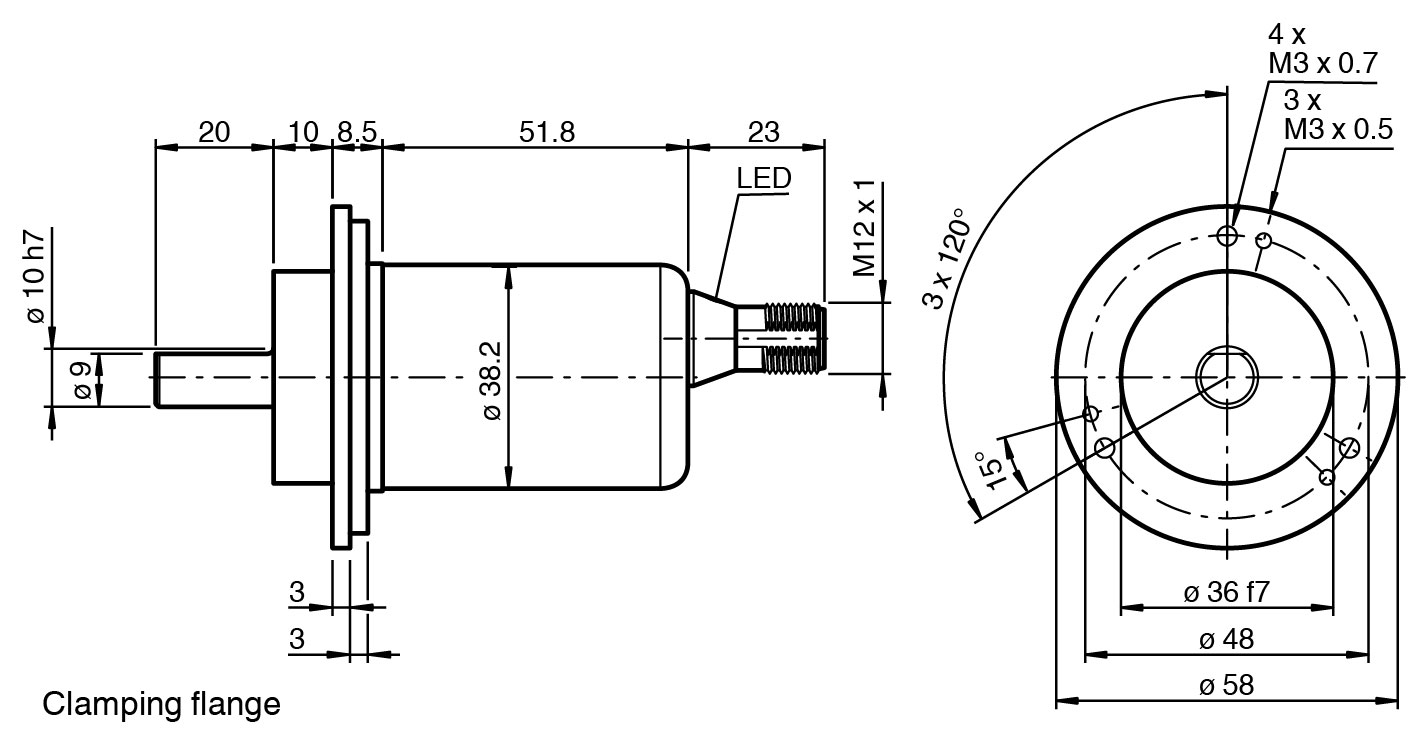

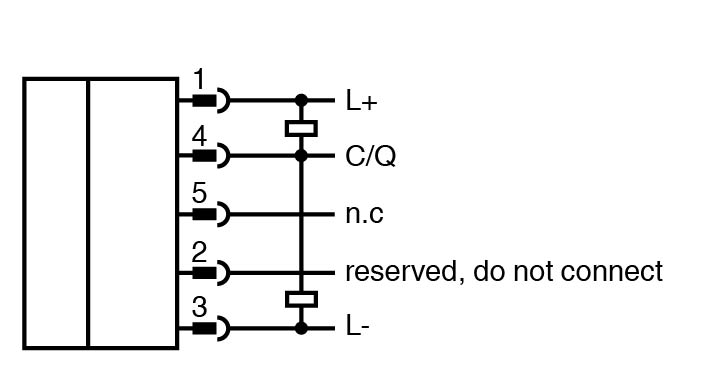

| 连接器 | M12 连接器，5 针 ， A 码 |
| 防护等级 | DIN EN 60529 ， IP66 / IP68 / IP69K |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.2 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，200 g，11 ms |
| 抗振性 | DIN EN 60068-2-6，30 g，10 ... 1000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 外壳不锈钢 1.4404 / AISI 316L法兰不锈钢 1.4404 / AISI 316L轴不锈钢 1.4412 / AISI 440B | 外壳不锈钢 1.4404 / AISI 316L法兰不锈钢 1.4404 / AISI 316L轴不锈钢 1.4412 / AISI 440B |
| 质量 | 大约 350 g |
| 旋转速度 | 最大 6000 min -1 |
| 惯性力矩 | < 30 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向270 N径向270 N | 轴向270 N径向270 N |
| 外壳 | 不锈钢 1.4404 / AISI 316L |
| 法兰 | 不锈钢 1.4404 / AISI 316L |
| 轴 | 不锈钢 1.4412 / AISI 440B |
| 轴向 | 270 N |
| 径向 | 270 N |
