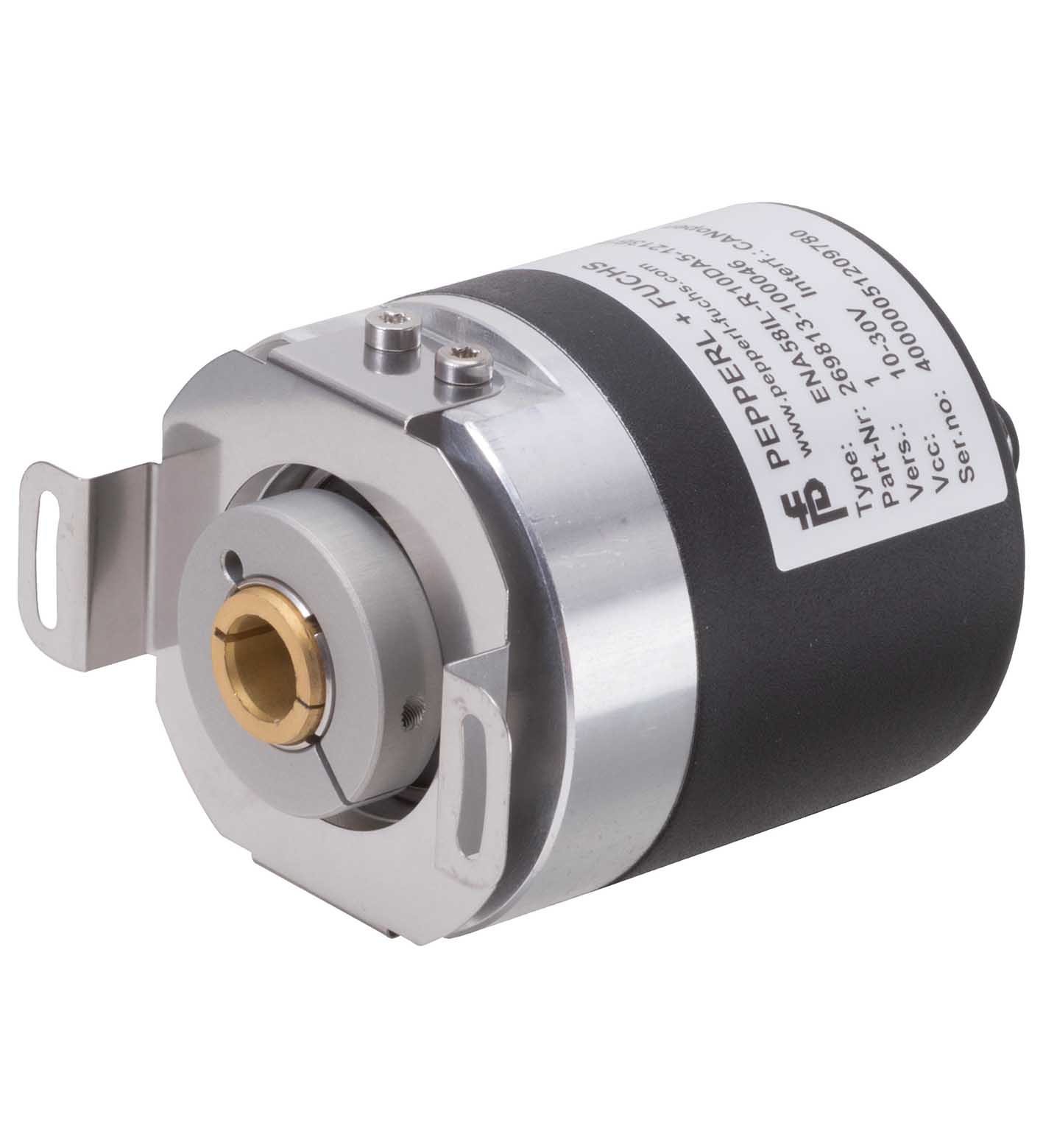

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 绝对值编码器 |
| 线性度误差 | ≤ ± 0,1 ° |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| 工作电压 | 9 ... 30 V DC （带电流隔离） |
| 功耗 | ≤ 1,2 W |
| 可用前的时间延迟 | < 250 ms |
| 输出码 | 二进制码 |
| Code course（计数方向） | 可调 |
| 接口类型 | CANopen |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit多匝可达 15 Bit总体解决方案可达 31 Bit | 单圈可达 16 Bit多匝可达 15 Bit总体解决方案可达 31 Bit |
| 传输速率 | 最小 20 kBit/s ， 最大 1 MBit/s |
| 循环时间 | ≥ 1 ms |
| 符合标准 | DSP 406 |
| 单圈 | 可达 16 Bit |
| 多匝 | 可达 15 Bit |
| 总体解决方案 | 可达 31 Bit |

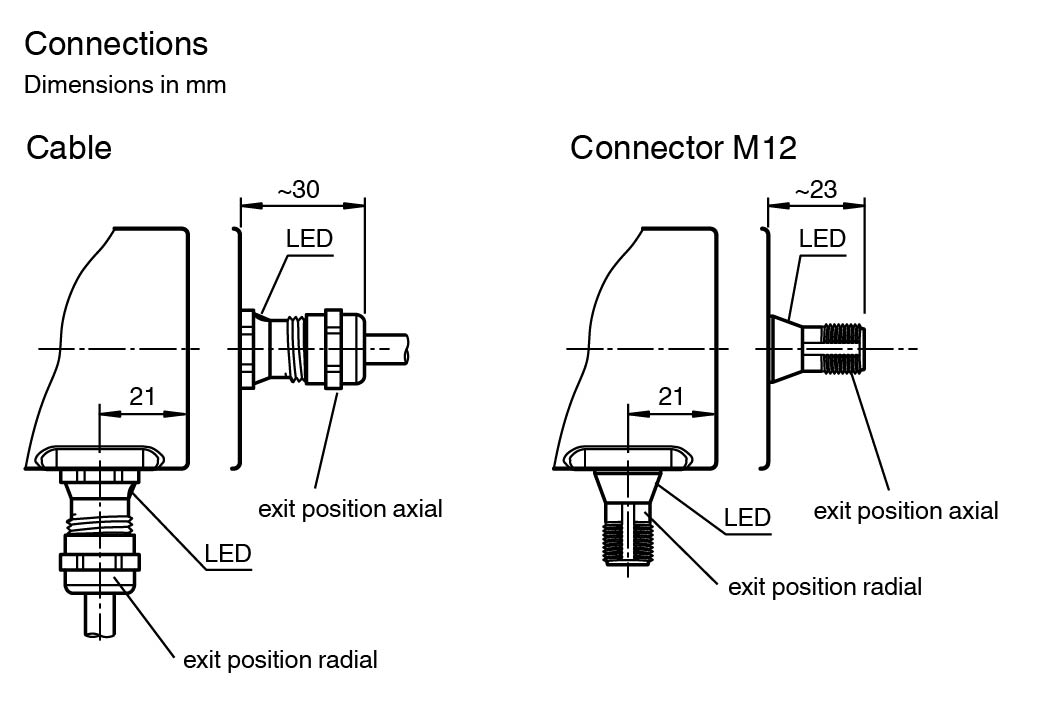

| 连接器 | M12 连接器，5 针 |
| 电缆 | ∅6 mm，4 x 2 x 0.14 mm2 |
| 防护等级 | DIN EN 60529，IP65 或 IP67 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，200 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，20 g，10 ... 1000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | 柔性缆线：-5 ...70 °C (23 ...158 °F)，固定缆线：-30 ...70 °C (-22 ...158 °F) 连接器型号：-40 ...85 °C (-40 ...185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 外壳镀镍钢 ， 涂漆法兰铝轴不锈钢 | 外壳镀镍钢 ， 涂漆法兰铝轴不锈钢 |
| 质量 | 大约 300 g |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | 50 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向24 N径向198 N角度偏移± 0,9 °轴向偏移±0.3 mm 静态径向偏移±0.5 mm 静态 | 轴向24 N径向198 N角度偏移± 0,9 °轴向偏移±0.3 mm 静态径向偏移±0.5 mm 静态 |

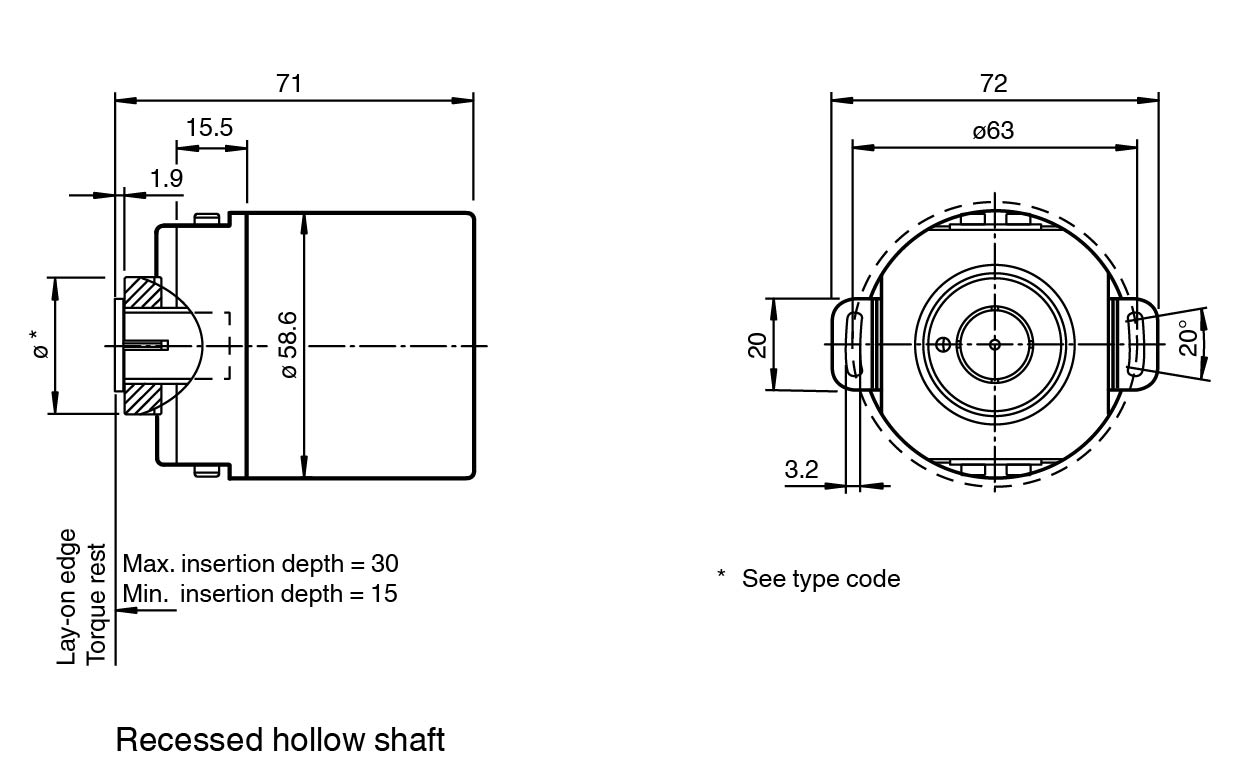

| 尺寸 | 尺寸 |
| 直径58 mm | 直径58 mm |
| 外壳 | 镀镍钢 ， 涂漆 |
| 法兰 | 铝 |
| 轴 | 不锈钢 |
| 轴向 | 24 N |
| 径向 | 198 N |
| 角度偏移 | ± 0,9 ° |
| 轴向偏移 | ±0.3 mm 静态 |
| 径向偏移 | ±0.5 mm 静态 |
| 直径 | 58 mm |
