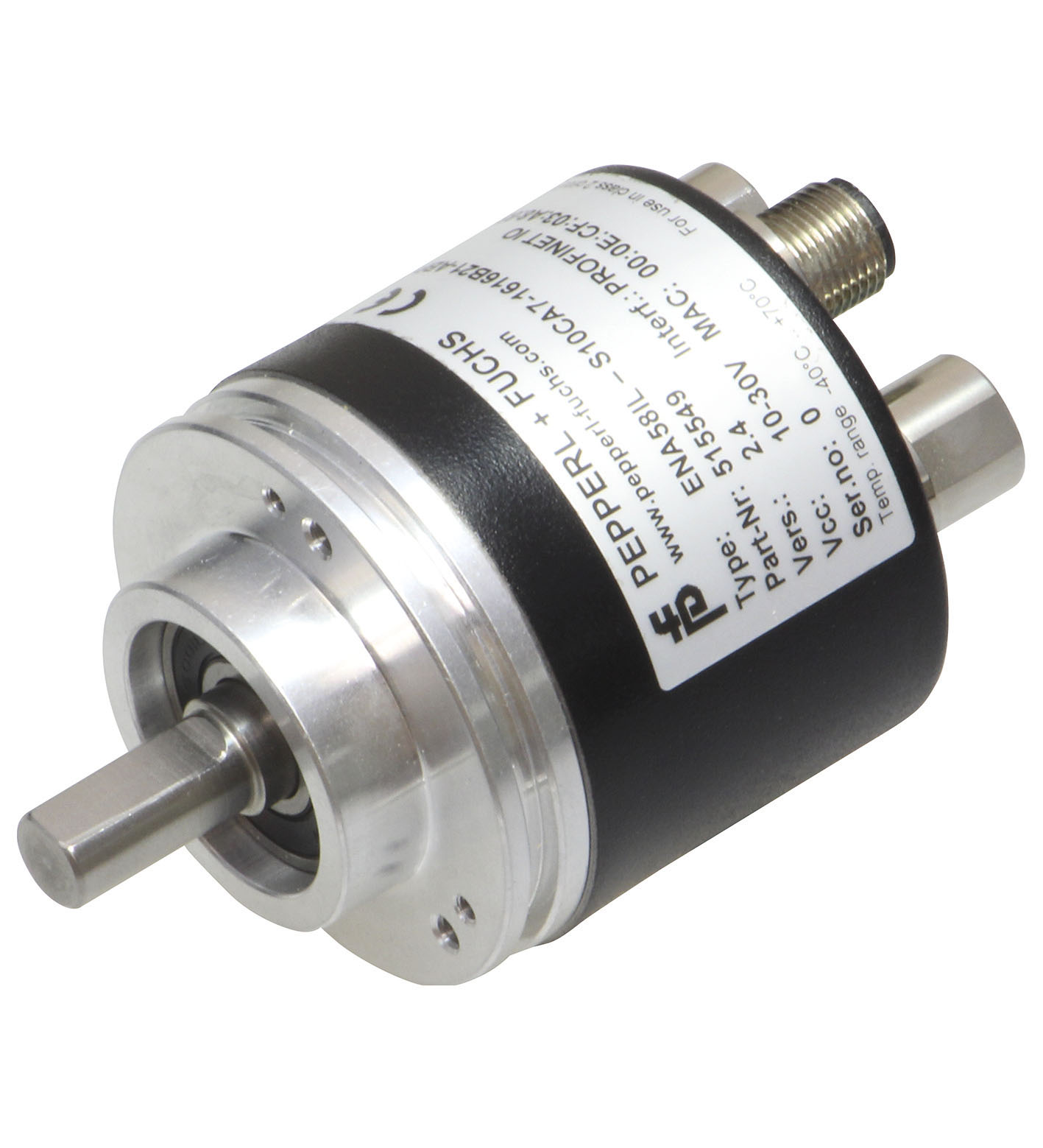

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 设备类型 | 绝对值编码器 |
| 线性度误差 | ≤ ± 0,1 ° |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | 大约 2,5 W |
| 可用前的时间延迟 | < 1000 ms |
| 输出码 | 二进制码 |
| Code course（计数方向） | 可调 |
| 接口类型 | PROFIBUS DP DPV0、DPV1、DPV2 |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit多匝可达 14 Bit总体解决方案可达 30 Bit | 单圈可达 16 Bit多匝可达 14 Bit总体解决方案可达 30 Bit |
| 传输速率 | ≤ 12 MBit/s |
| 单圈 | 可达 16 Bit |
| 多匝 | 可达 14 Bit |
| 总体解决方案 | 可达 30 Bit |
| 连接器 | 对于带轴向连接器出线口的型号或带径向连接器出线口的连接盖： Profibus：1 个插头 M12 x 1，5 针，B 码；1 个插座 M12 x 1，5 针，B 码 电源：1 个插头 M12 x 1，4 针，A 码 |
| 端子盒 | 对于配备带径向缆线出线口的连接盖的型号 |
| 防护等级 | DIN EN 60529 ， 轴向连接器出线口：IP54 连接盖和轴封：IP66/IP67 连接盖，无轴封：IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 1000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 外壳镀锌钢，涂漆法兰铝轴不锈钢 | 外壳镀锌钢，涂漆法兰铝轴不锈钢 |
| 质量 | 大约 300 g 用于不带连接盖的型号 大约 480 g 用于带连接盖的型号 |
| 旋转速度 | 最大 12000 min -1 对于 IP54、IP65 最大 3000 min -1 对于 IP66/IP67 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | < 3 Ncm |
| 轴负载 | 轴负载 |
| 轴向40 N径向110 N | 轴向40 N径向110 N |
| 外壳 | 镀锌钢，涂漆 |
| 法兰 | 铝 |
| 轴 | 不锈钢 |
| 轴向 | 40 N |
| 径向 | 110 N |
| 名称 | 用于不带连接盖的型号 : 端接器 ICZ-TR-V15B，零件号 127860（可选） |

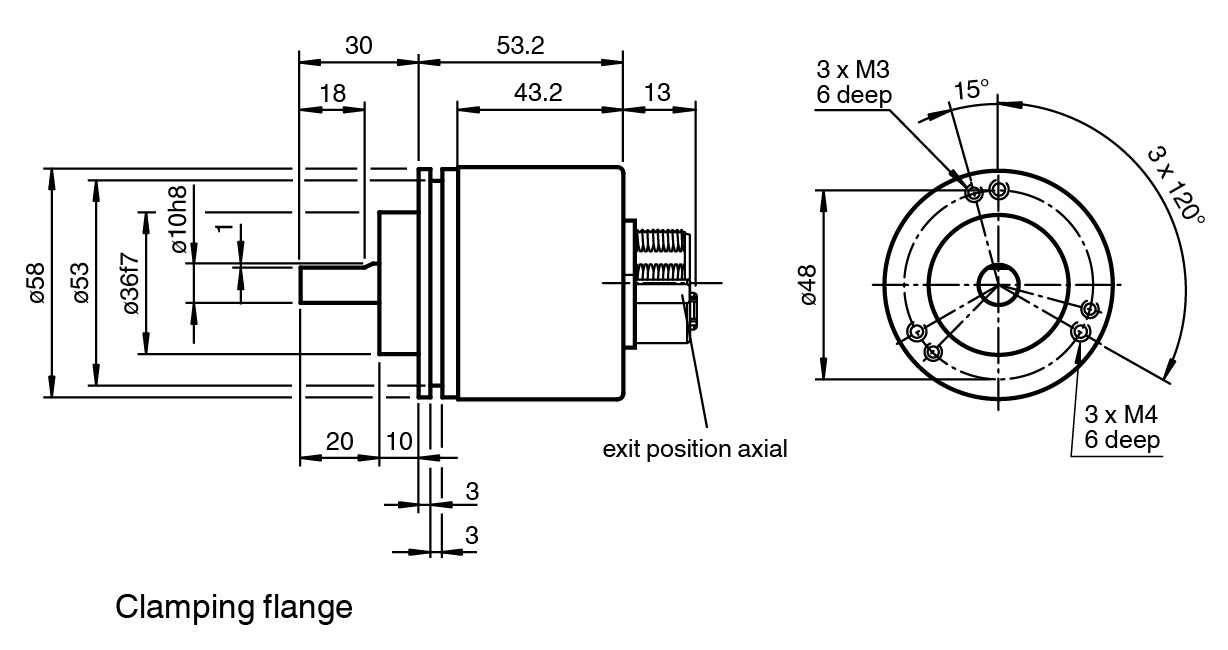

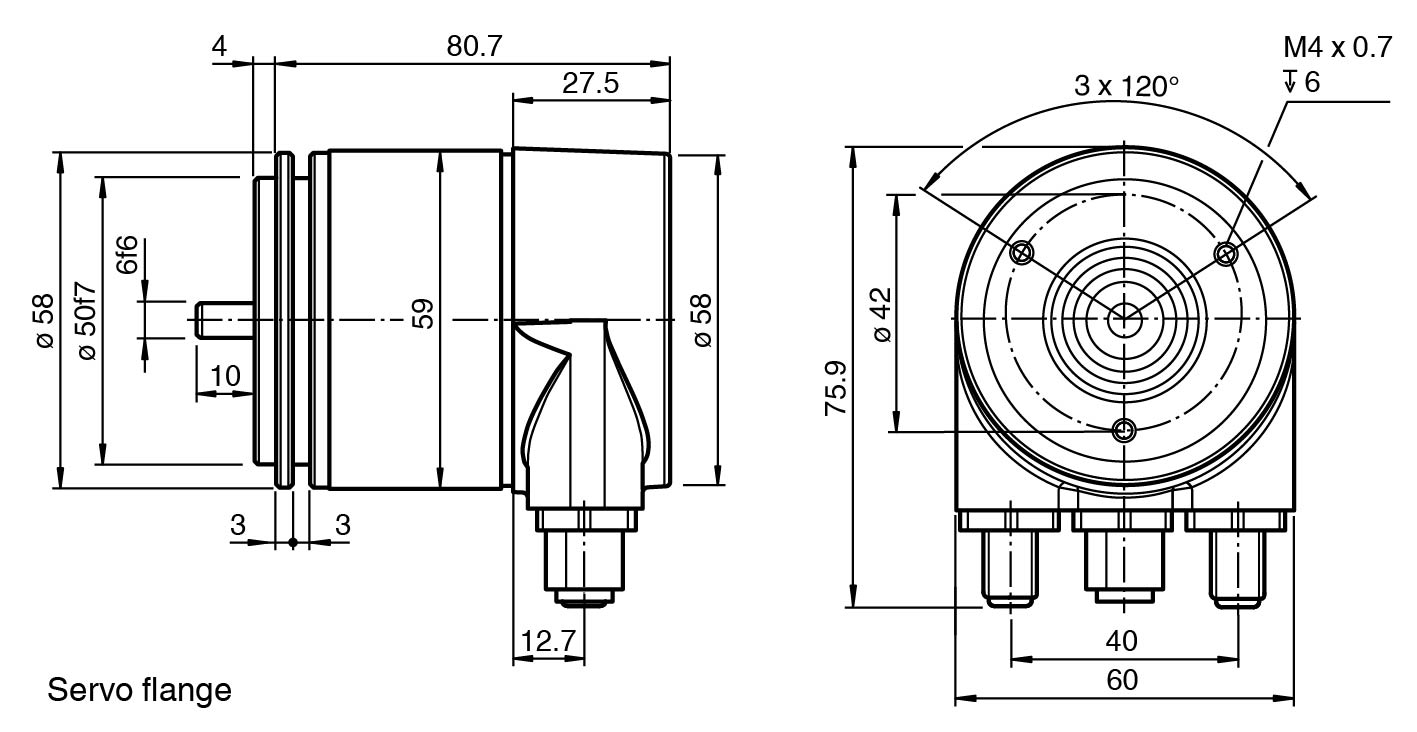

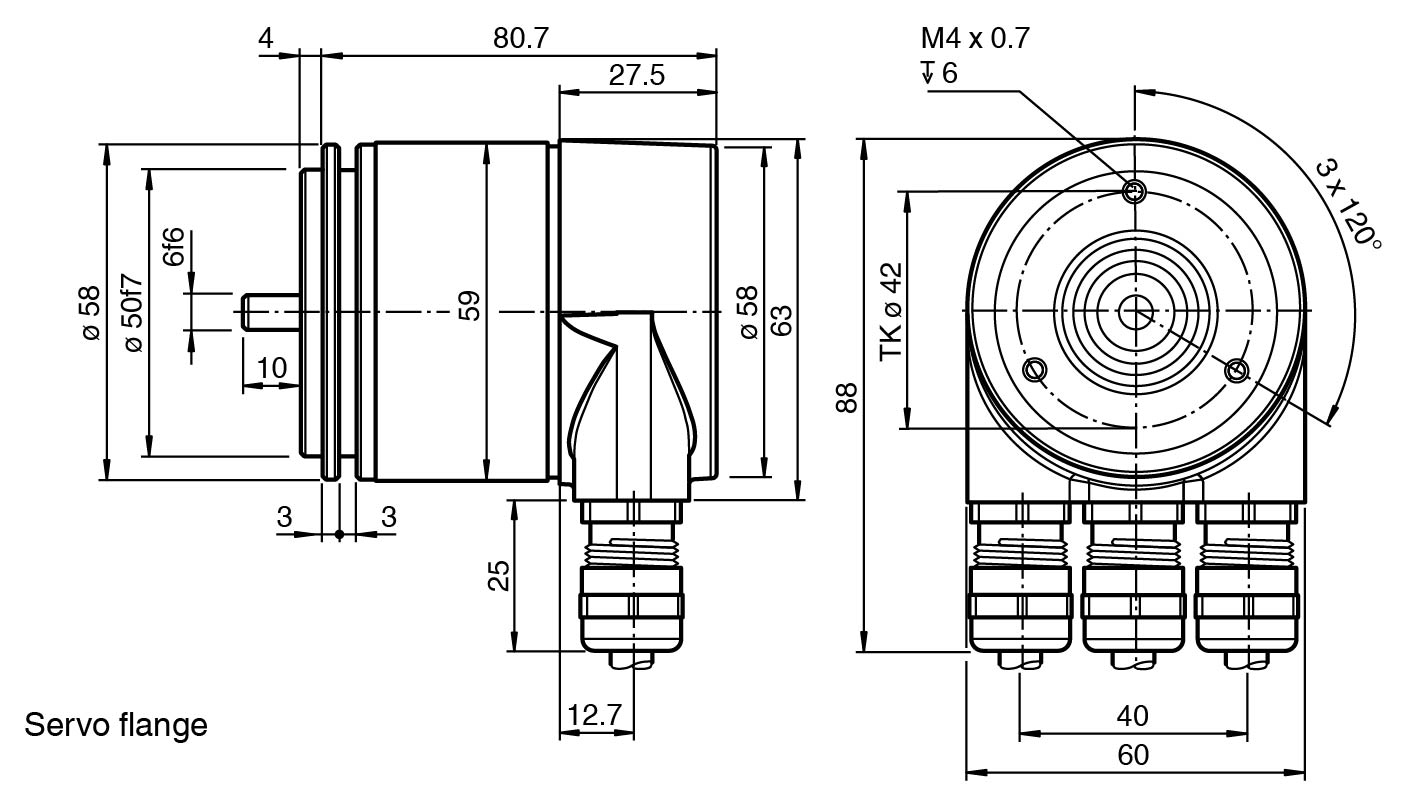

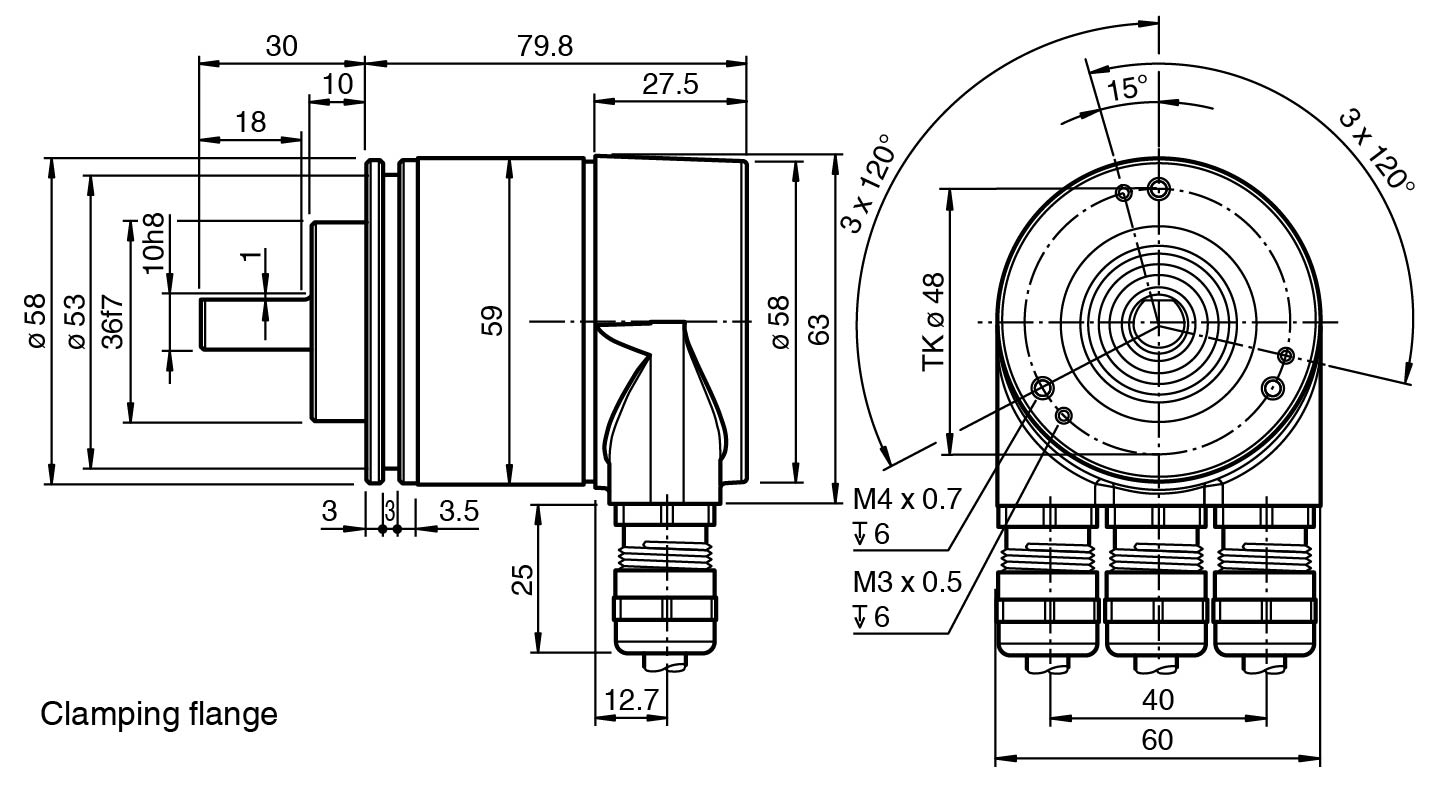

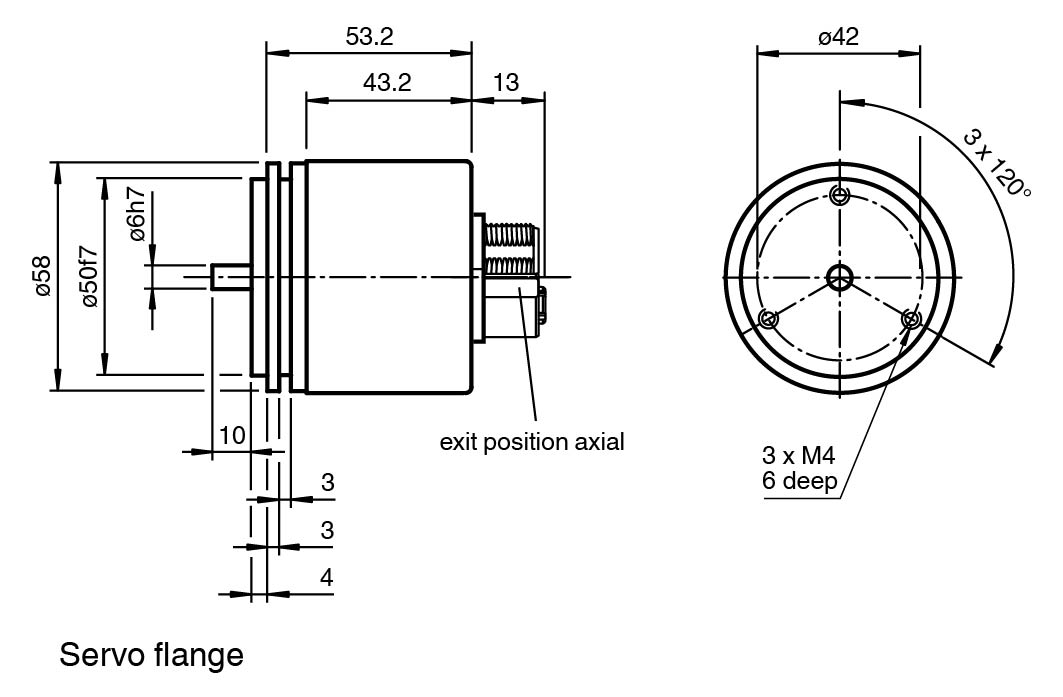

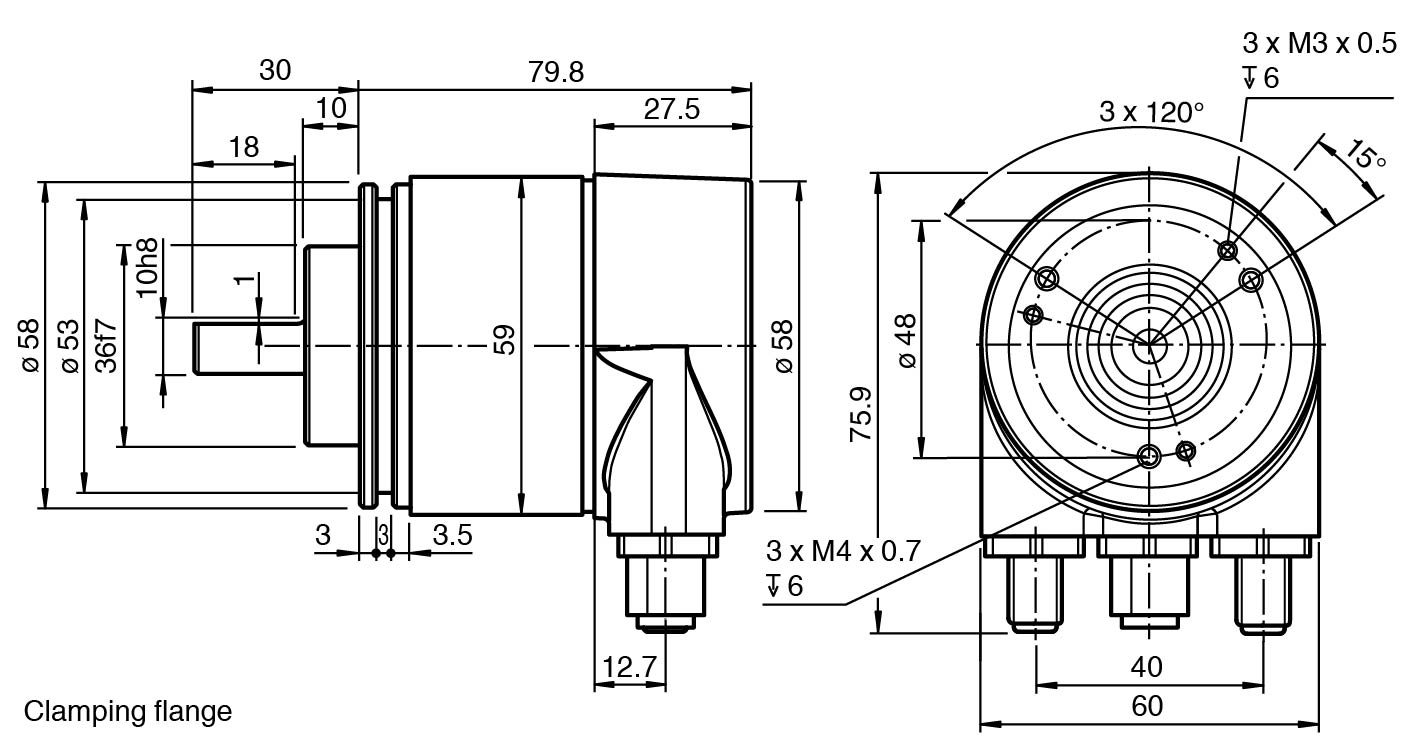

DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
