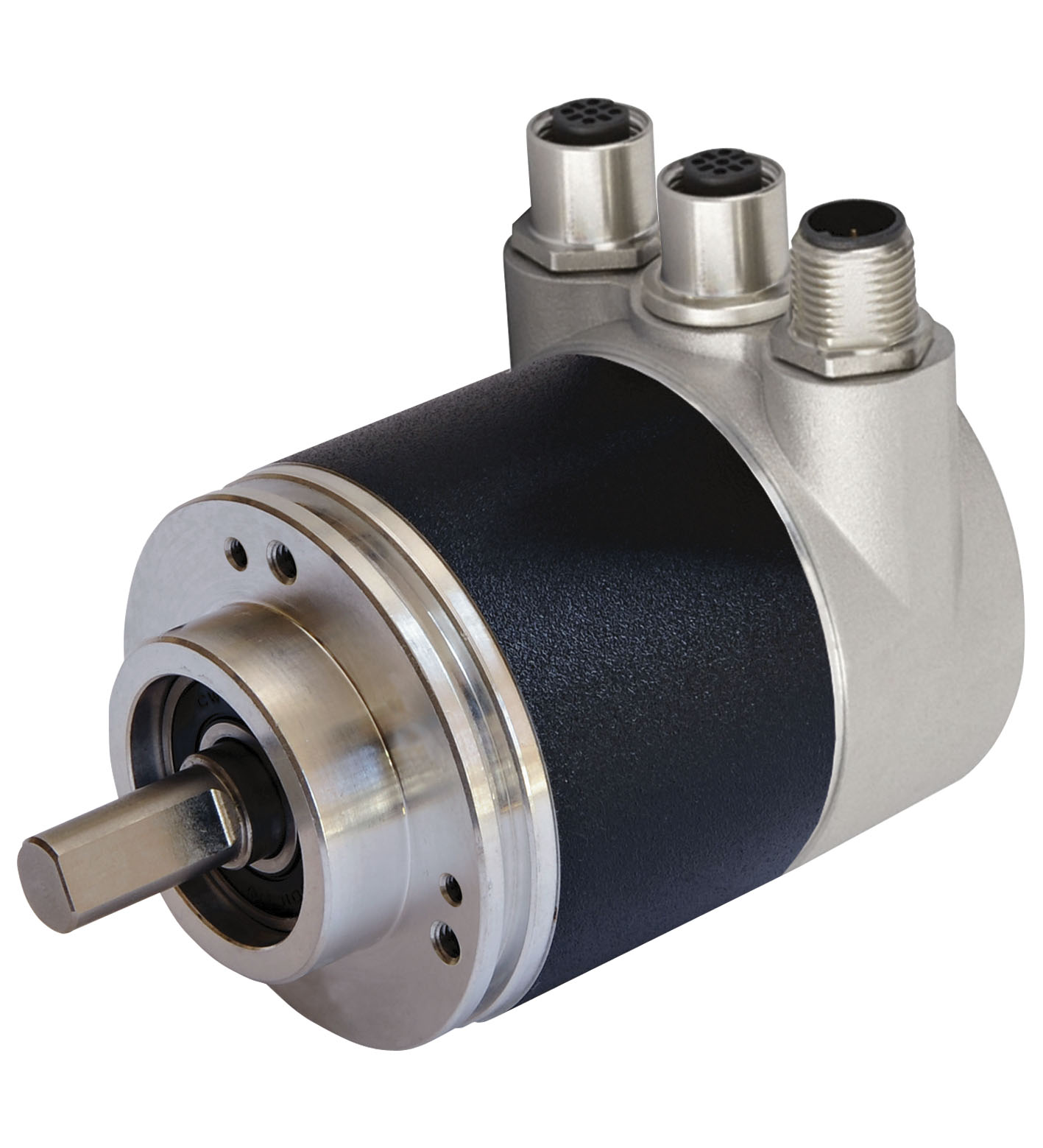

产品数据表
Datasheet
可下载打开资料

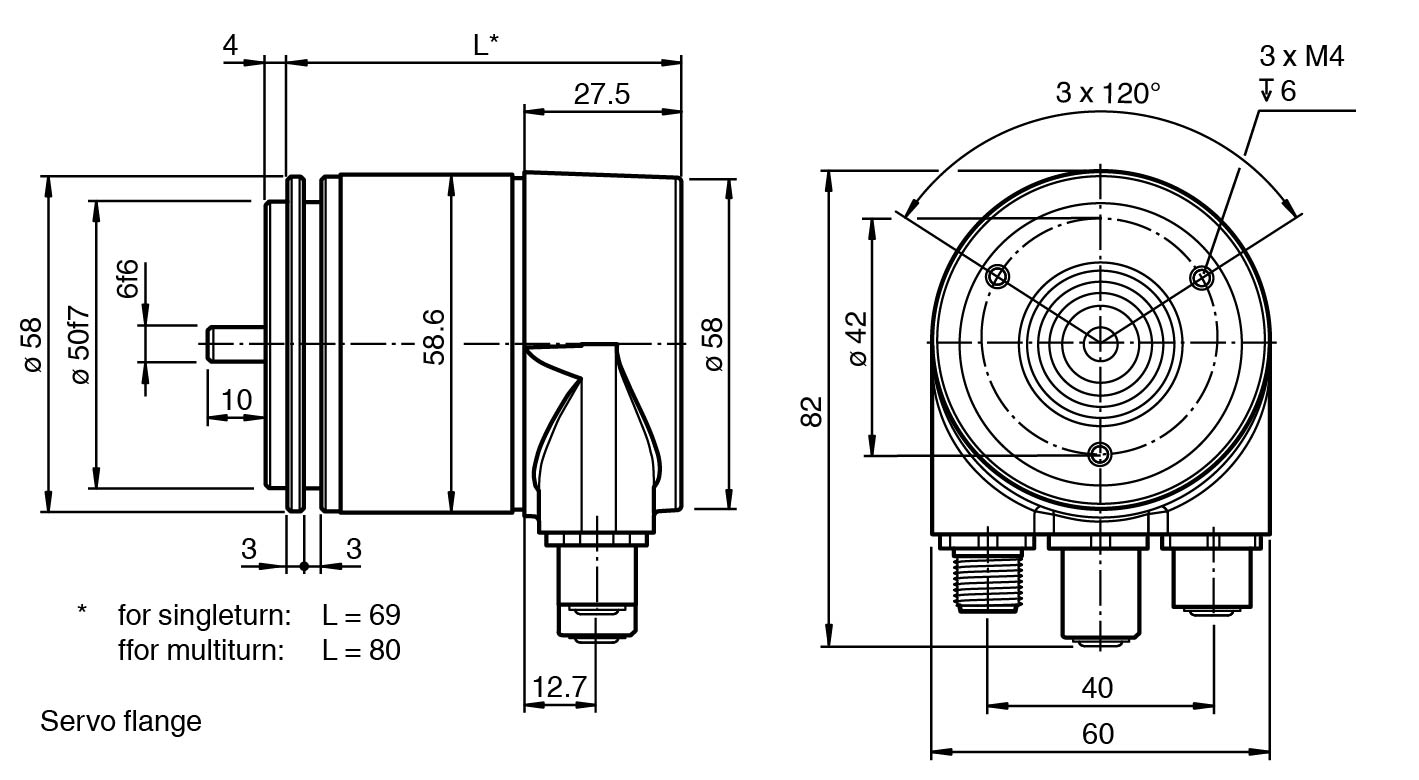

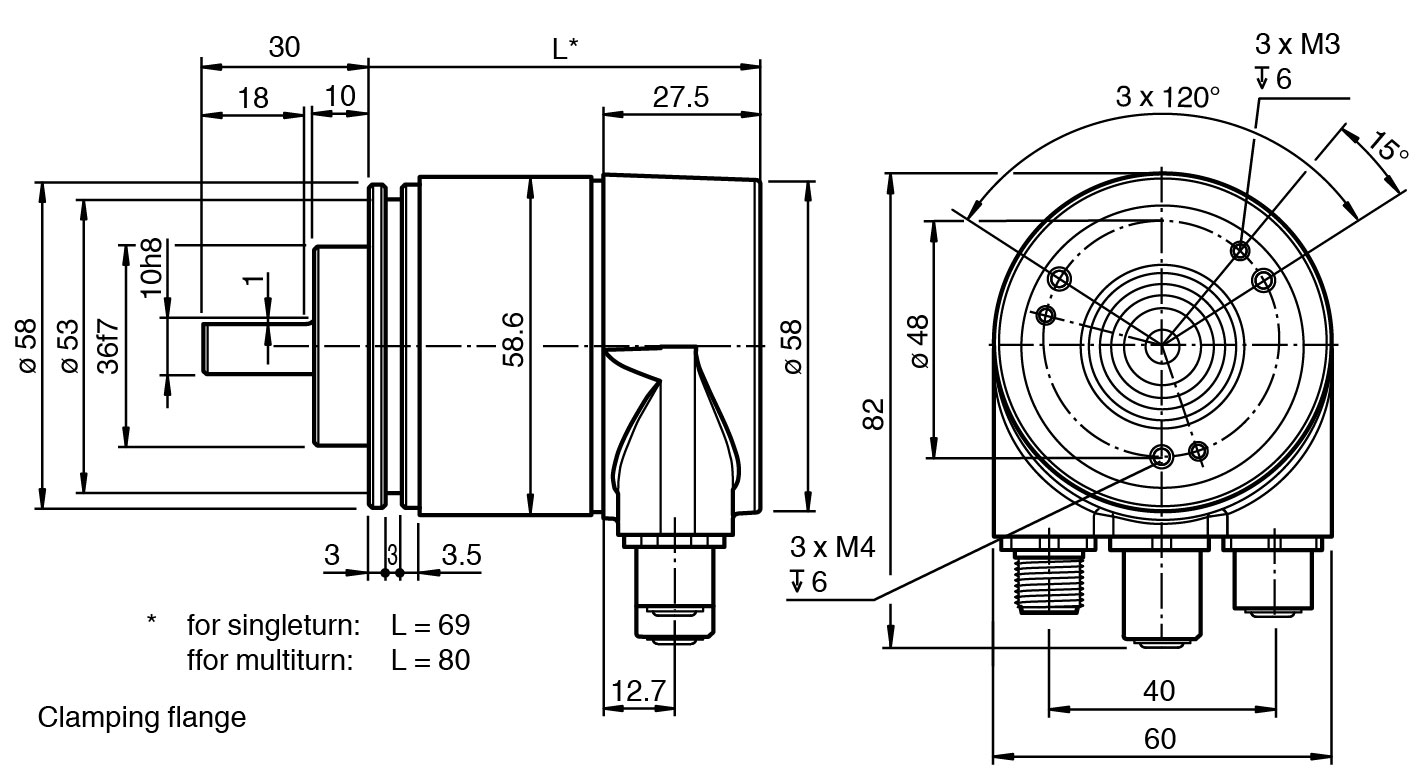

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 设备类型 | 绝对值编码器 |
| 线性度误差 | ≤ ± 0,02 ° （14 ...16 位） |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | 大约 4 W |
| 可用前的时间延迟 | < 15 s |
| 输出码 | 二进制码 |
| Code course（计数方向） | 可编程，顺时针递增（顺时针旋转，code course 递增）顺时针递减（顺时针旋转，code course 递减） |
| 接口类型 | PROFINET IO |
| 设备配置文件 | 编码器配置文件 V4.2 |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit多匝可达 14 Bit总体解决方案可达 30 Bit | 单圈可达 16 Bit多匝可达 14 Bit总体解决方案可达 30 Bit |
| 传输速率 | 100 MBit/s |
| 循环时间 | ≥ 250 µs |
| 单圈 | 可达 16 Bit |
| 多匝 | 可达 14 Bit |
| 总体解决方案 | 可达 30 Bit |
| 连接器 | 以太网：2 个插座 M12 x 1，4 针，D 码电源：1 个插头 M12 x 1，4 针，A 码 |
| 防护等级 | DIN EN 60529，铝型号：轴侧：IP64（无轴封）/IP66（有轴封）外壳侧：IP65 不锈钢型 (INOX)：完全达到 IP67 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 1000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 材料 |
| 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4305/AISI 303轴：不锈钢 1.4305 / AISI 303组合 3 (A)外壳：不锈钢 1.4404/AISI 316L法兰：不锈钢 1.4404/AISI 316L轴：不锈钢 1.4112/AISI 440B | 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4305/AISI 303轴：不锈钢 1.4305 / AISI 303组合 3 (A)外壳：不锈钢 1.4404/AISI 316L法兰：不锈钢 1.4404/AISI 316L轴：不锈钢 1.4112/AISI 440B |
| 质量 | 大约 370 g （组合 1） 大约 860 g （组合 2/3） |
| 旋转速度 | 最大 12000 min -1 防护等级 IP65 最大 3000 min -1 对于 IP66/IP67 |
| 惯性力矩 | 50 gcm2 |
| 起始扭矩 | < 5 Ncm |
| 轴负载 | 轴负载 |
| 轴向40 N径向110 N | 轴向40 N径向110 N |
| 组合 1 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 组合 2 (Inox) | 外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4305/AISI 303轴：不锈钢 1.4305 / AISI 303 |
| 组合 3 (A) | 外壳：不锈钢 1.4404/AISI 316L法兰：不锈钢 1.4404/AISI 316L轴：不锈钢 1.4112/AISI 440B |
| 轴向 | 40 N |
| 径向 | 110 N |
