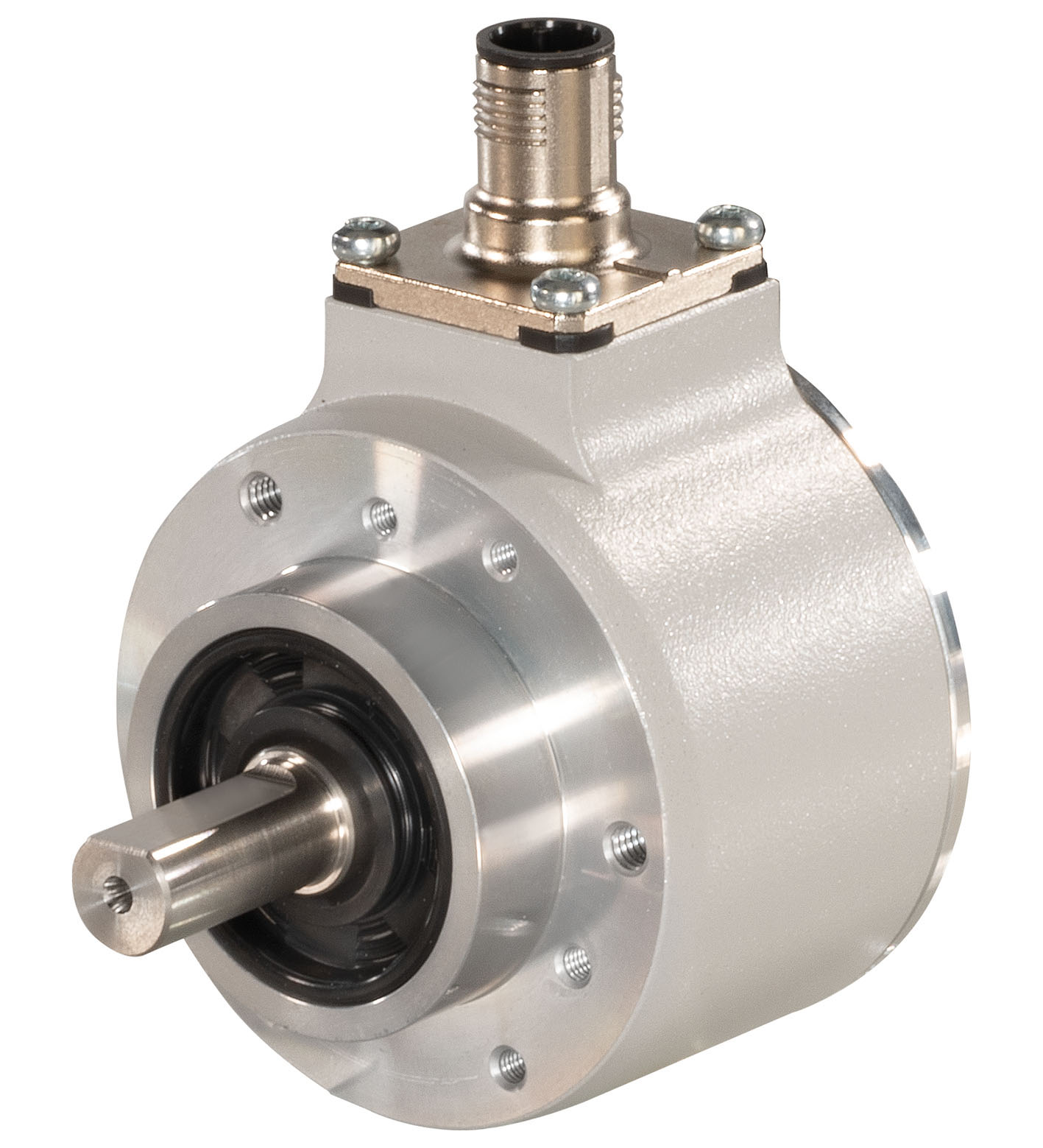

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 线性度误差 | ± 0,025 ° |
| 脉冲计数 | 最大 5000 |
| 工作电压 | 4,75 ... 30 V DC ， 反极性保护 |
| 空载电流 | 最大 50 mA |
| 输出类型 | 推挽式或 RS422（通用输出驱动器，输出电平取决于输入电压） |
| 负载电流 | 最大值/通道 40 mA ，短路保护 |
| 输出频率 | 最大 400 kHz |
| 上升时间 | 300 ns |
| A 到 B 相 | A 到 B 相 |
| 脉冲计数 < 360090 ° ± 9 ° 电气脉冲计数 ≥ 360090 ° ± 15 ° 电气 | 脉冲计数 < 360090 ° ± 9 ° 电气脉冲计数 ≥ 360090 ° ± 15 ° 电气 |
| 工作循环 | 1/2 ± 10 % |
| 脉冲计数 < 3600 | 90 ° ± 9 ° 电气 |
| 脉冲计数 ≥ 3600 | 90 ° ± 15 ° 电气 |

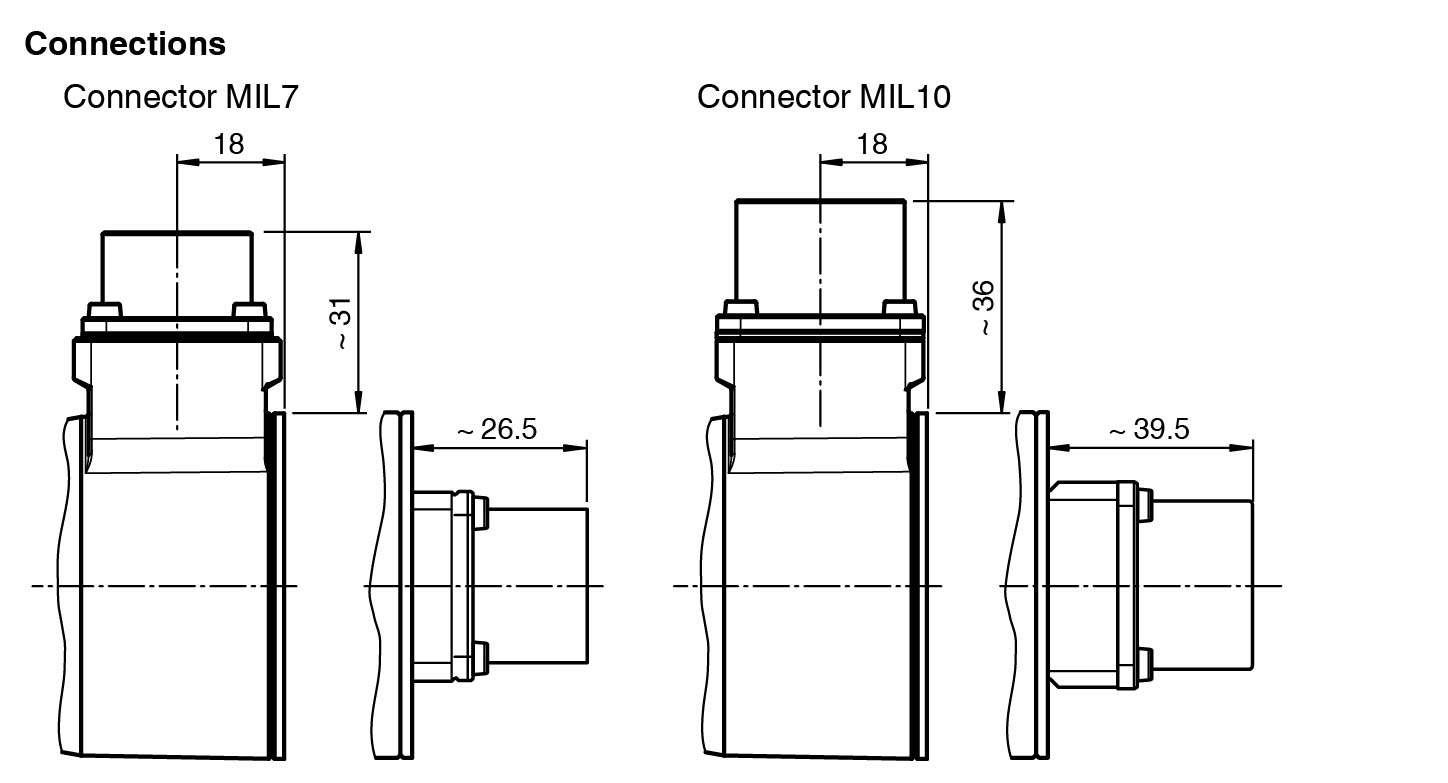

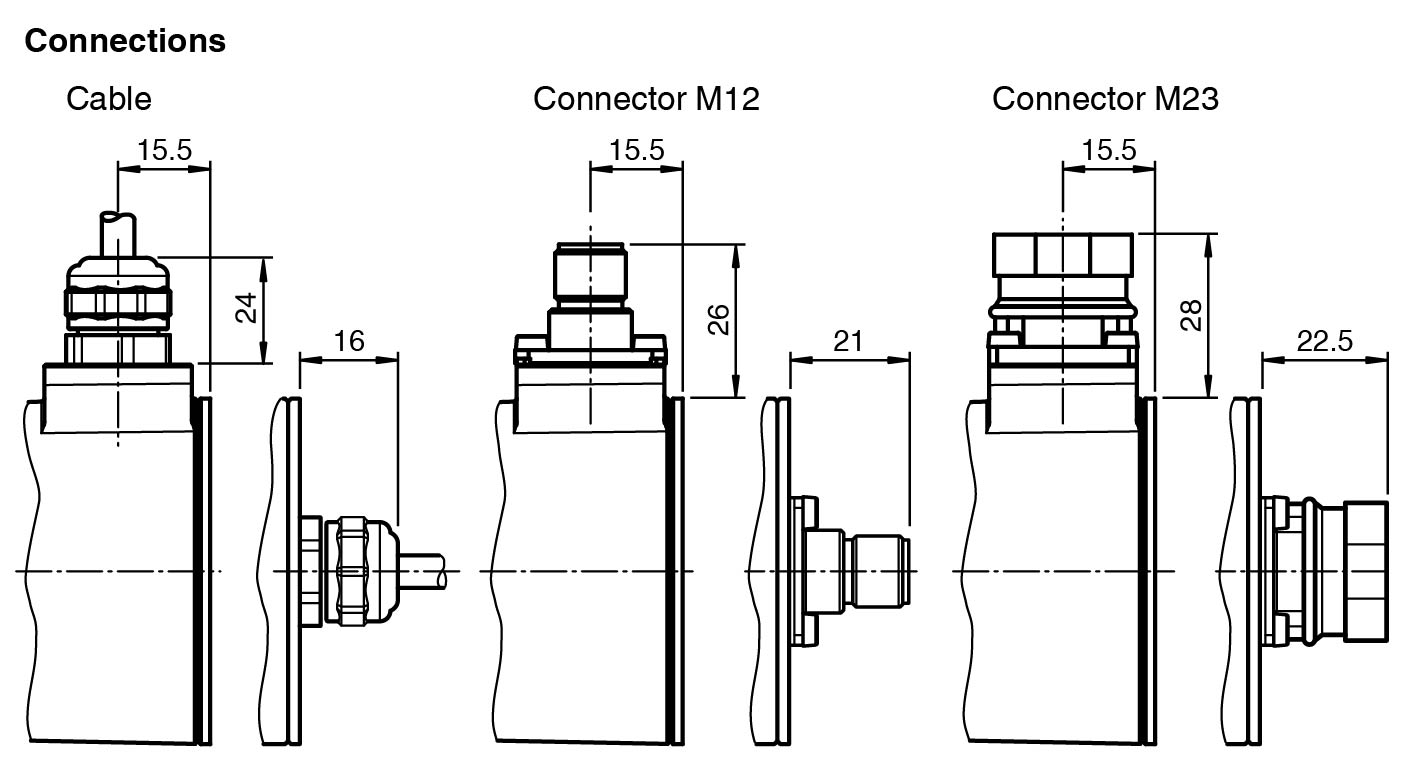

| 连接器 | M12 连接器，8 针 M12 连接器，5 针 M23 连接器，12 针 10 针 MIL 连接器 7 针 MIL 连接器 |
| 电缆 | ∅6 mm，4 x 2 x 0.14 mm2 |
| 防护等级 | DIN EN 60529，IP65、IP67 |
| 气候测试 | DIN EN 60068-2-78 ，无冷凝 |
| 发射干扰 | EN IEC 61000-6-4:2019 |
| 抗扰度 | EN IEC 61000-6-2:2019 |
| 耐冲击性 | DIN EN 60068-2-27，300 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，30 g，10 ... 2000 Hz |
| UL 认证 | E223176 ， cULus 认证，一般用途，2 类电源，1 类外壳 ， 如果产品上标有 UL 标记。 仅用于 NFPA 79 应用 适配器应要求提供现场配线 |
| 最高许可环境温度max. 80 °C (max. 176 °F) | 最高许可环境温度max. 80 °C (max. 176 °F) |
| 最高许可环境温度 | max. 80 °C (max. 176 °F) |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) ，固定电缆-5 ...85 °C (23 ...185 °F)，可移动电缆 |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 材料 | 材料 |
| 外壳铝粉末涂层法兰铝，平板轴实心轴 不锈钢 | 外壳铝粉末涂层法兰铝，平板轴实心轴 不锈钢 |
| 质量 | < 300 g 没有电缆 |
| 旋转速度 | 最大 12000 min -1 防护等级 IP65 最大 6000 min -1 防护等级 IP67 |
| 惯性力矩 | ≤ 35 gcm2 |
| 起始扭矩 | ≤ 0,01 Nm 防护等级 IP65 ≤ 0,025 Nm 防护等级 IP67 |
| 轴负载 | 轴负载 |
| 轴向40 N，最大 6000 min-110 N，最大 12000 min-1径向80 N，最大 6000 min-120 N，最大 12000 min-1 | 轴向40 N，最大 6000 min-110 N，最大 12000 min-1径向80 N，最大 6000 min-120 N，最大 12000 min-1 |
| 尺寸 | 尺寸 |
| 直径58,5 mm | 直径58,5 mm |
| 外壳 | 铝粉末涂层 |

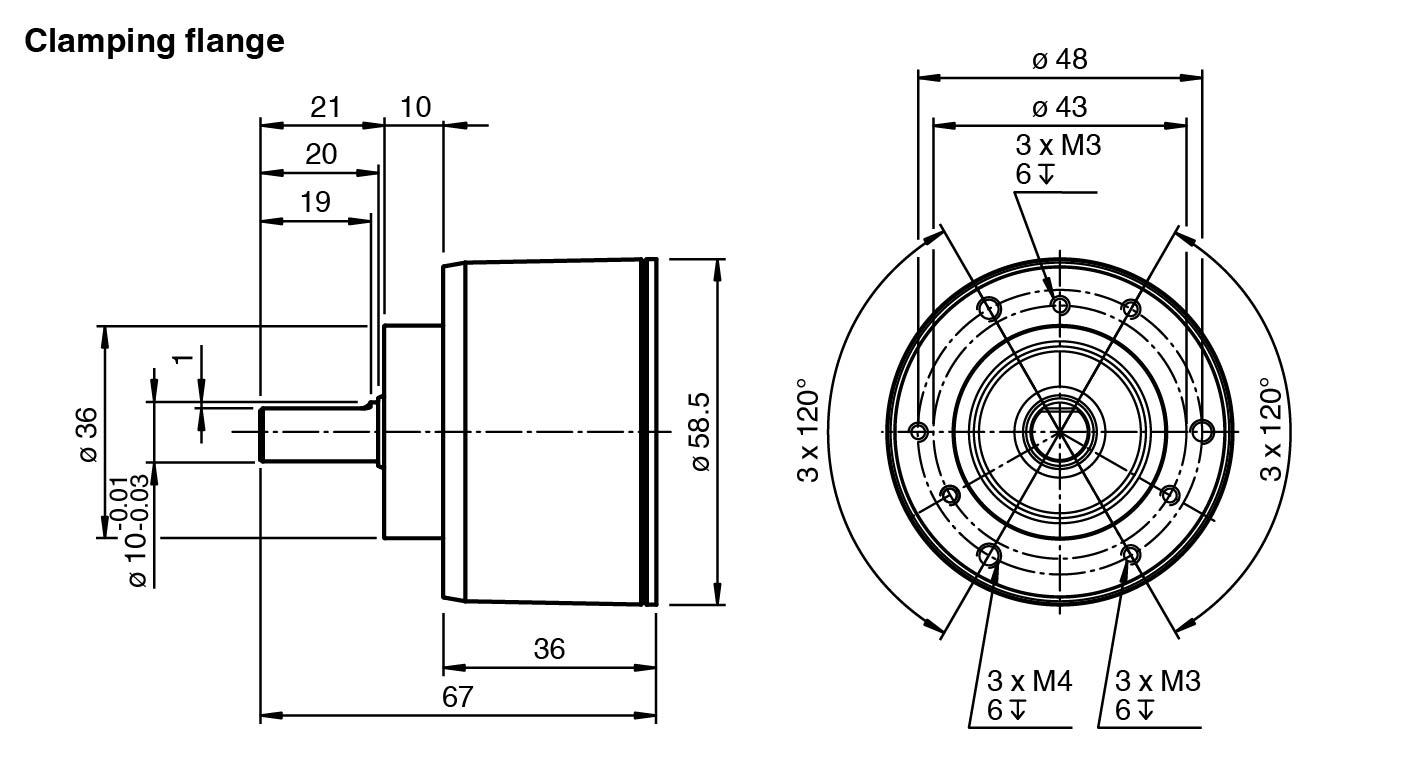

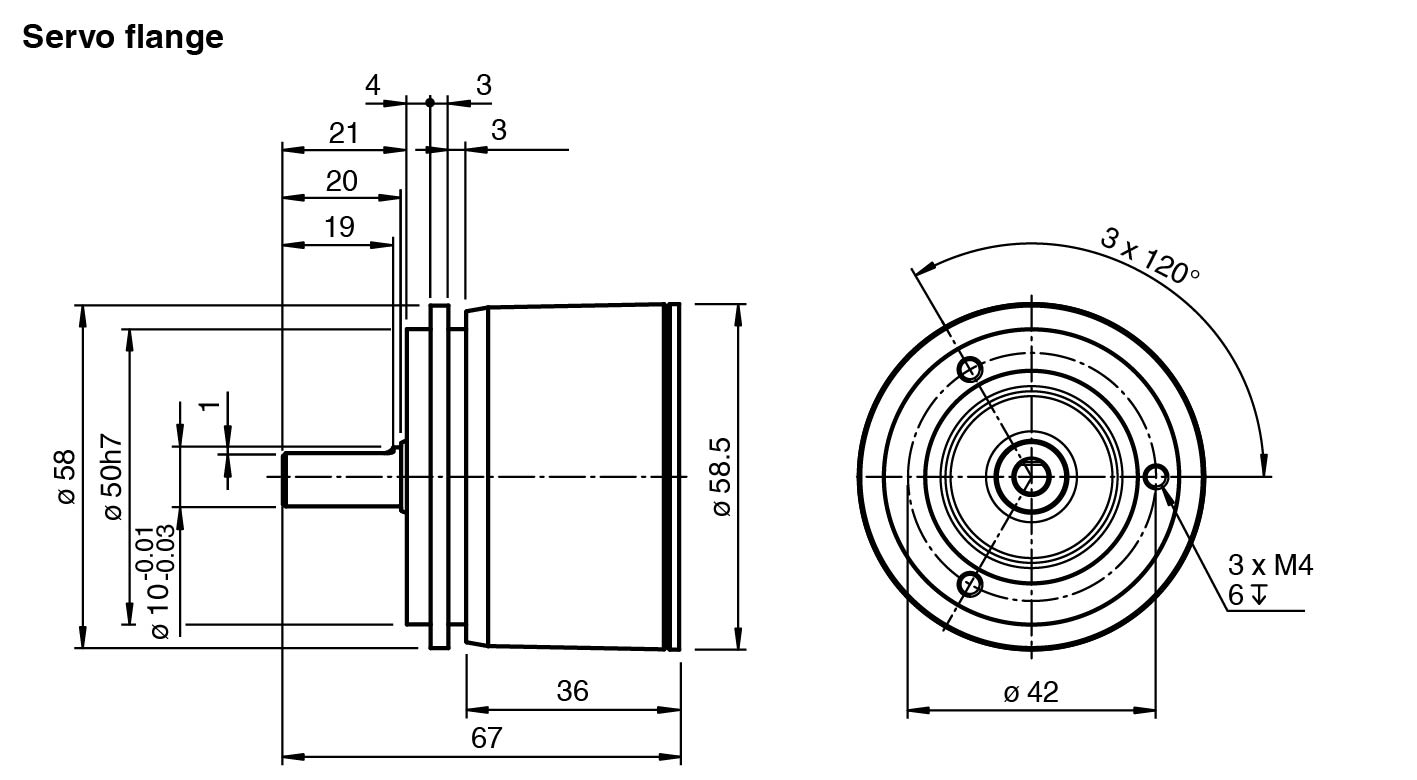

| 法兰 | 铝，平板 |
| 轴 | 实心轴 不锈钢 |
| 轴向 | 40 N，最大 6000 min-110 N，最大 12000 min-1 |
| 径向 | 80 N，最大 6000 min-120 N，最大 12000 min-1 |
| 直径 | 58,5 mm |
