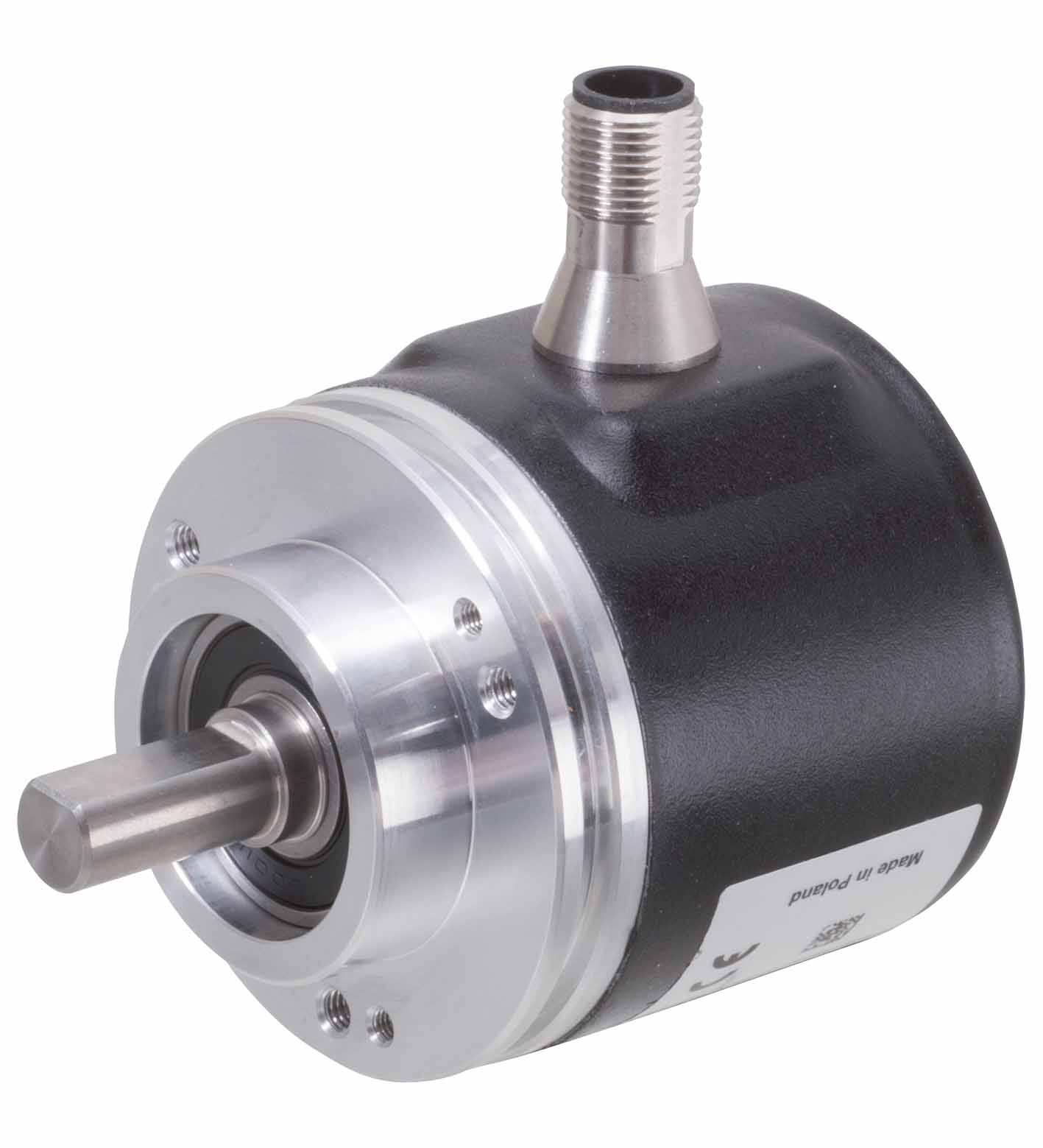

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 线性度误差 | ± 0,1 ° |
| 脉冲计数 | 可配置为 1 ...16384 |
| MTTFd | 140 a |
| 任务时间 (TM) | 20 a |
| L10 | 70 E+9 在转速为 6000 rpm 时 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 4,75 ... 30 V DC |
| 空载电流 | 最大 50 mA |
| 输出类型 | 可配置 HTL/TTL |
| 负载电流 | 最大值/通道 50 mA ，短路保护，反极性保护 |
| 输出频率 | 最大 1000 kHz |
| 上升时间 | 300 ns |
| A 到 B 相 | 90 ° ± 14 ° 适用于速度大于 100 min-1 的情形 |
| 工作循环 | 1/2 ± 15 % 适用于速度大于 100 min-1 的情形 |

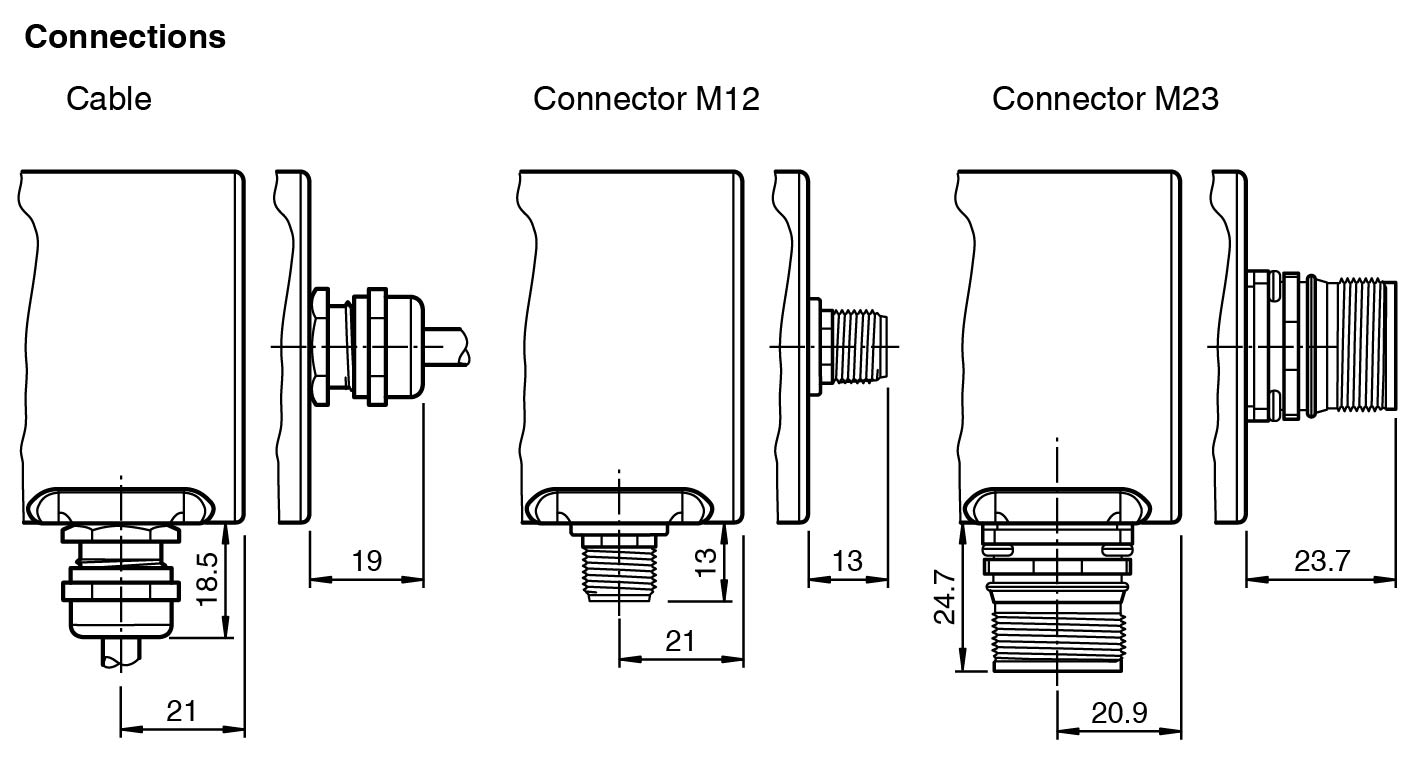

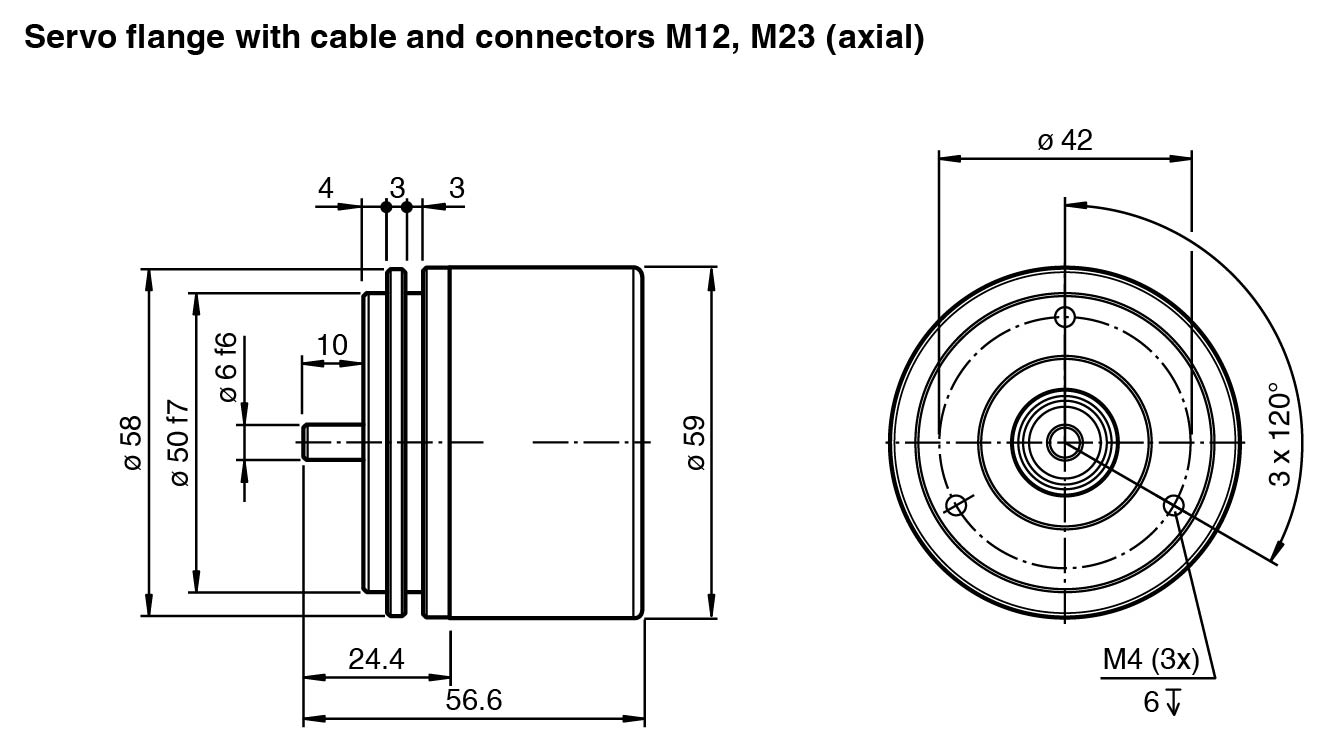

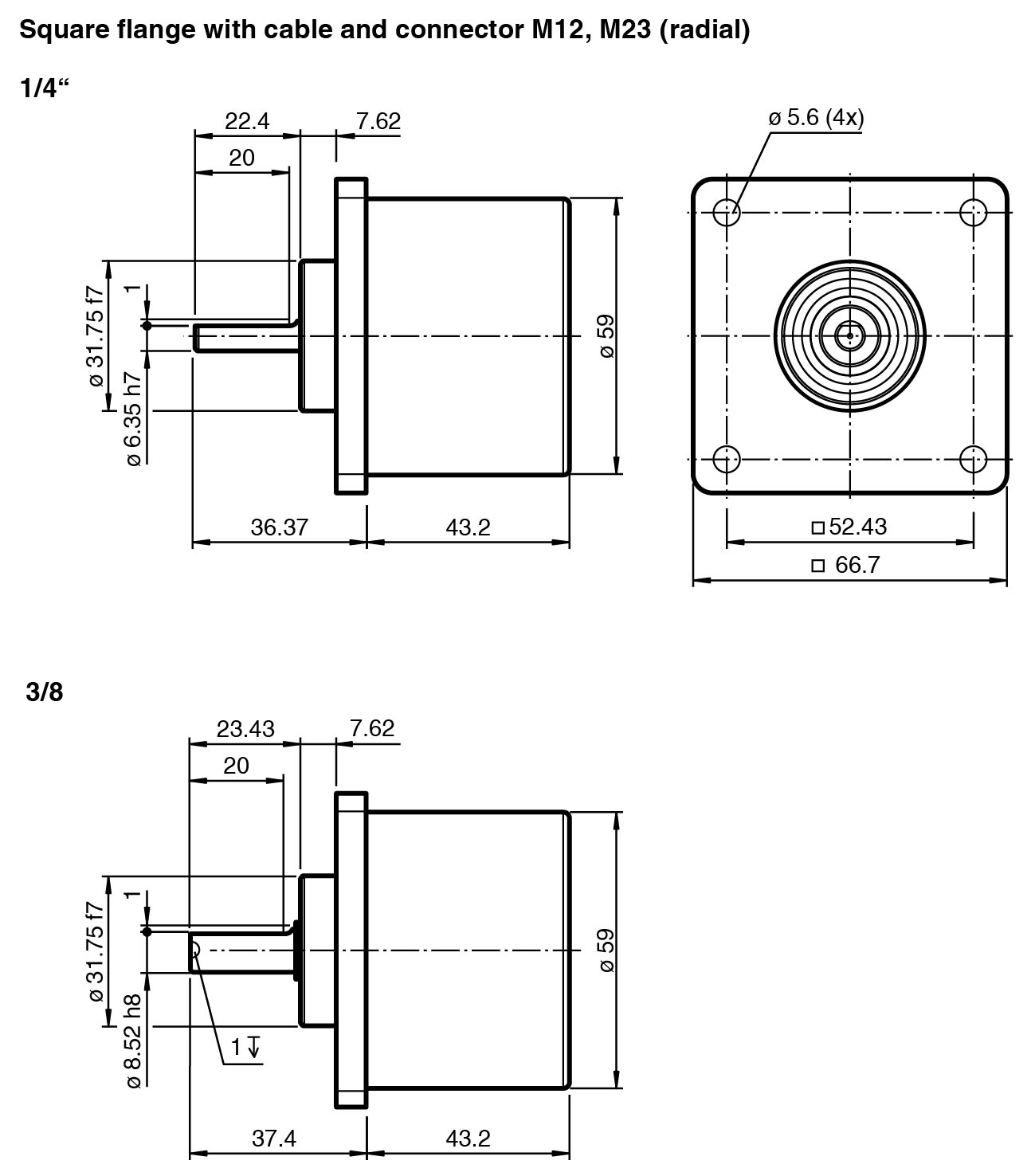

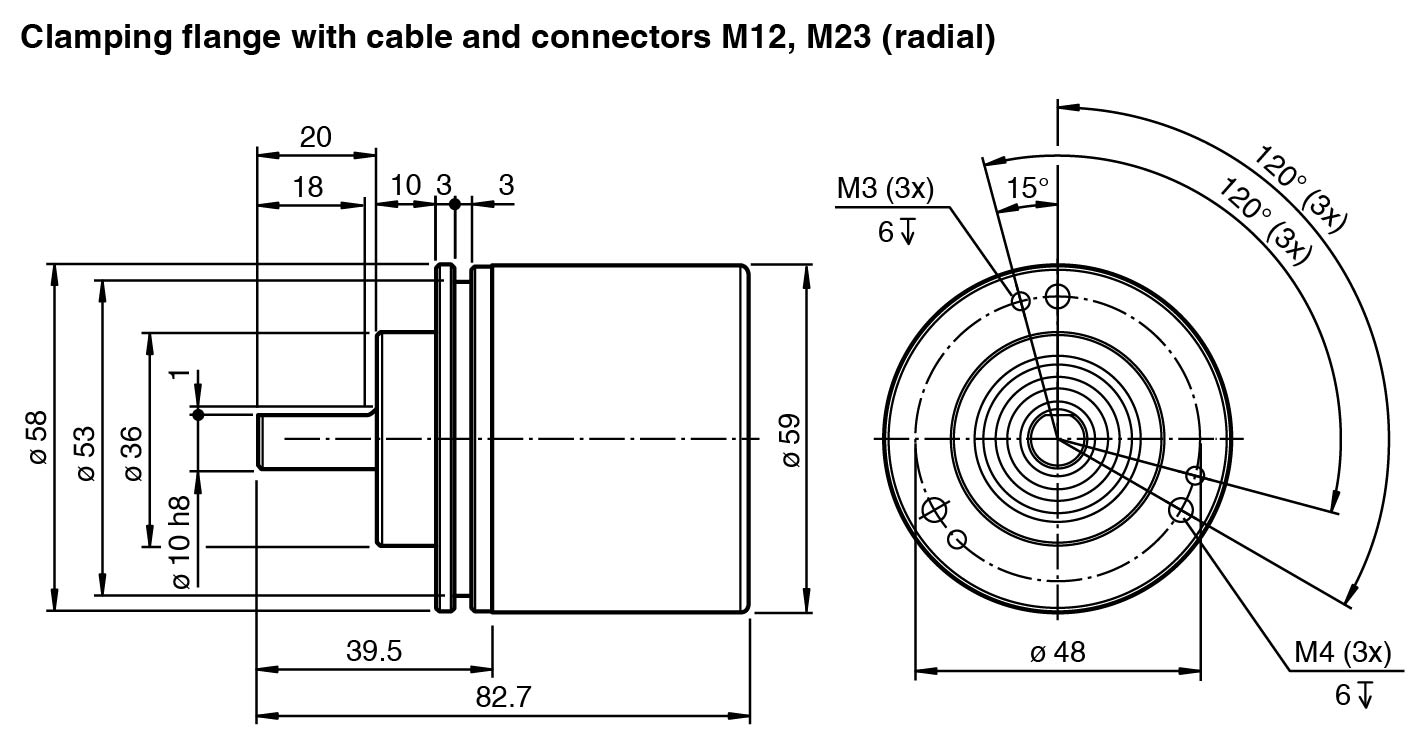

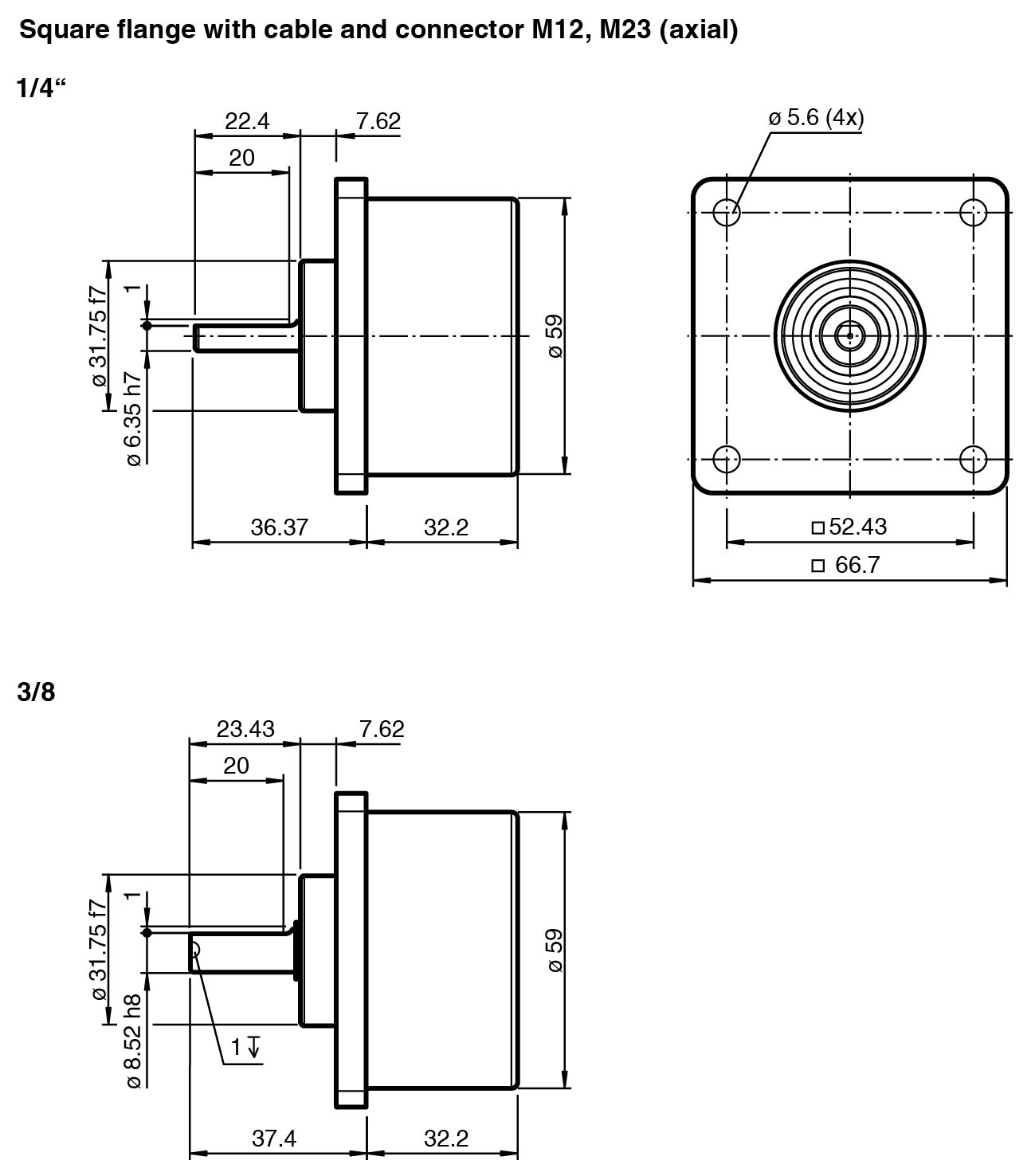

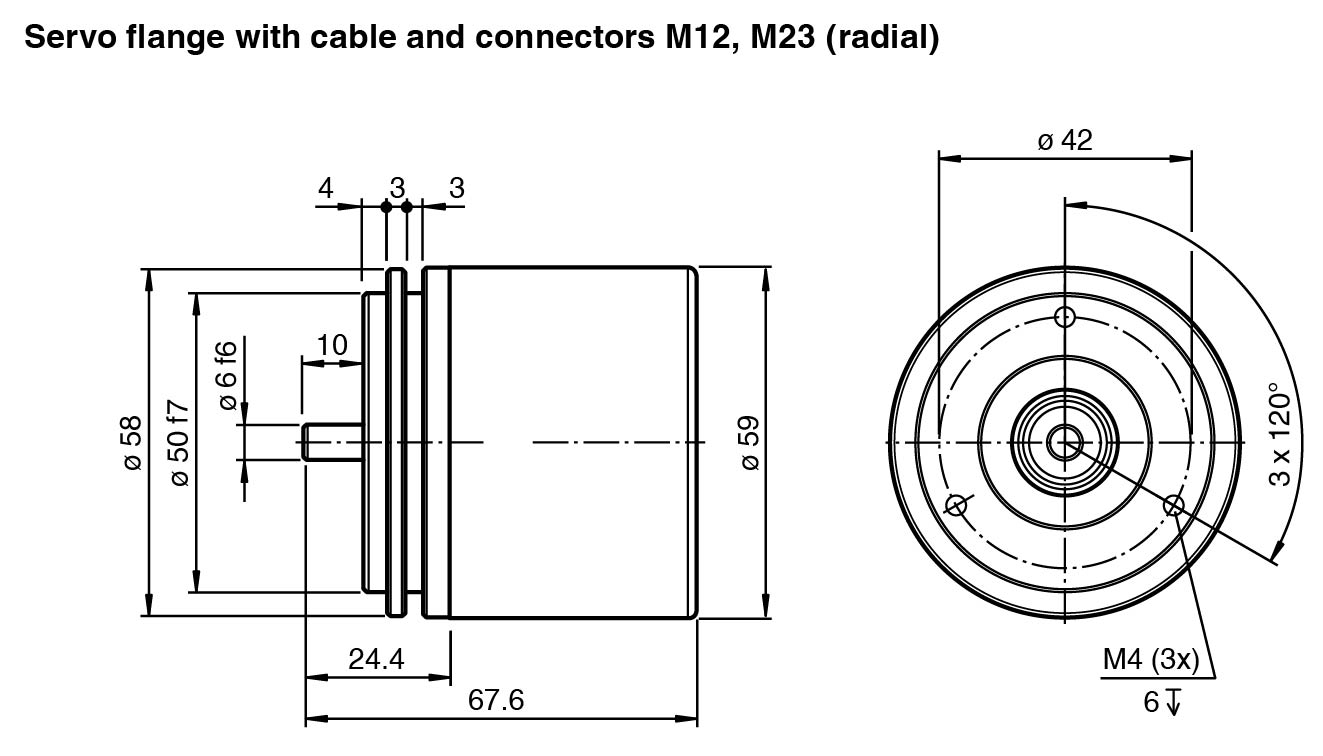

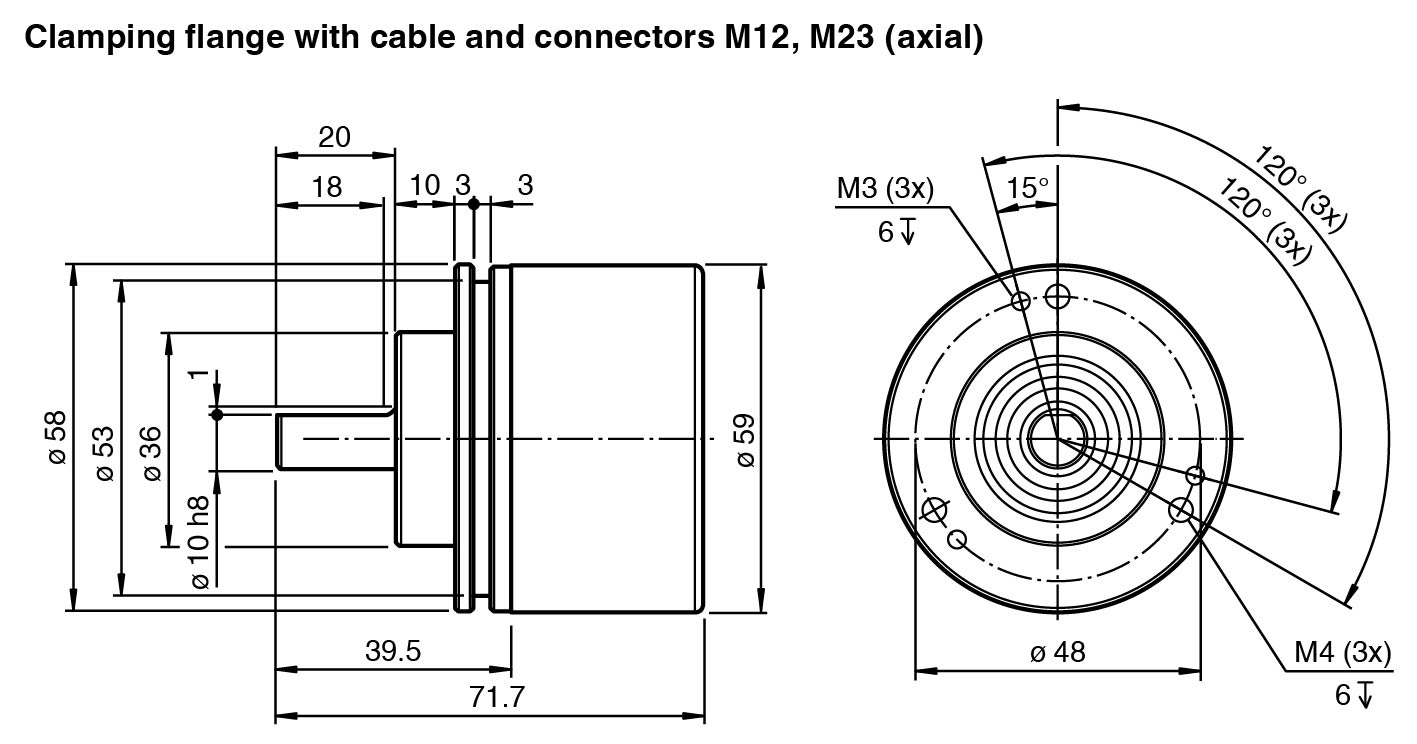

| 连接器 | M12 连接器，8 针 M12 连接器，5 针 M23 连接器，12 针 |
| 电缆 | ∅6 mm，4 x 2 x 0.14 mm2 |
| 防护等级 | DIN EN 60529，IP65、IP67 |
| 气候测试 | DIN EN 60068-2-78 ，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007/A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 1000 Hz |
| 工作温度 | 电缆，柔性：-5 ...70 °C (23 ...158 °F)电缆，固定式：-30 ...70 °C (-22 ...158 °F) 连接器型号：-40 ...85 °C (-40 ...185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 材料 | 材料 |
| 外壳镀镍钢 ， 涂漆法兰铝轴不锈钢 | 外壳镀镍钢 ， 涂漆法兰铝轴不锈钢 |
| 质量 | ca 300 g |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | ≤ 30 gcm2 |
| 起始扭矩 | ≤ 3 Ncm 防护等级 IP65 ， ≤ 5 Ncm 防护等级 IP67 |
| 轴负载 | 轴负载 |
| 轴向最大 40 N径向最大 110 N | 轴向最大 40 N径向最大 110 N |
| 尺寸 | 尺寸 |
| 直径58,5 mm | 直径58,5 mm |
| 外壳 | 镀镍钢 ， 涂漆 |
| 法兰 | 铝 |
| 轴 | 不锈钢 |
| 轴向 | 最大 40 N |
| 径向 | 最大 110 N |
| 直径 | 58,5 mm |
| 默认设置 | 输出类型 HTL ， 脉冲计数 1024 ， B 前的旋转方向 A（顺时针） |
