产品数据表
Datasheet
已就绪 · 可下载下载文件

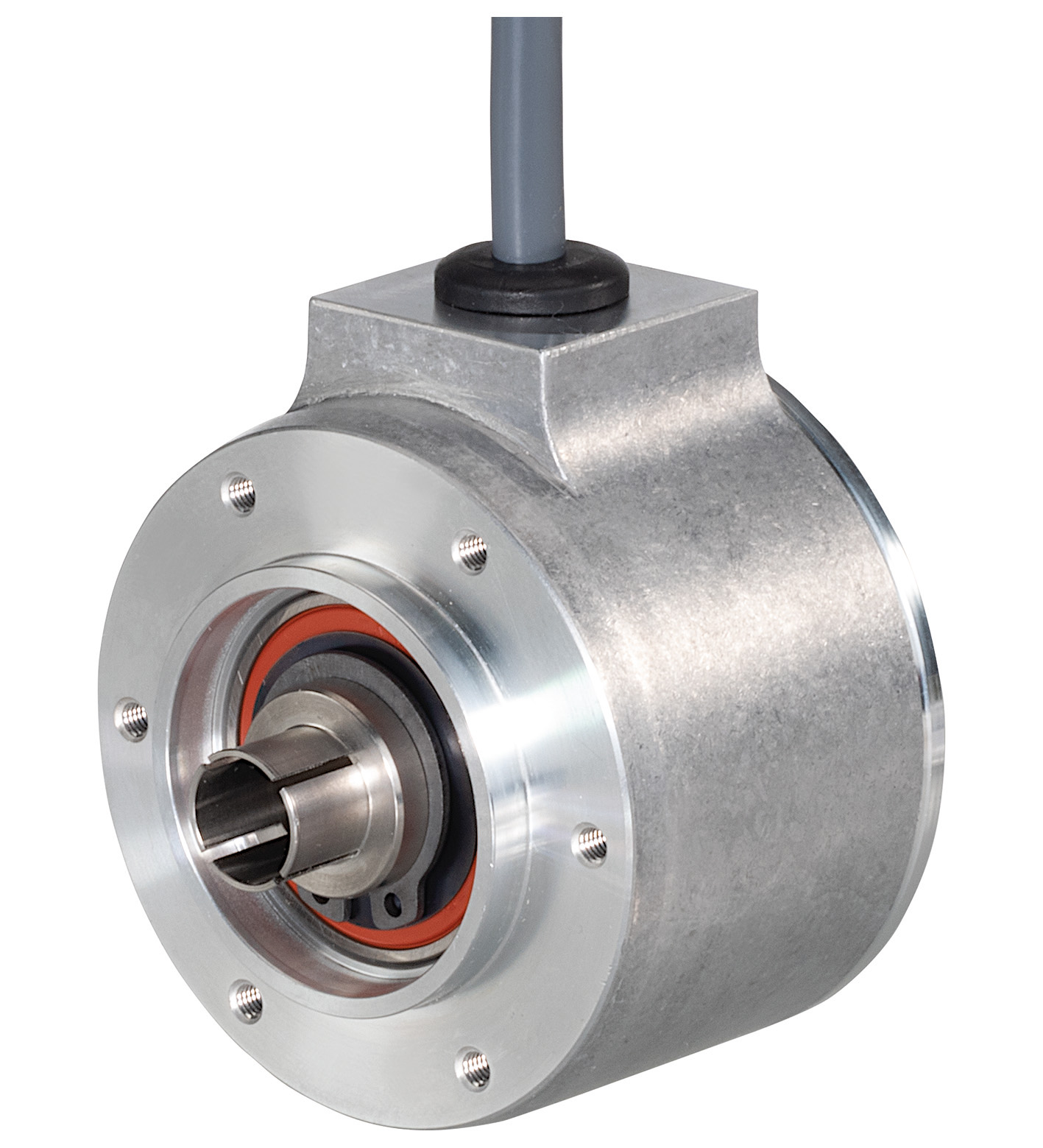

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 线性度误差 | ± 0,025 ° |
| 脉冲计数 | 最大 2048 |
| 工作电压 | 4,75 ... 30 V DC ， 反极性保护 |
| 空载电流 | 最大 50 mA |
| 输出类型 | 推挽式或 RS422（通用输出驱动器，输出电平取决于输入电压） |
| 负载电流 | 最大值/通道 40 mA ，短路保护 |
| 输出频率 | 最大 400 kHz |
| 上升时间 | 300 ns |
| A 到 B 相 | 90 ° ± 9 ° 电气 |
| 工作循环 | 1/2 ± 10 % |

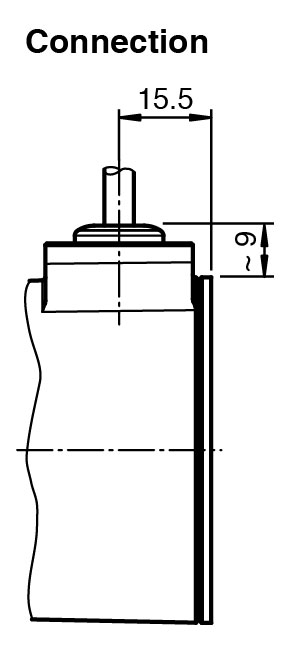

| 电缆 | ∅6 mm，4 x 2 x 0.14 mm2 |
| 防护等级 | DIN EN 60529，IP54 |
| 气候测试 | DIN EN 60068-2-78 ，无冷凝 |
| 发射干扰 | EN IEC 61000-6-4:2019 |
| 抗扰度 | EN IEC 61000-6-2:2019 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| UL 认证 | E223176 ， cULus 认证，一般用途，2 类电源，1 类外壳 ， 如果产品上标有 UL 标记。 仅用于 NFPA 79 应用 适配器应要求提供现场配线 |
| 工作温度 | -20 ... 70 °C (-4 ... 158 °F) ，固定缆线 -5 ... 70 °C (23 ... 158 °F) ，可移动缆线 |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 材料 | 材料 |
| 外壳铝，平板法兰铝，平板轴空心轴 不锈钢 | 外壳铝，平板法兰铝，平板轴空心轴 不锈钢 |
| 质量 | < 300 g 没有电缆 |
| 旋转速度 | 最大 3000 min -1 |
| 惯性力矩 | ≤ 70 gcm2 |
| 起始扭矩 | ≤ 0,04 Nm |
| 轴负载 | 轴负载 |
| 角度偏移最大 1 °轴向偏移最大 1 mm | 角度偏移最大 1 °轴向偏移最大 1 mm |

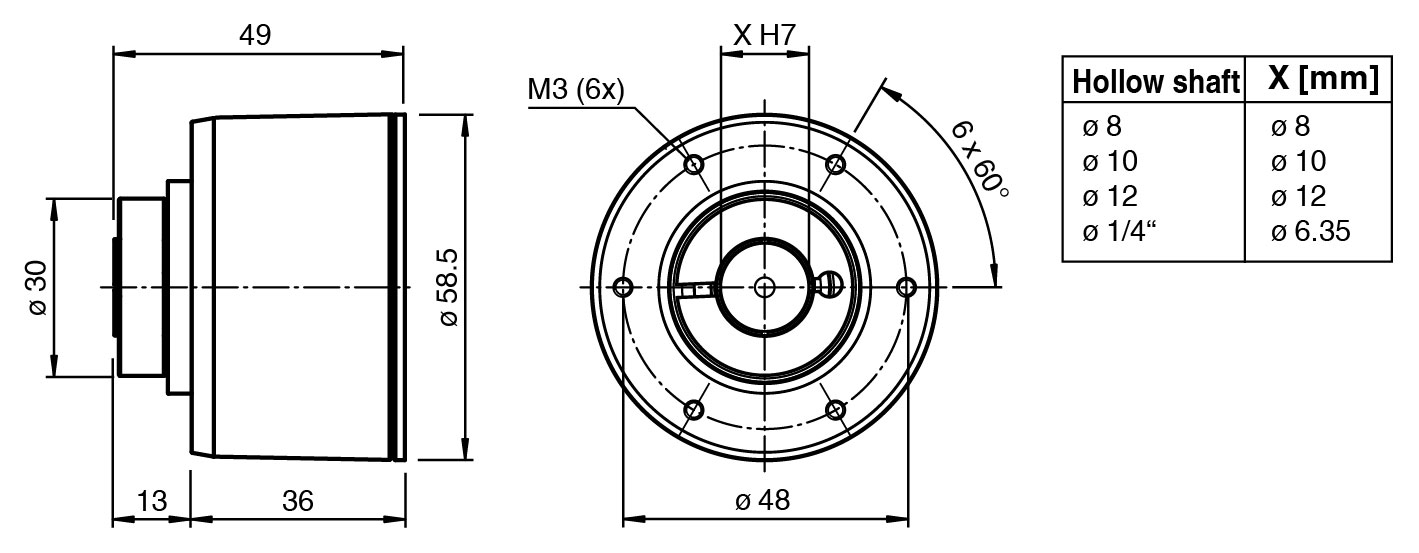

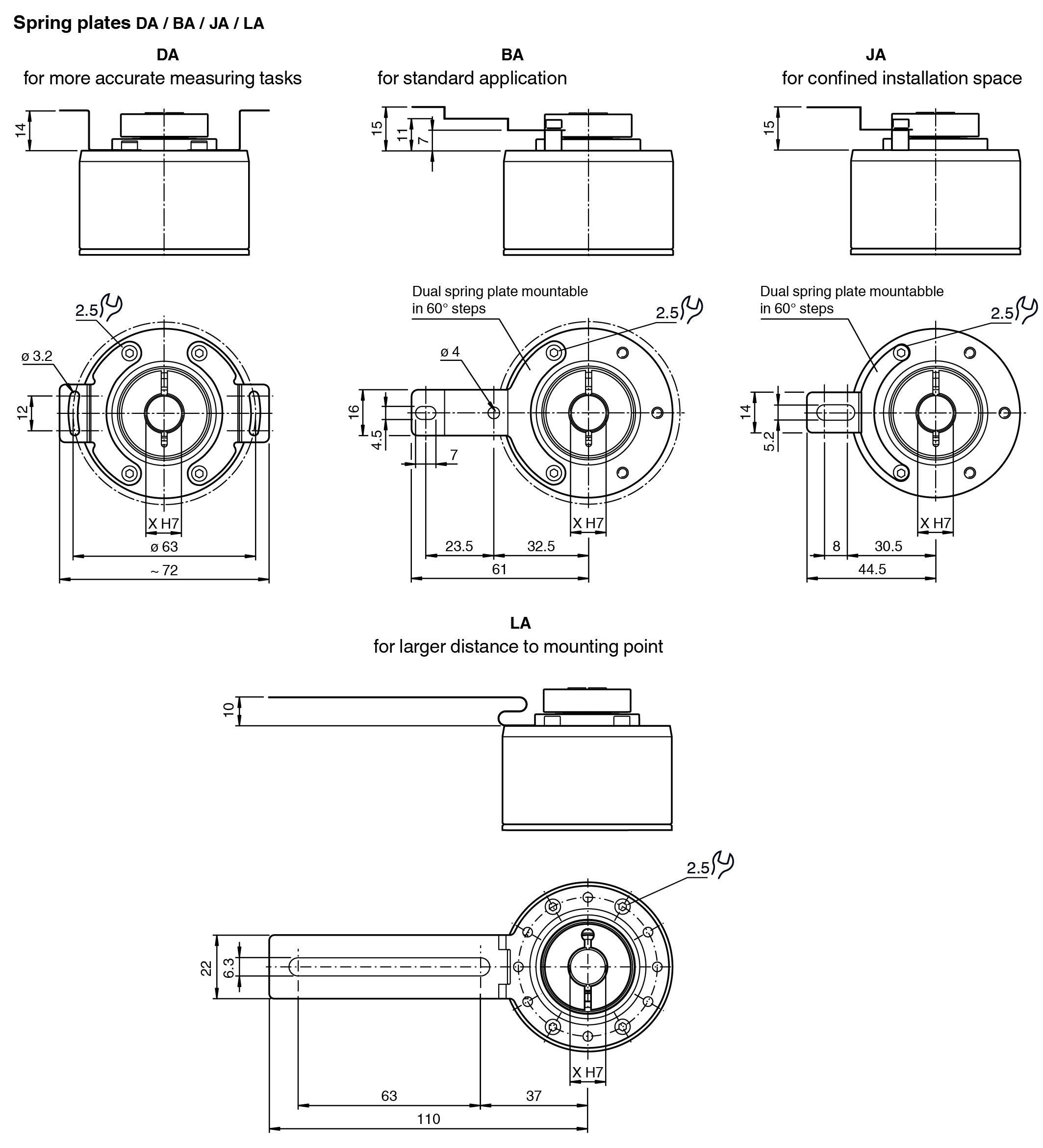

| 尺寸 | 尺寸 |
| 直径58,5 mm | 直径58,5 mm |
| 外壳 | 铝，平板 |
| 法兰 | 铝，平板 |
| 轴 | 空心轴 不锈钢 |
| 角度偏移 | 最大 1 ° |
| 轴向偏移 | 最大 1 mm |
| 直径 | 58,5 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
