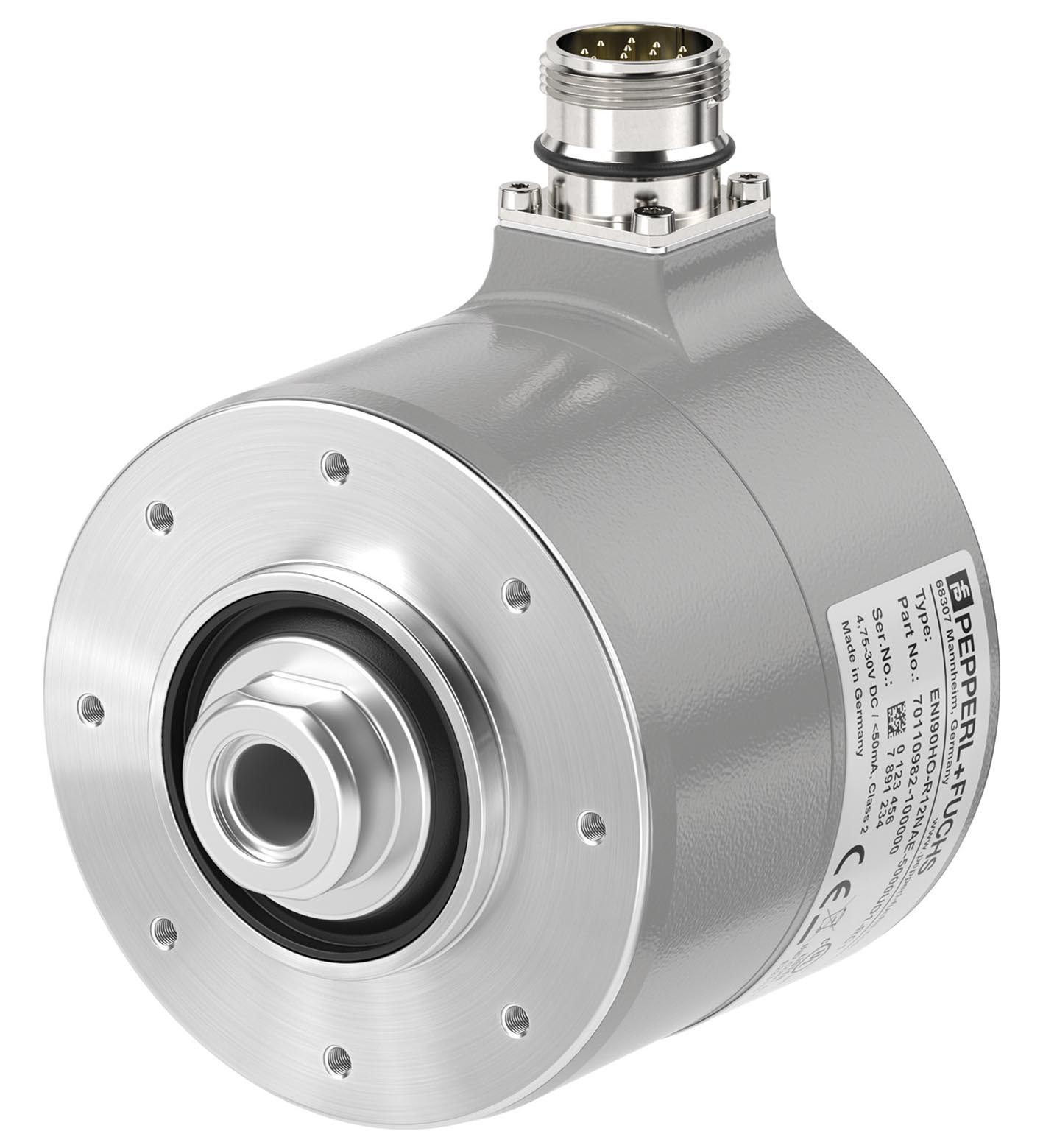

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 脉冲计数 | 最大 5000 |
| 工作电压 | 9 ... 30 V DC ， 反极性保护 |
| 空载电流 | 最大 100 mA |
| 输出类型 | HCHTL |
| 允许的缆线长度 | 最大 300 m 导线横截面积 ≥0.34 mm2 |
| 负载电阻器 | ≥ 1 kΩ |
| 电压降 | 高电平 最大 UB -6 V 低电平 最大 5 V |
| 负载电流 | 最大值/通道 +/- 200 mA ，短路保护 |
| 输出频率 | 最大 200 kHz |
| 上升时间 | ≤ 2 µs |
| A 到 B 相 | A 到 B 相 |
| 脉冲计数 < 360090 ° ± 9 ° 电气脉冲计数 ≥ 360090 ° ± 25 ° 电气 | 脉冲计数 < 360090 ° ± 9 ° 电气脉冲计数 ≥ 360090 ° ± 25 ° 电气 |
| 工作循环 | 1/2 ± 10 % |
| 脉冲计数 < 3600 | 90 ° ± 9 ° 电气 |
| 脉冲计数 ≥ 3600 | 90 ° ± 25 ° 电气 |

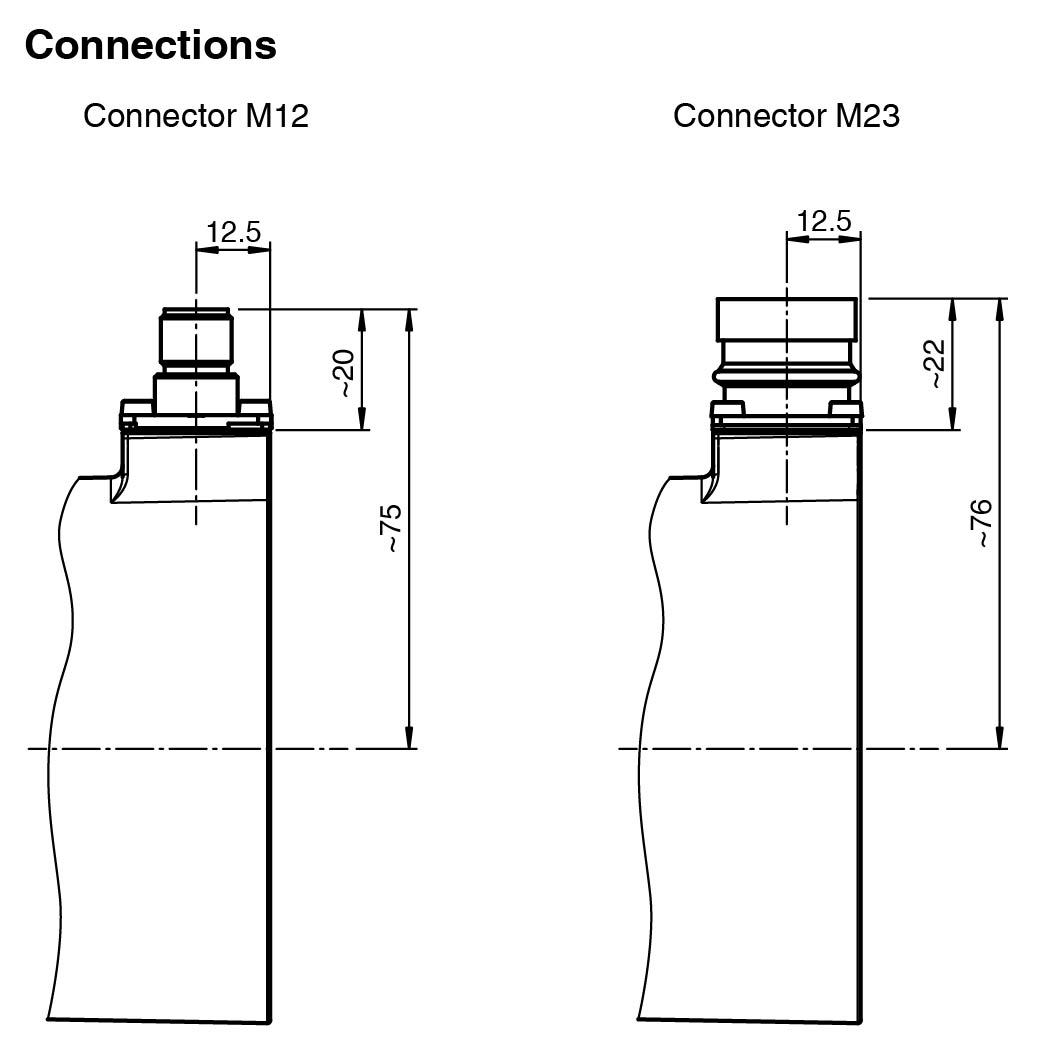

| 连接器 | M12 连接器，8 针 M12 连接器，5 针 M23 连接器，12 针 ，顺时针旋转 M23 连接器，12 针 ，逆时针旋转 |
| 端子盒 | 缆线管道，适用于缆线直径 ∅4.0 mm ... 9.5 mm |
| 防护等级 | DIN EN 60529，IP65、IP66、IP67 |
| 气候测试 | DIN EN 60068-2-78 ，无冷凝 |
| 发射干扰 | EN IEC 61000-6-4:2019 |
| 抗扰度 | EN IEC 61000-6-2:2019 |
| 耐冲击性 | DIN EN 60068-2-27，200 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，20 g，10 ... 2000 Hz |
| UL 认证 | E223176 ， cULus 认证，一般用途，2 类电源，1 类外壳 ， 如果产品上标有 UL 标记。 仅用于 NFPA 79 应用 适配器应要求提供现场配线 |
| 工作温度 | -40 ... 70 °C (-40 ... 158 °F) -40 ... 80 °C (-40 ... 176 °F) （适用于介电强度型号） |
| 存储温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 材料 | 材料 |
| 外壳铝粉末涂层法兰铝，平板轴不锈钢 1.4305 / AISI 303 | 外壳铝粉末涂层法兰铝，平板轴不锈钢 1.4305 / AISI 303 |
| 质量 | < 1100 g 没有电缆 |
| 旋转速度 | 最大 6000 min -1 防护等级 IP65 最大 3000 min -1 对于 IP66/IP67 |
| 起始扭矩 | ≤ 0,1 Nm 防护等级 IP65 ≤ 0,15 Nm 对于 IP66/IP67 |
| 轴绝缘 | max. 2,5 kV （适用于介电强度型号） |
| 轴负载 | 轴负载 |
| 轴向≤ 100 N径向≤ 300 N | 轴向≤ 100 N径向≤ 300 N |

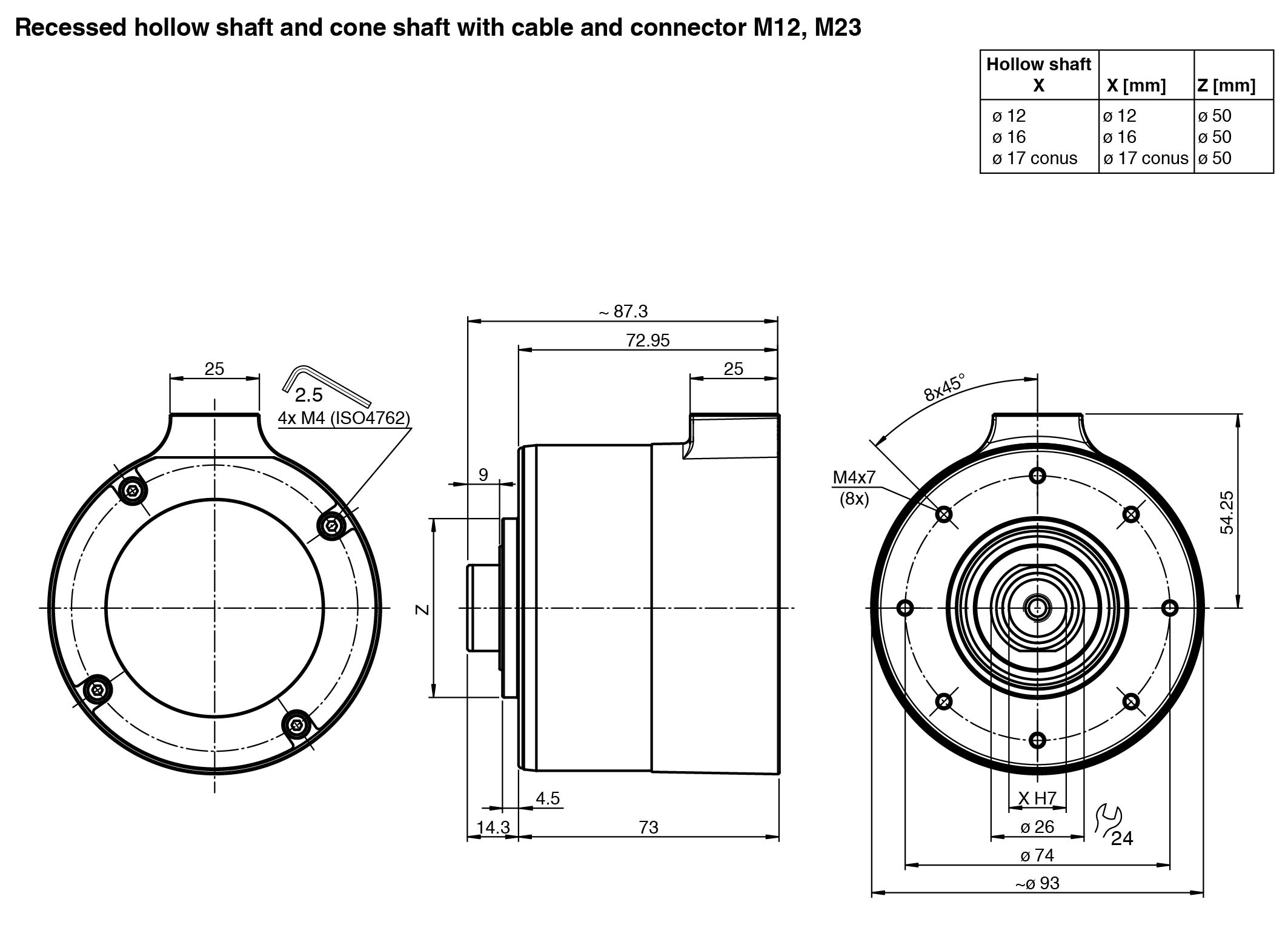

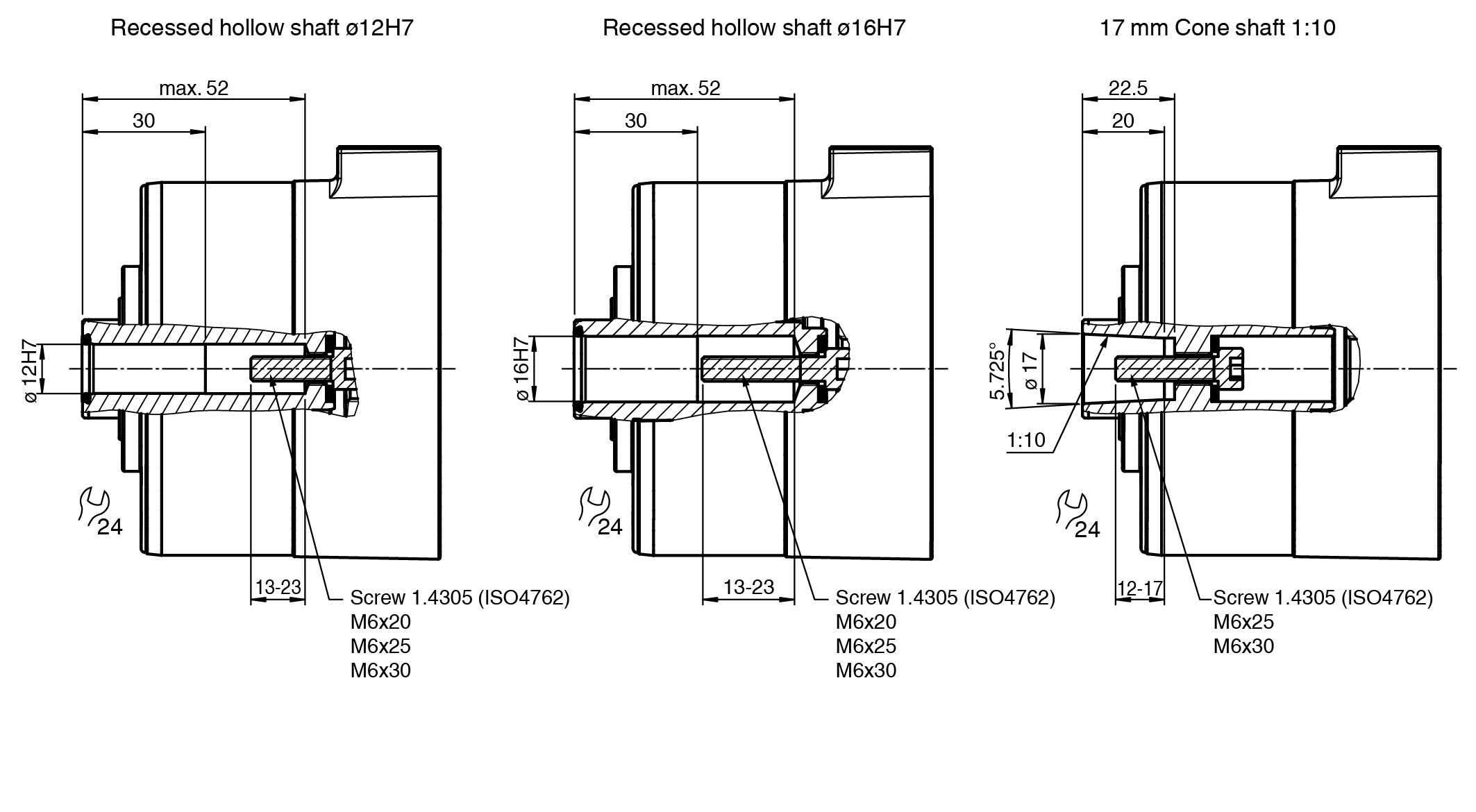

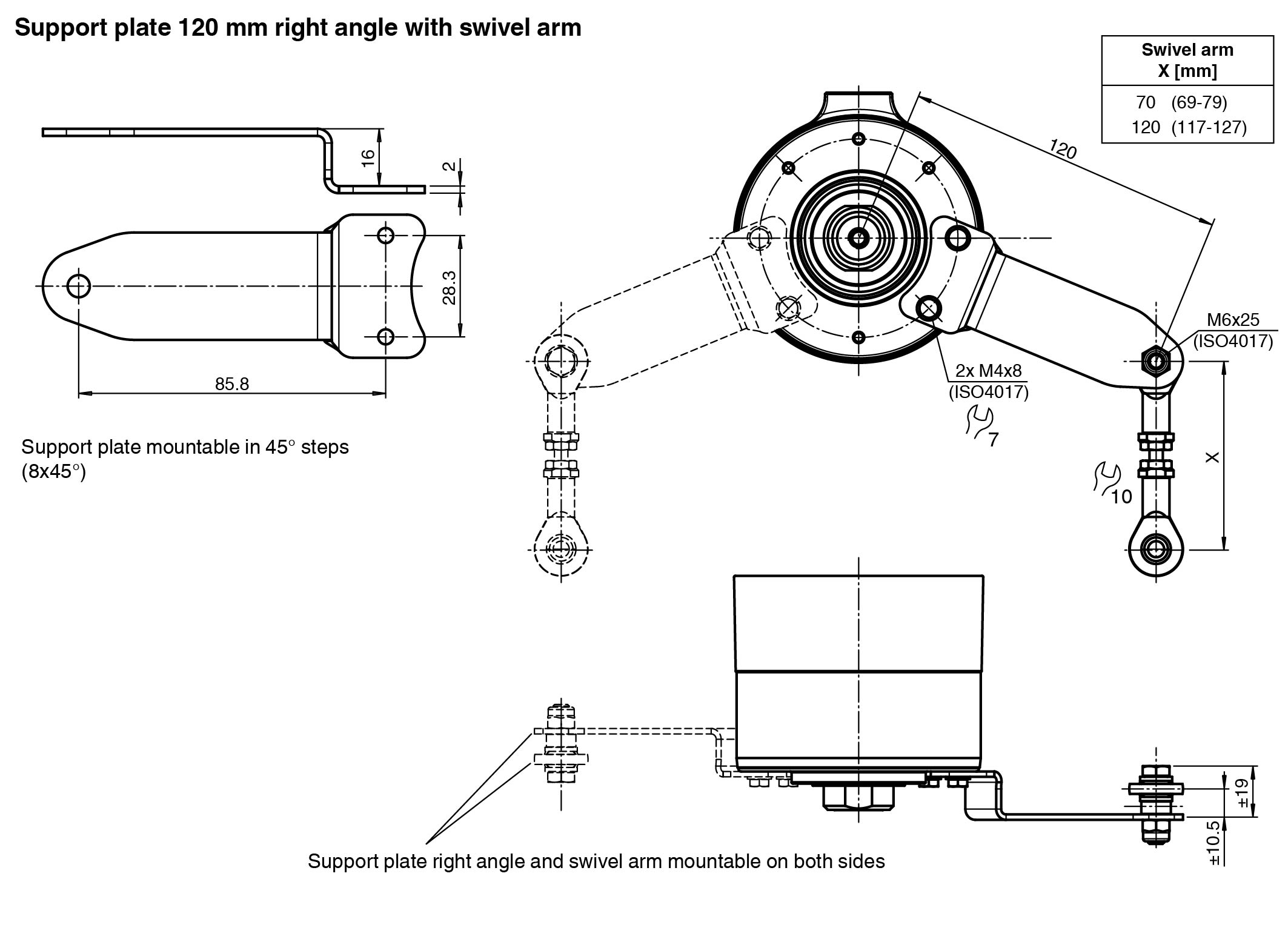

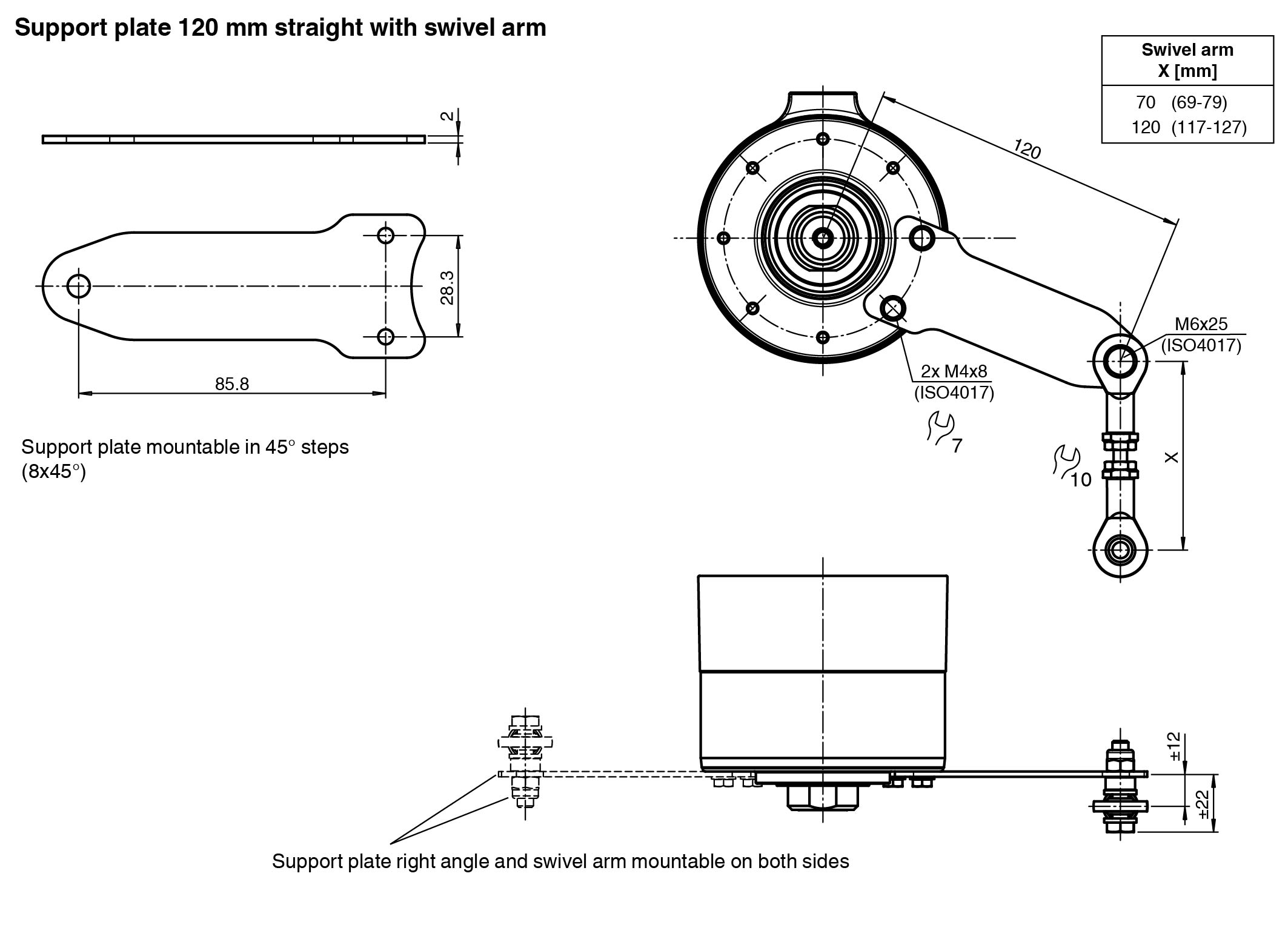

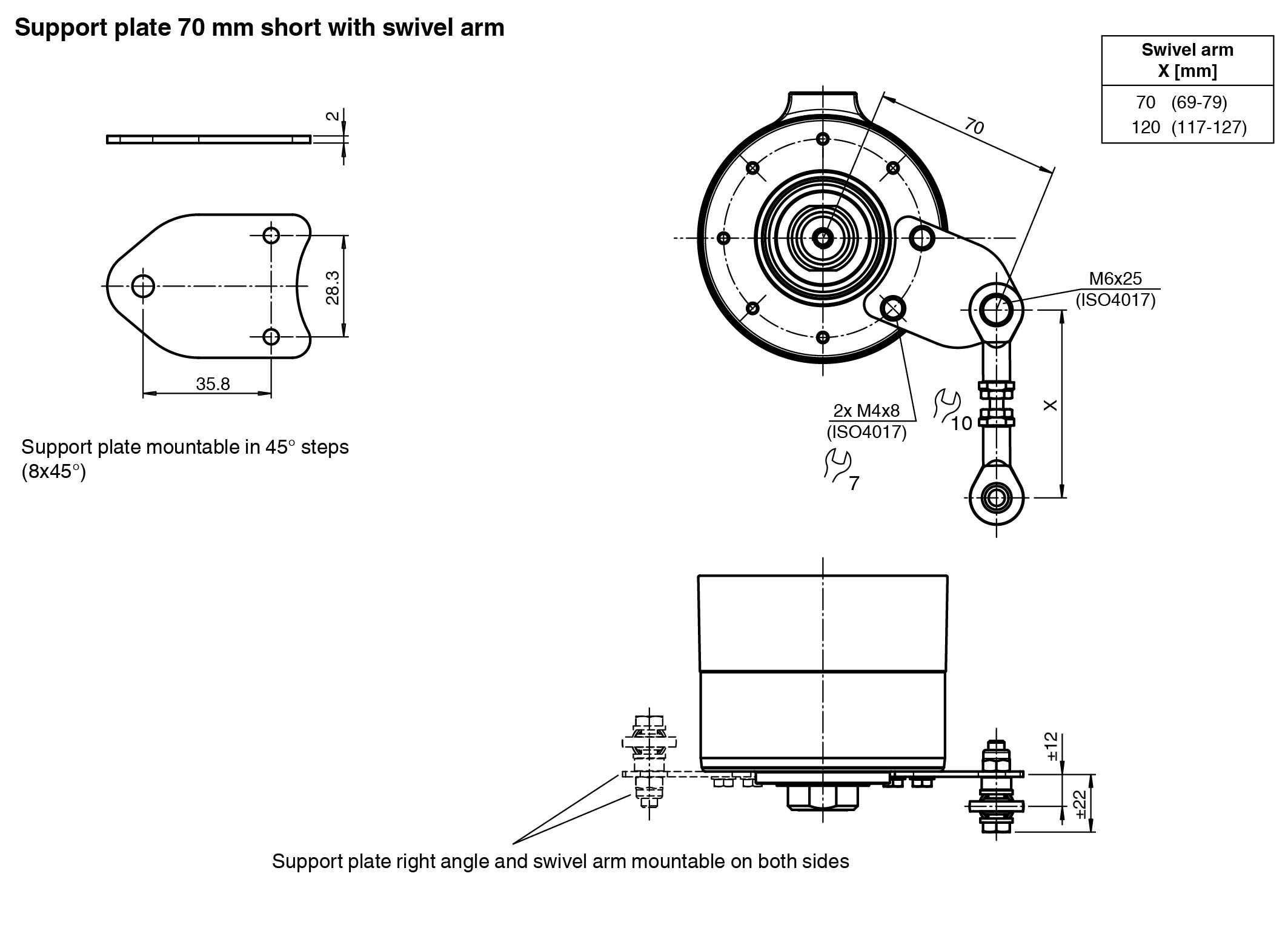

| 尺寸 | 尺寸 |
| 长度84,5 mm直径93 mm | 长度84,5 mm直径93 mm |
| 外壳 | 铝粉末涂层 |
| 法兰 | 铝，平板 |
| 轴 | 不锈钢 1.4305 / AISI 303 |
| 轴向 | ≤ 100 N |
| 径向 | ≤ 300 N |
| 长度 | 84,5 mm |
| 直径 | 93 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
