倍加福

ESS58-IZ

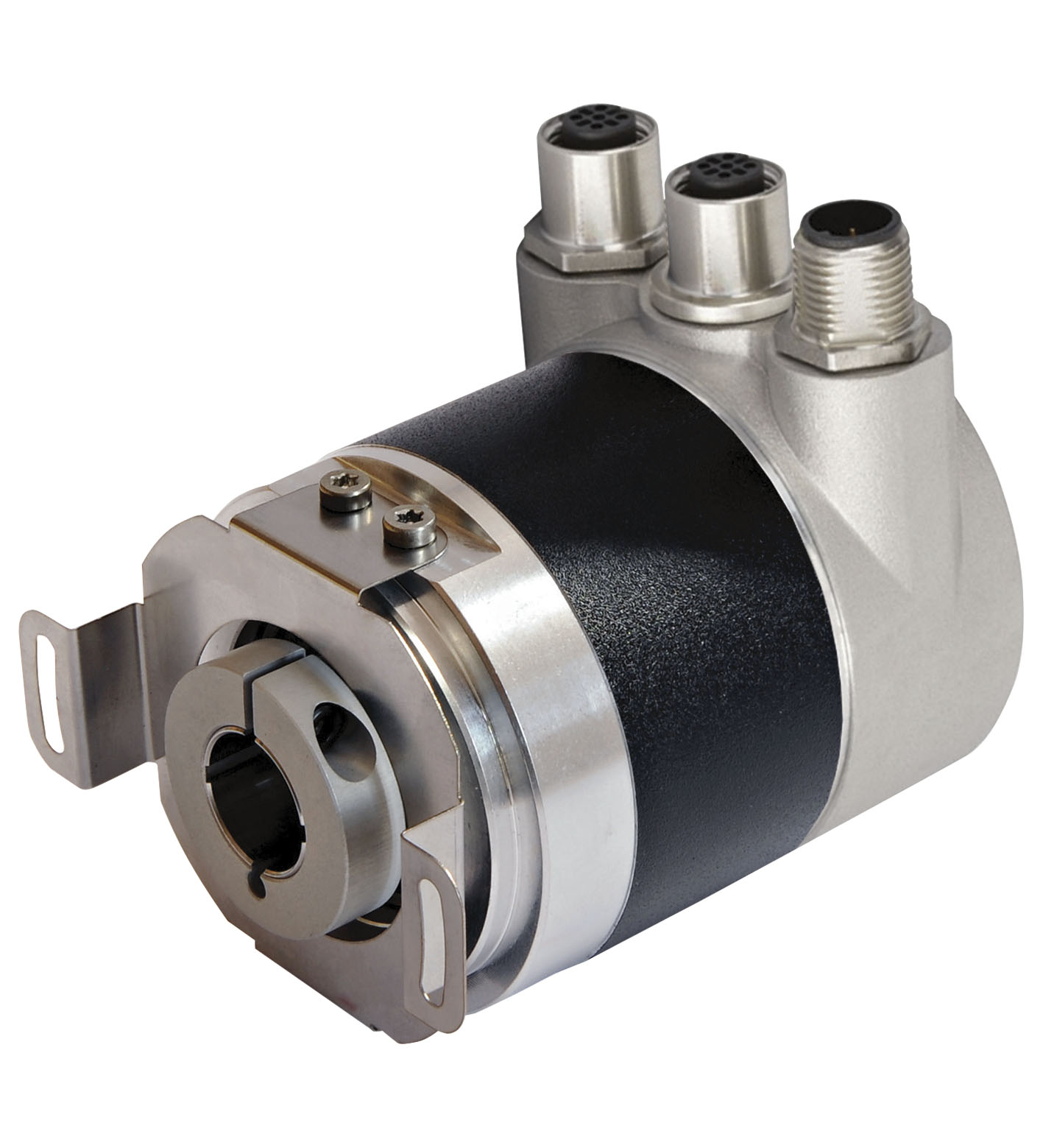

ESS58-IZ 单圈绝对值编码器

订货号: T48722
产品分类: 绝对值旋转编码器

单圈绝对值编码器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测类型	光电采样
设备类型	单圈绝对值编码器
工作电压	10 ... 30 V DC
功耗	最大 4 W
线性度	±0.5 LSB（12 位），
输出码	二进制码
Code course（计数方向）	可编程，顺时针递增（顺时针旋转，code course 递增）顺时针递减（顺时针旋转，code course 递减）
接口类型	EtherNet/IP
分辨率	分辨率
单圈可达 16 Bit总体解决方案可达 16 Bit	单圈可达 16 Bit总体解决方案可达 16 Bit
物理	以太网
传输速率	100 MBit/s
单圈	可达 16 Bit
总体解决方案	可达 16 Bit
连接器	以太网：2 个插座 M12 x 1，4 针，D 码电源：1 个插头 M12 x 1，4 针，A 码
防护等级	DIN EN 60529，轴侧：IP64（无轴封）/IP66（有轴封）外壳侧：IP65 不锈钢型 (INOX)：完全达到 IP67
气候测试	DIN EN 60068-2-3，无冷凝
发射干扰	EN 61000-6-4:2007
抗扰度	EN 61000-6-2:2005
耐冲击性	DIN EN 60068-2-27，100 g，6 ms
抗振性	DIN EN 60068-2-6，10 g，10 ... 2000 Hz
UL 认证	cULus 认证，一般用途，2 类电源
工作温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
材料	外壳：带粉末涂层的铝材法兰：铝轴：不锈钢
组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4301 / AISI 304轴：不锈钢 1.4305 / AISI 303	组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4301 / AISI 304轴：不锈钢 1.4305 / AISI 303
质量	大约 370 g （组合 1）大约 840 g （组合 2）
旋转速度	最大 12000 min -1
惯性力矩	30 gcm2
起始扭矩	≤ 3 Ncm （无轴封的型号）
紧固螺丝的紧固扭矩	最大 1,8 Nm
轴负载	轴负载
角度偏移± 0,9 °轴向偏移静态：±0.3 mm，动态：±0.1 mm径向偏移静态：±0.5 mm，动态：±0.2 mm	角度偏移± 0,9 °轴向偏移静态：±0.3 mm，动态：±0.1 mm径向偏移静态：±0.5 mm，动态：±0.2 mm

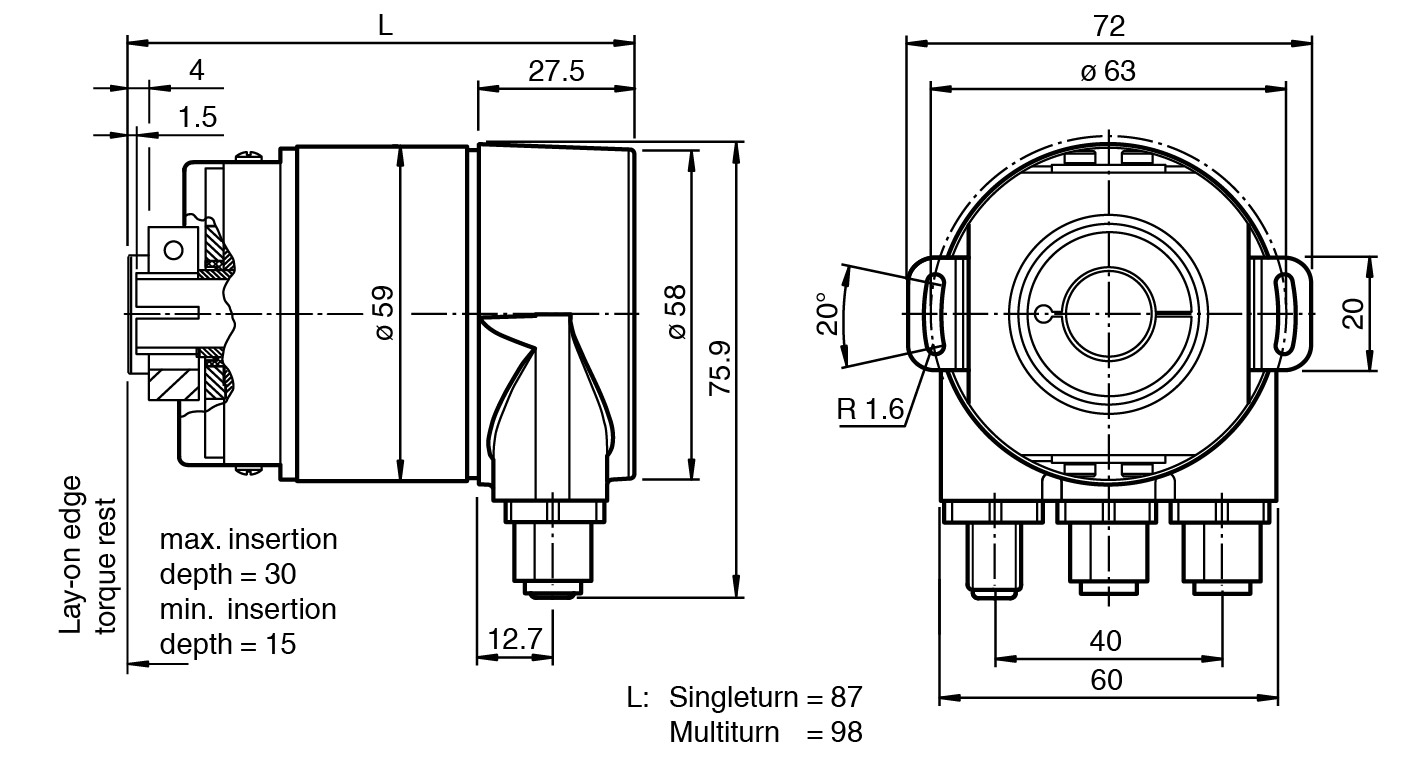

尺寸	尺寸
长度95 mm直径59 mm	长度95 mm直径59 mm
组合 1	外壳：带粉末涂层的铝材法兰：铝轴：不锈钢
组合 2 (Inox)	外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4301 / AISI 304轴：不锈钢 1.4305 / AISI 303
角度偏移	± 0,9 °
轴向偏移	静态：±0.3 mm，动态：±0.1 mm
径向偏移	静态：±0.5 mm，动态：±0.2 mm
长度	95 mm
直径	59 mm
