产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|

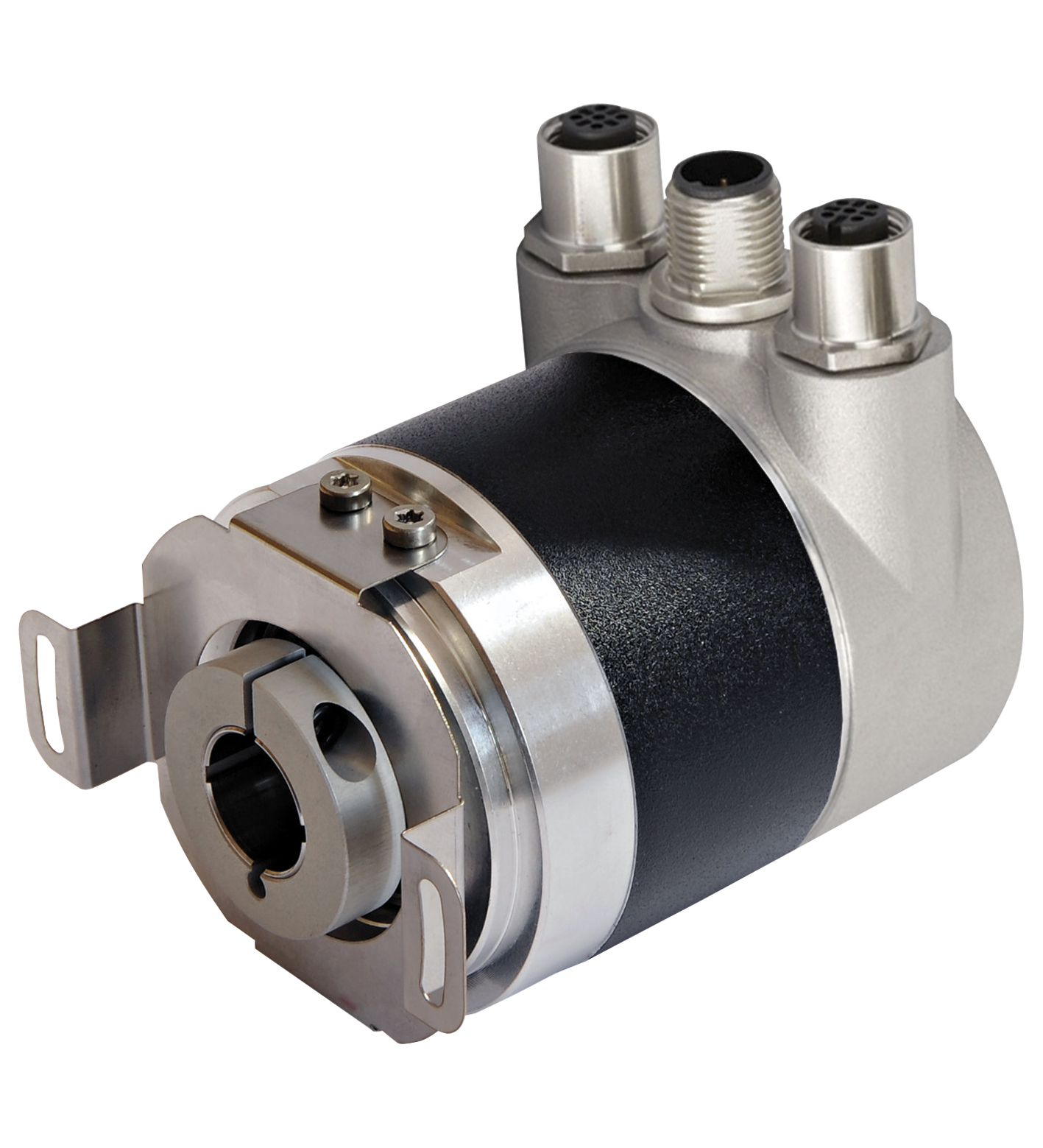

| 设备类型 | 单圈绝对值编码器 |
| MTTFd | 130 a |
| 任务时间 (TM) | 20 a |
| L10 | 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 10 ... 30 V DC ， 安全电流隔离，符合 EN 50178 标准 |
| 功耗 | 最大 3 W |
| 线性度 | ±0.5 LSB（12 位） ， ±2 LSB（16 位） |
| 输出码 | 二进制码 |
| Code course（计数方向） | 可编程，顺时针递增（顺时针旋转，code course 递增）顺时针递减（顺时针旋转，code course 递减） |
| 接口类型 | 以太网 Powerlink |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit总体解决方案可达 16 Bit | 单圈可达 16 Bit总体解决方案可达 16 Bit |
| 物理 | 以太网 |
| 传输速率 | 100 MBit/s |
| 单圈 | 可达 16 Bit |
| 总体解决方案 | 可达 16 Bit |
| 连接器 | 以太网：2 个插座 M12 x 1，4 针，D 码电源：1 个插头 M12 x 1，5 针，A 码 |
| 防护等级 | DIN EN 60529，轴侧：IP64（无轴封）/IP66（有轴封）外壳侧：IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -40 ... 79 °C (-40 ... 174,2 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 98 % ，无冷凝 |
| 材料 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 质量 | 大约 550 g |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | ≤ 3 Ncm （无轴封的型号） |
| 紧固螺丝的紧固扭矩 | 最大 1,8 Nm |
| 轴负载 | 轴负载 |
| 角度偏移± 0,9 °轴向偏移静态：±0.3 mm，动态：±0.1 mm径向偏移静态：±0.5 mm，动态：±0.2 mm | 角度偏移± 0,9 °轴向偏移静态：±0.3 mm，动态：±0.1 mm径向偏移静态：±0.5 mm，动态：±0.2 mm |

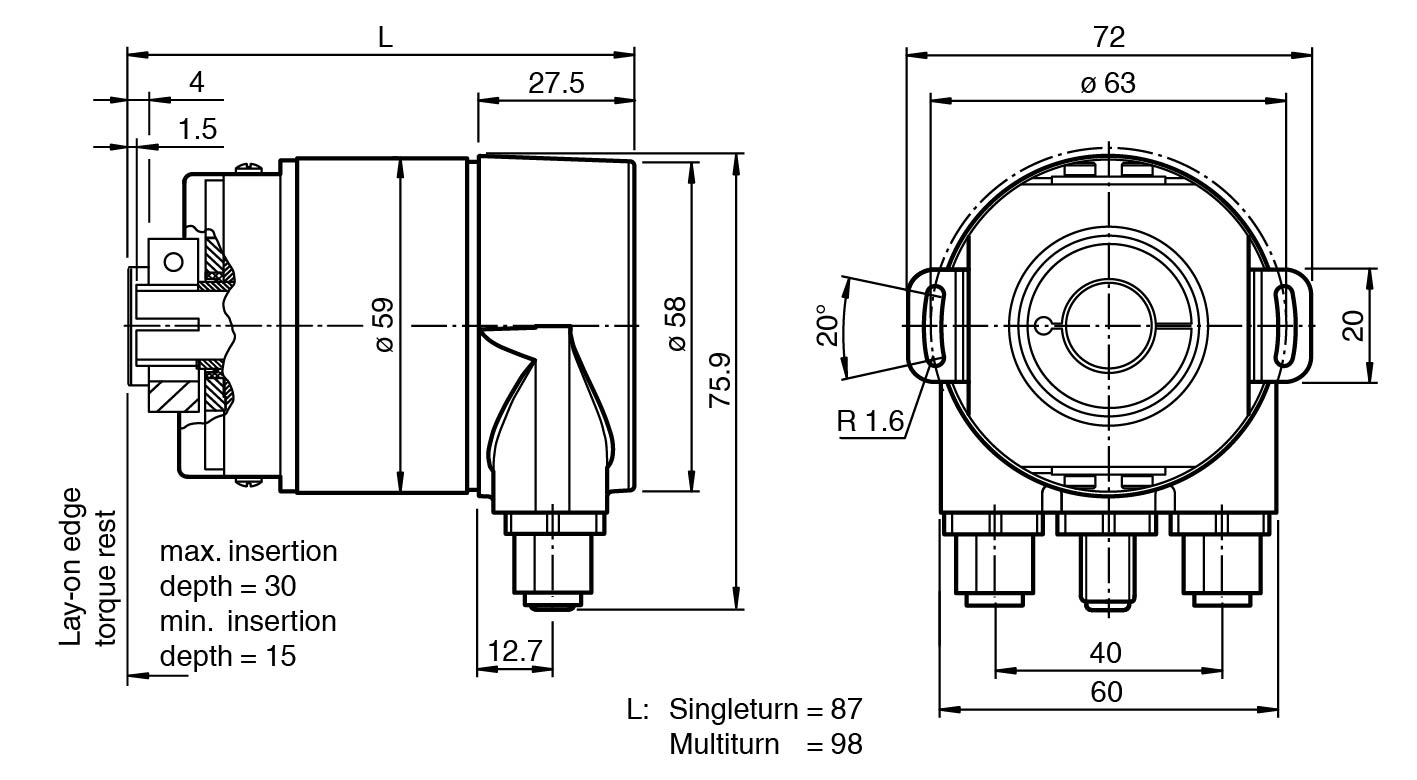

| 尺寸 | 尺寸 |
| 长度87 mm直径59 mm | 长度87 mm直径59 mm |
| 角度偏移 | ± 0,9 ° |
| 轴向偏移 | 静态：±0.3 mm，动态：±0.1 mm |
| 径向偏移 | 静态：±0.5 mm，动态：±0.2 mm |
| 长度 | 87 mm |
| 直径 | 59 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
