产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|

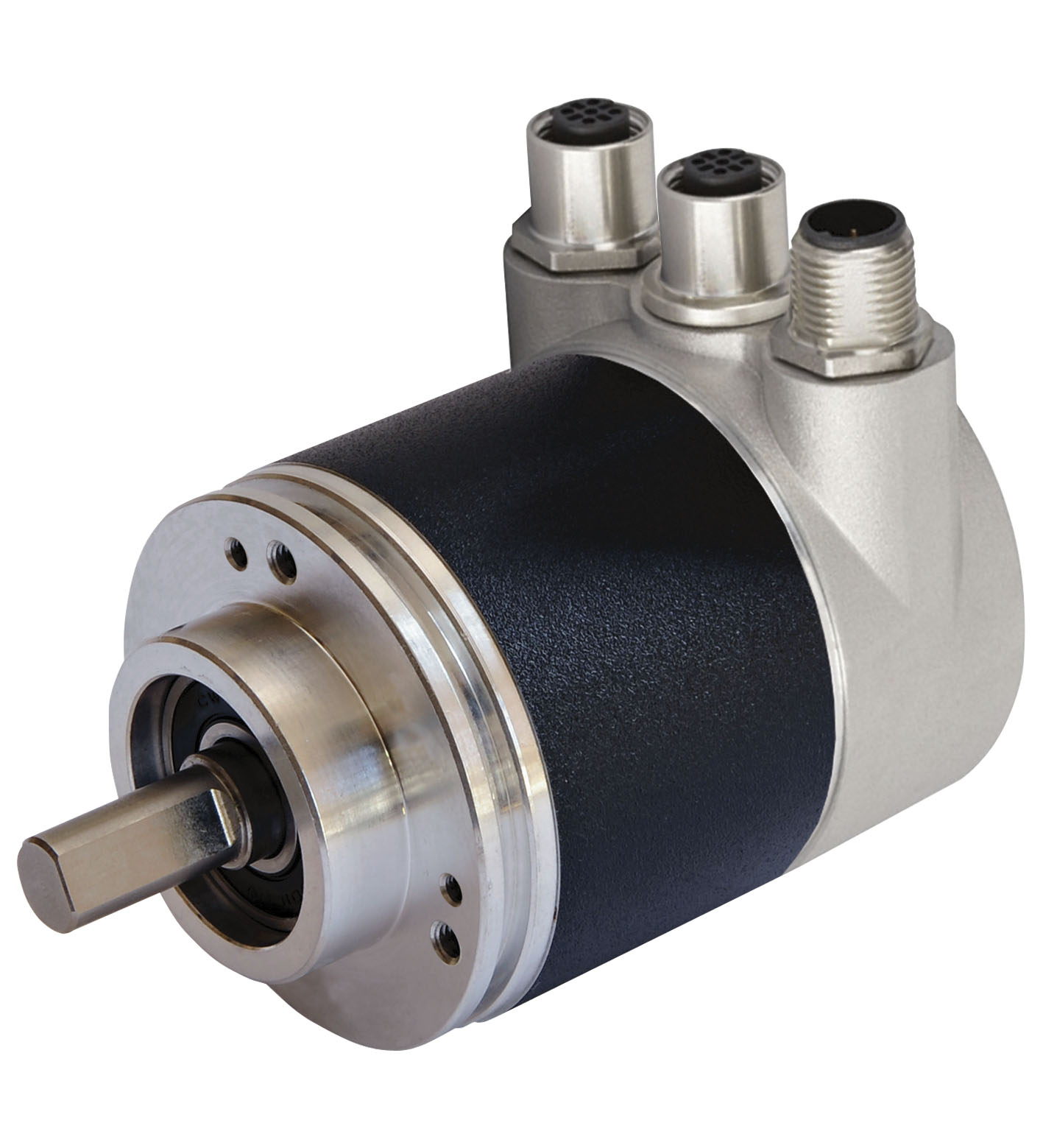

| 设备类型 | 多圈绝对值编码器 |
| MTTFd | 120 a |
| 任务时间 (TM) | 20 a |
| L10 | 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | 最大 4 W |
| 线性度 | ±0.5 LSB（12 位） ， |
| 输出码 | 二进制码 |
| Code course（计数方向） | 可编程，顺时针递增（顺时针旋转，code course 递增）顺时针递减（顺时针旋转，code course 递减） |
| 接口类型 | EtherNet/IP |
| 分辨率 | 分辨率 |
| 单圈可达 16 Bit多匝14 Bit总体解决方案可达 30 Bit | 单圈可达 16 Bit多匝14 Bit总体解决方案可达 30 Bit |
| 物理 | 以太网 |
| 传输速率 | 100 MBit/s |
| 单圈 | 可达 16 Bit |
| 多匝 | 14 Bit |
| 总体解决方案 | 可达 30 Bit |
| 连接器 | 以太网：2 个插座 M12 x 1，4 针，D 码电源：1 个插头 M12 x 1，4 针，A 码 |
| 防护等级 | DIN EN 60529，轴侧：IP64（无轴封）/IP66（有轴封）外壳侧：IP65 不锈钢型 (INOX)：完全达到 IP67 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 材料 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4301 / AISI 304轴：不锈钢 1.4305 / AISI 303 | 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4301 / AISI 304轴：不锈钢 1.4305 / AISI 303 |
| 质量 | 大约 370 g （组合 1） 大约 840 g （组合 2） |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | ≤ 3 Ncm （无轴封的型号） |
| 轴负载 | 轴负载 |
| 轴向40 N径向110 N | 轴向40 N径向110 N |

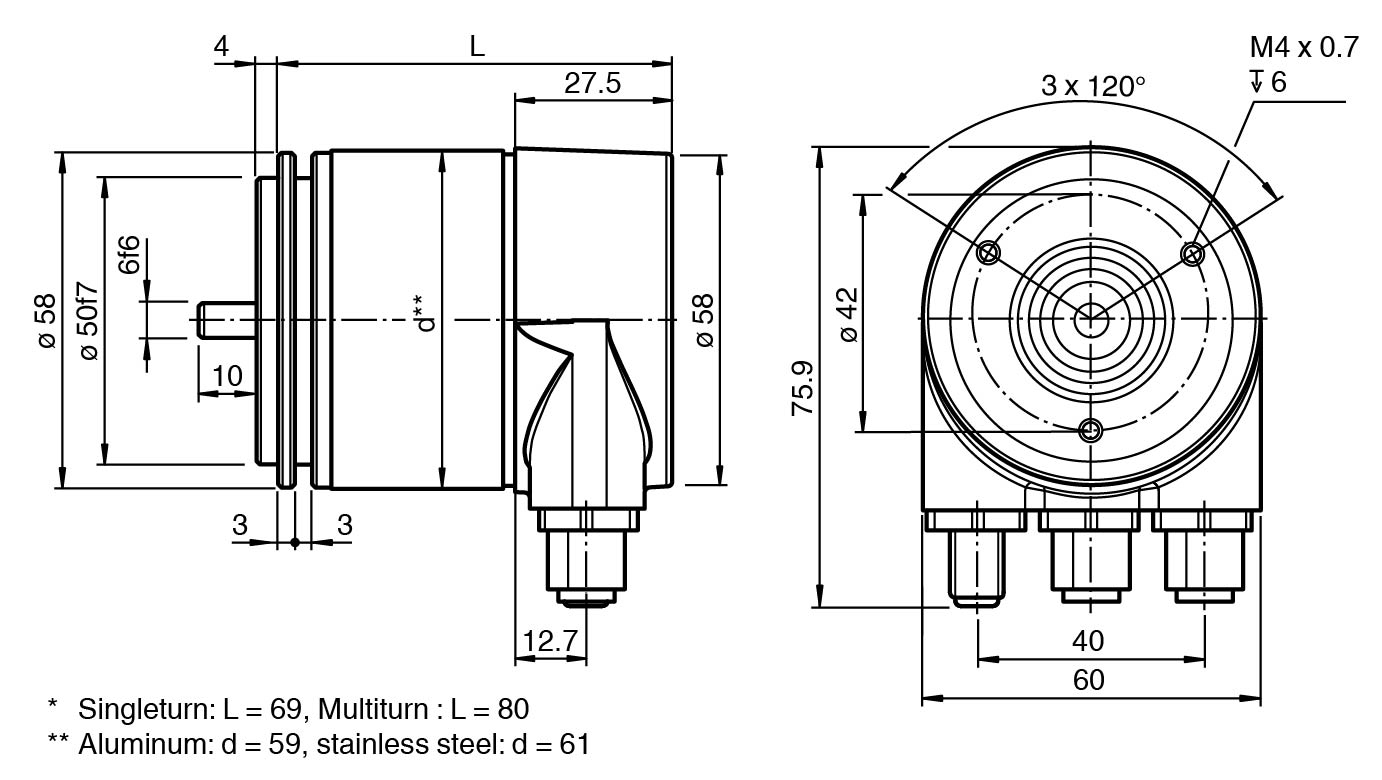

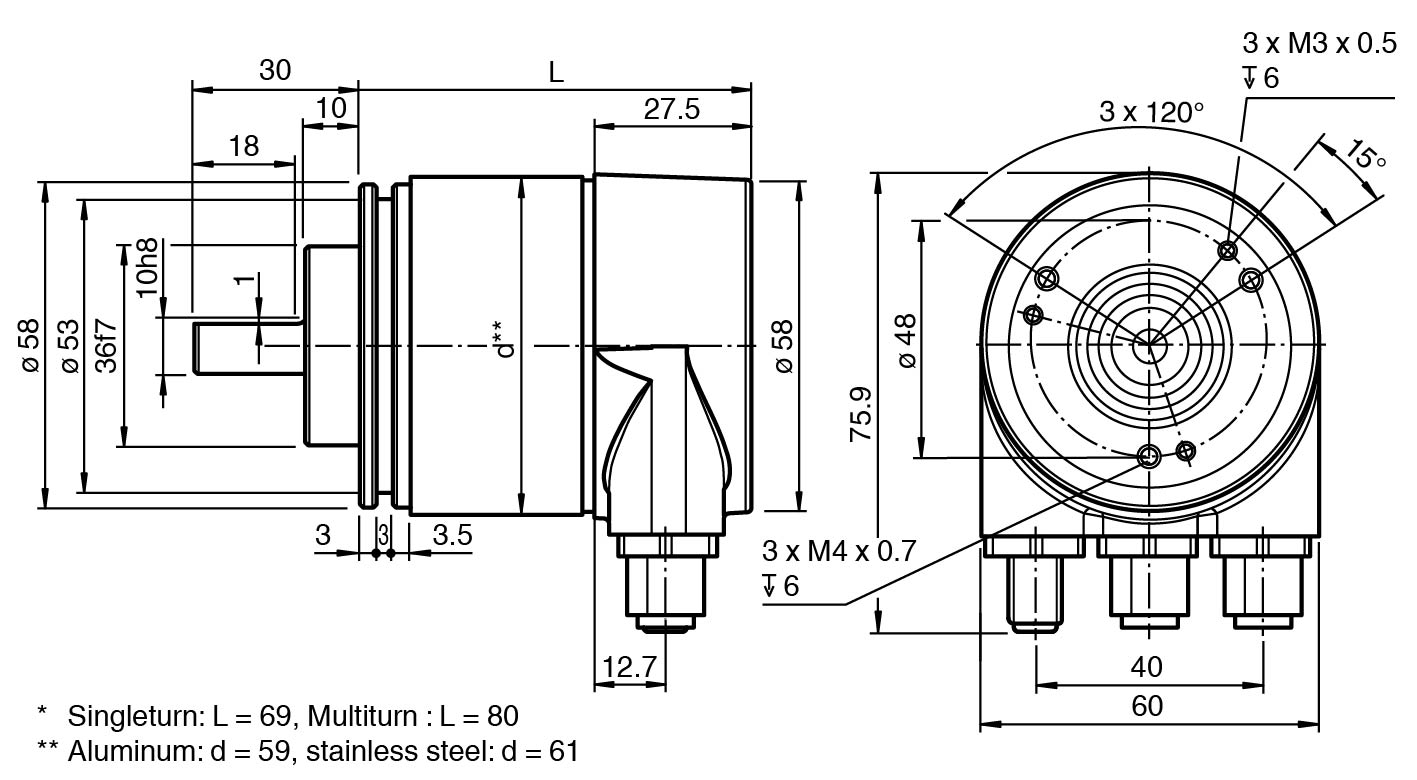

| 尺寸 | 尺寸 |
| 直径59 mm | 直径59 mm |
| 组合 1 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 组合 2 (Inox) | 外壳：不锈钢 1.4305 / AISI 303法兰：不锈钢 1.4301 / AISI 304轴：不锈钢 1.4305 / AISI 303 |
| 轴向 | 40 N |
| 径向 | 110 N |
| 直径 | 59 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
