产品数据表
IO-Link Parameter Datasheet F135-M18-E2-IO-V31-V1
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开/常闭 (NO/NC) 可编程 |
|---|---|
| 输出类型 | PNP |
| 输出极性 | DC |
| 设备类型 | 放大器 |
| 输出类型 | 4 线 |
| 适用部件 | 用于连接 NBN*-F135*-V31/NBN*-F135L*-V31 型电感式传感头 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 30 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA |
| 空载电流 | ≤ 40 mA |
| 功耗 | ≤ 420 mW |
| 可用前的时间延迟 | ≤ 300 ms |
| 状态指示 | 双色 LED，黄色/绿色 SIO 模式： 黄色 = 开关状态绿色 = 电源接通 IO-Link 模式： 参见手册 |

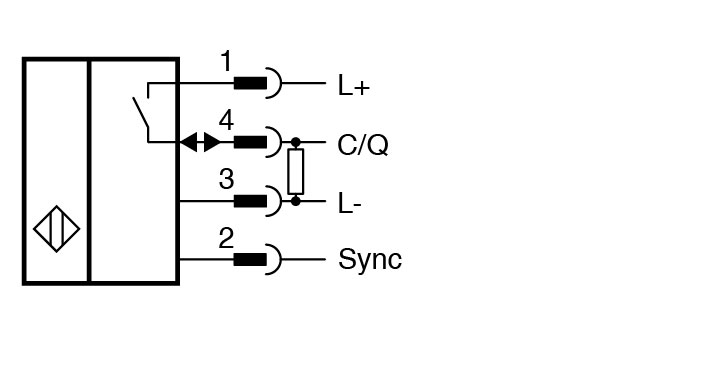

| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 智能传感器 - SSP 1.1 |
| 过程数据 | 输入 5 Bit - 开关信号 1 Bit - 不确定度指示 1 Bit - 状态信号 1 Bit - 保养警告 1 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 2098689 (0x200601) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类 B 类（使用 3 极适配器或 3 线缆线） |
| 名称 | 同步 |
| 输入/输出类型 | 1 个同步连接，双向 |
| PWIS 符合性 | VDMA24364-B1/B2/C1/T50°C-W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II通信接口IEC 61131-9 / IO-Link V1.1.3 | 标准EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II通信接口IEC 61131-9 / IO-Link V1.1.3 |
| 标准 | EN IEC 60947-5-2:2020 EN IEC 60947-5-2:2020-03 /RoHs-II |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 防护等级 | III |
| 额定绝缘电压Ui36 V额定冲击耐受电压Uimp500 V | 额定绝缘电压Ui36 V额定冲击耐受电压Uimp500 V |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 额定绝缘电压 | 36 V |
| 额定冲击耐受电压 | 500 V |
| 环境温度 | 0 ... 70 °C (32 ... 158 °F) |
| 存储温度 | 0 ... 70 °C (32 ... 158 °F) |
| 抗振性 | 30 g |
| 连接类型 | 连接器插头 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳不锈钢 1.4305 / AISI 303 | 外壳不锈钢 1.4305 / AISI 303 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4连接组件传感头侧的附加 M8 插接头 | 螺纹M12 x 1针脚数4连接组件传感头侧的附加 M8 插接头 |
| 质量 | 76 g |

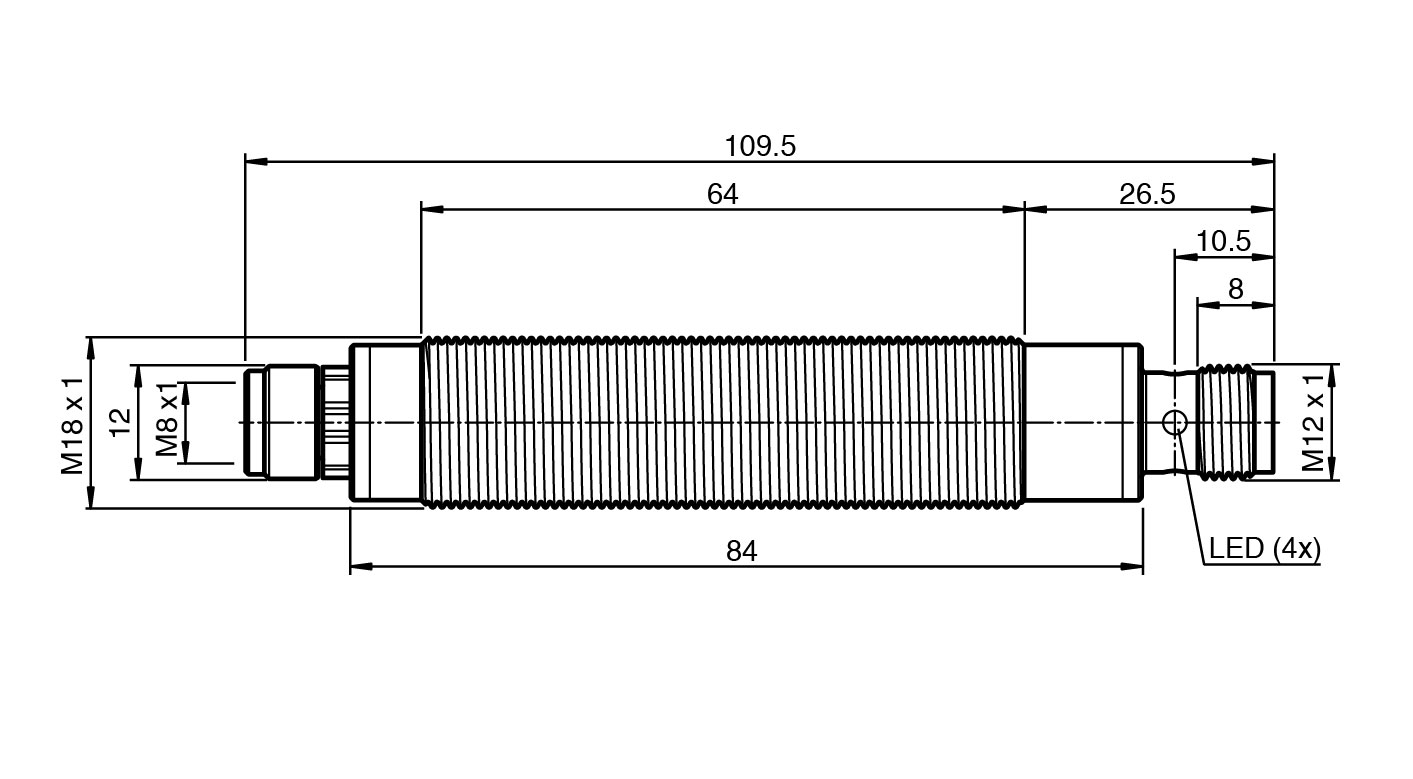

| 尺寸 | 尺寸 |
| 长度109,5 mm直径18 mm | 长度109,5 mm直径18 mm |
| 安装 | 放大器： 螺母，M18 |
| 拧紧扭矩 | ≤ 30 Nm |
| 外壳 | 不锈钢 1.4305 / AISI 303 |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 连接组件 | 传感头侧的附加 M8 插接头 |
| 长度 | 109,5 mm |
| 直径 | 18 mm |
| 默认设置 | PNP，常开 |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
