TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 输出类型 | PNP |

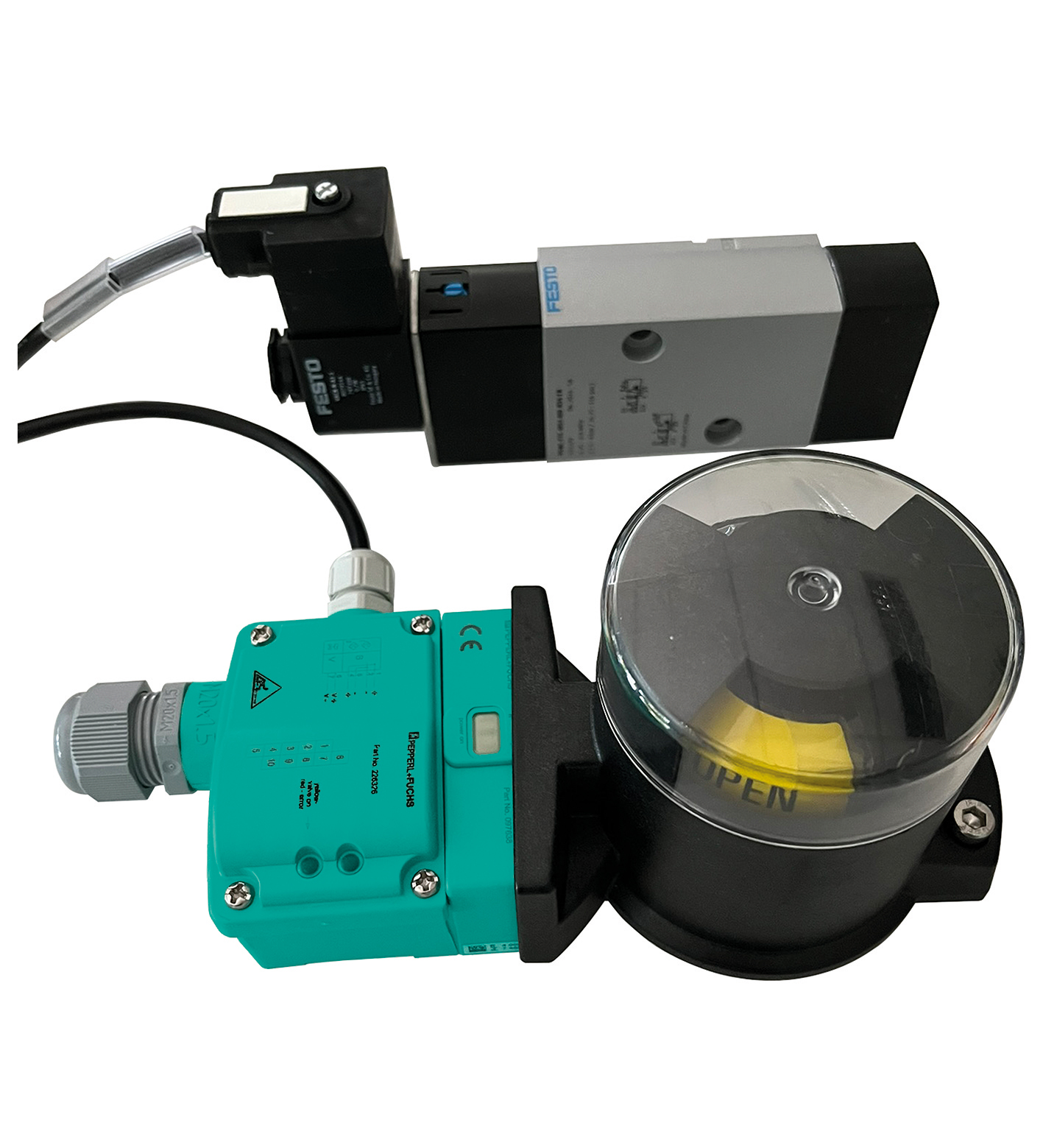

| 描述 | 电磁阀：单稳态结构，功能可切换式 3/2 或 5/2 通阀，带手动控制 工作压力 2.5 ... 8 bar 气动接口： 1/4 NPT |
| 工作电压 | 10 ... 30 V DC |
| 工作电流 | 0 ... 100 mA |
| 电压 | 24 V DC |
| 功耗 | 0,7 W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 VDI / VDE 3845 | 标准EN IEC 60947-5-2 VDI / VDE 3845 |
| 标准 | EN IEC 60947-5-2 VDI / VDE 3845 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 连接（系统侧） | 笼式张紧弹簧接线端子 |
| 线芯横截面积（系统侧） | 1.5/2.5 mm2 柔性/刚性 |
| 紧固螺丝的紧固扭矩 | ≤ 5 Nm |
| 拧紧扭矩，外壳螺丝 | 1 Nm |
| 拧紧扭矩，缆线密封接头 | M20 x 1.5； max. 7 Nm M12 x 1.5； max. 1,5 Nm |
