产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 7 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 5,67 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 工作电压 | 5 ... 25 V |
| 开关频率 | 0 ... 200 Hz |
| 迟滞 | 类型 % |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下 | 未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下 |
| 开关状态指示灯 | 黄色 LED |
| 未检测到测量板 | ≥ 3 mA 在额定电压下 |
| 检测到测量板 | ≤ 1 mA 在额定电压下 |
| MTTFd | 4080 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X | 设备保护级别 GbIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 Gc (ic)PF13CERT2895 X | 设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 Gc (ic)PF13CERT2895 X |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002304 | 危险位置2020322315002304 |
| NEPSI 认证 | NEPSI 认证 |
| NEPSI 认证GYJ16.1394X | NEPSI 认证GYJ16.1394X |
| CML 认证 | 根据要求 |
| ANZEx | 19.3001X |
| 设备保护级别 Gb | IECEx PTB 11.0021X |
| 设备保护级别 Mb | IECEx PTB 11.0021X |
| 设备保护级别 Gb | PTB 00 ATEX 2032 X |
| 设备保护级别 Gc (ic) | PF13CERT2895 X |
| 危险位置 | 2020322315002304 |
| NEPSI 认证 | GYJ16.1394X |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 固定缆线-25 ... 80 °C (-13 ... 176 °F) | 固定缆线-25 ... 80 °C (-13 ... 176 °F) |
| 固定缆线 | -25 ... 80 °C (-13 ... 176 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 黄铜，镀锌 |
| 感应面 | POM |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料PUR颜色蓝色芯数2线芯横截面积0,34 mm2长度L2 m | 导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料PUR颜色蓝色芯数2线芯横截面积0,34 mm2长度L2 m |

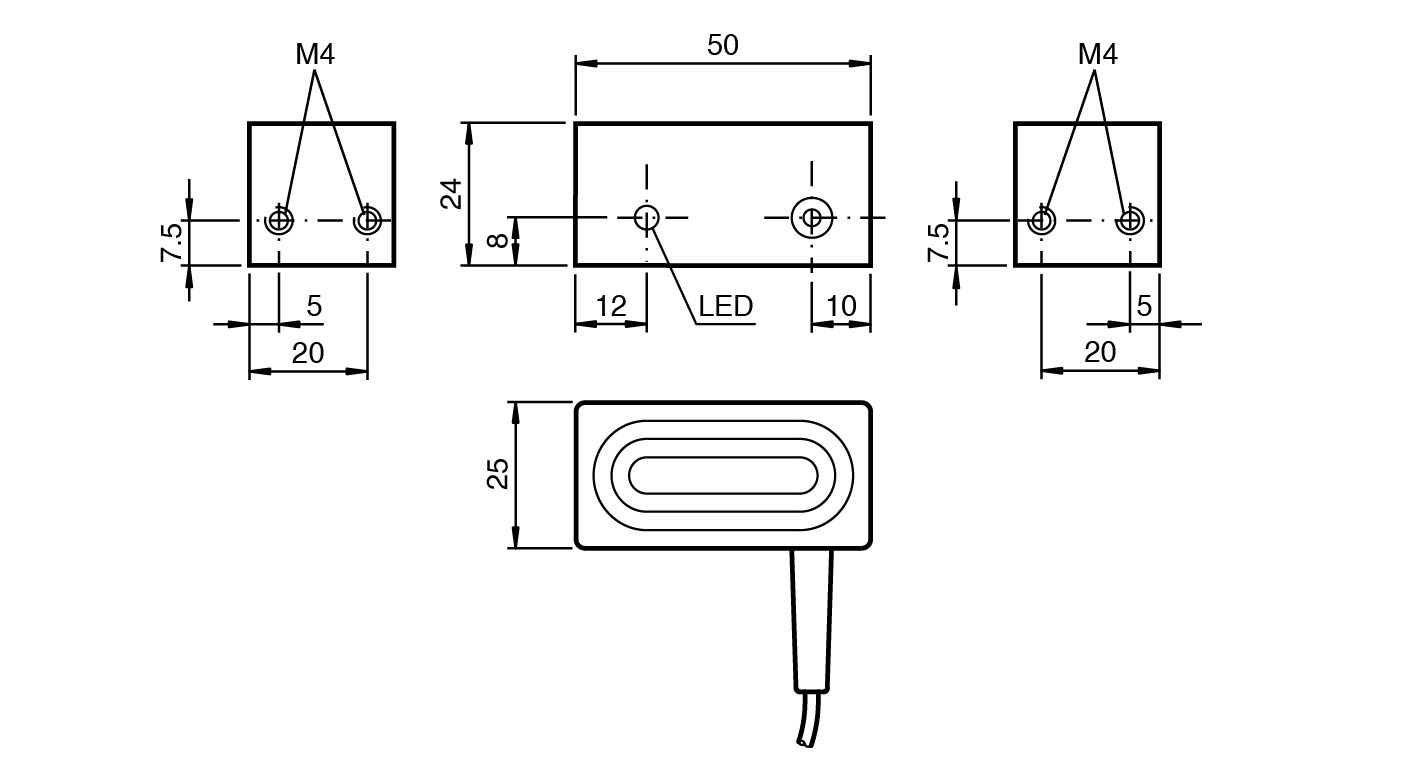

| 尺寸 | 尺寸 |
| 高度24 mm宽度50 mm长度25 mm | 高度24 mm宽度50 mm长度25 mm |
| 导线端箍 | 是 |
| 电缆直径 | 4,8 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 电缆直径 |
| 材料 | PUR |
| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 高度 | 24 mm |
| 宽度 | 50 mm |
| 长度 | 25 mm |
| 在危险区域使用： | 参见使用说明书 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
