TECHNICAL DATA
规格参数
电气技术规格
| 工作电压 | 10 ... 30 V DC |
|---|---|
| 空载电流 | 最大 140 mA |
| 功耗 | ≤ 2 W ， 没有输出驱动器 |
| 线性度 | ± 0,5 LSB |
| 输出码 | 格雷码、二进制码和格雷余码 |
| Code course（计数方向） | 顺时针递增（顺时针旋转，code course 递增） |
| 代码准备时间 | 0,3 ms |
| 接口类型 | 推挽，并行 ， 短路保护 |
| 分辨率 | 分辨率 |
| 单圈13 Bit | 单圈13 Bit |
| 负载电流 | 20 mA |
| 电压降 | ≤ 2,5 V |
| 信号电压 | 信号电压 |
| 高工作电压负压降低≤ 2,8 V | 高工作电压负压降低≤ 2,8 V |
| 上升时间 | 300 ns |
| 断电延时 | 300 ns |
| 代码更改频率 | 400 kHz |
| 单圈 | 13 Bit |
| 高 | 工作电压负压降 |
| 低 | ≤ 2,8 V |
| 输入类型 | 选择计数方向（顺时针/逆时针） |
| 信号电压 | 信号电压 |
| 高10 ... 30 V低0 ... 2 V | 高10 ... 30 V低0 ... 2 V |
| 输入电流 | < 6 mA |
| 信号持续时间 | min. 10 ms |
| 接通延时 | ≥ 1 ms |
| 断开延时 | ≥ 1 ms |
| 高 | 10 ... 30 V |
| 低 | 0 ... 2 V |
| 输入类型 | 临时存储 (LATCH) |
| 信号电压 | 信号电压 |
| 高10 ... 30 V低0 ... 2 V | 高10 ... 30 V低0 ... 2 V |
| 输入电流 | < 6 mA |
| 信号持续时间 | min. 100 µs |
| 接通延时 | < 0,1 ms |
| 断开延时 | < 0,1 ms |
| 高 | 10 ... 30 V |
| 低 | 0 ... 2 V |
| 输入类型 | 零位调整 (PRESET) |
| 信号电压 | 信号电压 |
| 高10 ... 30 V低0 ... 2 V | 高10 ... 30 V低0 ... 2 V |
| 输入电流 | < 6 mA |
| 信号持续时间 | min. 10 ms |
| 接通延时 | < 1 ms |
| 高 | 10 ... 30 V |
| 低 | 0 ... 2 V |

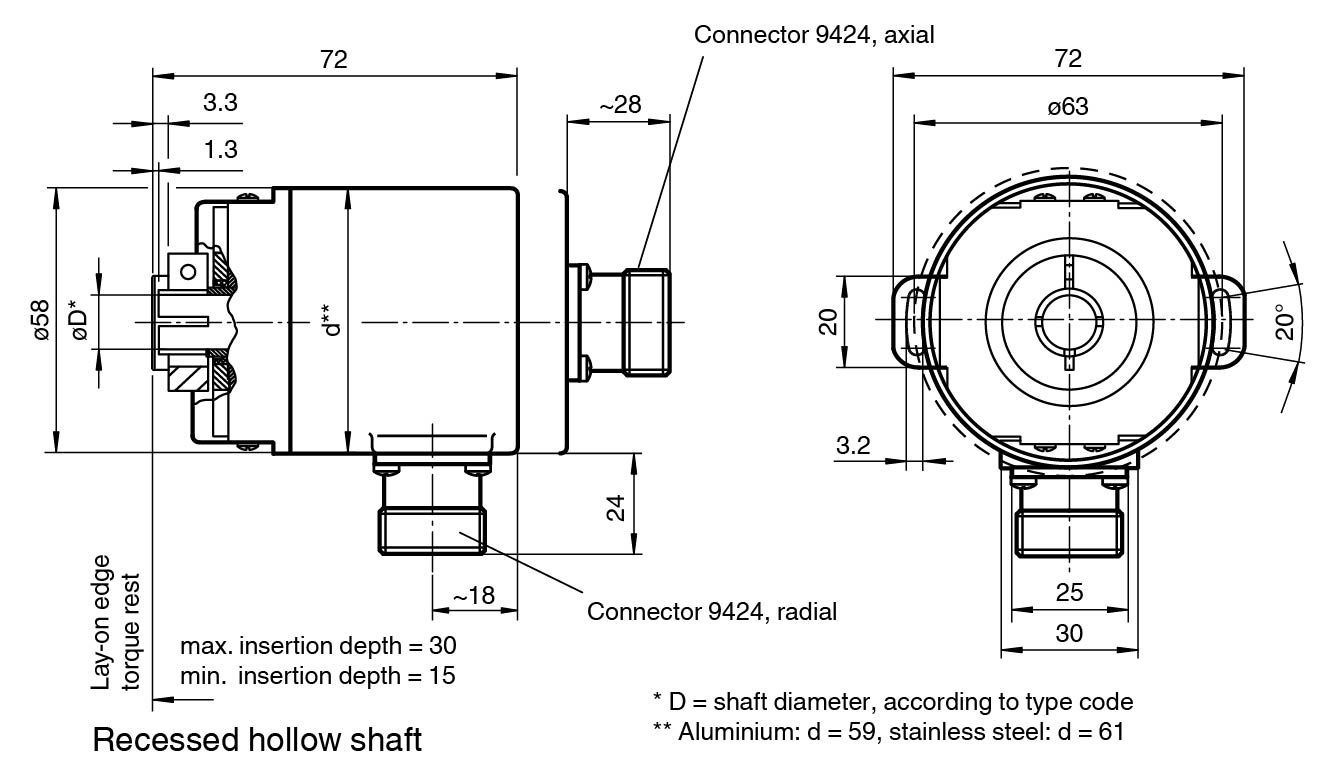

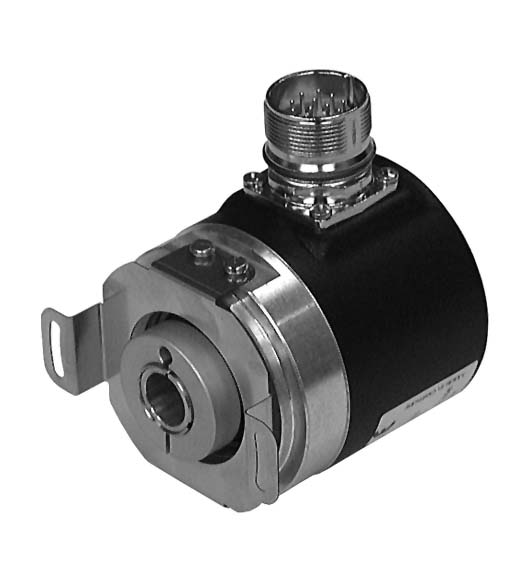

| 连接器 | 类型 9424 (M23)，19 针 |

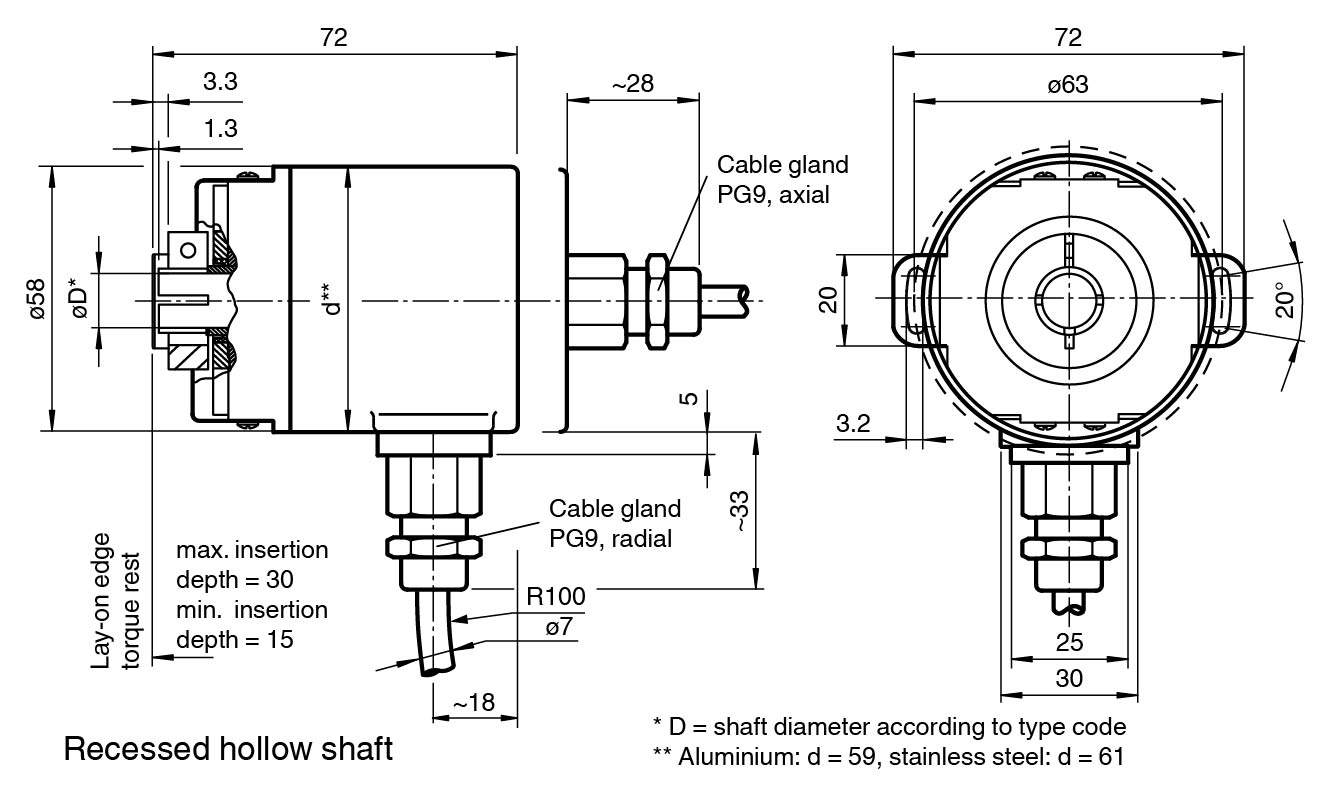

| 电缆 | ∅9 mm，12 x 2 x 0.14 mm2，2 m |
| 防护等级 | DIN EN 60529，IP65 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) 缆线型号：-30 ...70 °C（硬线）-5 ...70 °C（软线） |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) （缆线型号：-5 ...70 °C） |
| 材料 | 材料 |
| 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢法兰：不锈钢轴：不锈钢 | 组合 1外壳：带粉末涂层的铝材法兰：铝轴：不锈钢组合 2 (Inox)外壳：不锈钢法兰：不锈钢轴：不锈钢 |
| 质量 | 大约 200 g （组合 1） 大约 400 g （组合 2） |
| 旋转速度 | 最大 12000 min -1 |
| 惯性力矩 | 30 gcm2 |
| 起始扭矩 | ≤ 5 Ncm |
| 组合 1 | 外壳：带粉末涂层的铝材法兰：铝轴：不锈钢 |
| 组合 2 (Inox) | 外壳：不锈钢法兰：不锈钢轴：不锈钢 |
