TECHNICAL DATA
规格参数
通用规格
| 安装 | 逻辑放大器必须置于 NEMA 密封外壳中。 |
|---|---|
| 输出极性 | DC |
| 可用前的时间延迟 | 3 s |
| 输出类型 | 继电器输出 电气寿命：触点额定值 250 V AC @ 5A，最少 100k 次循环 |
| UL 文件编号 | E179102 |
| 工作电压 | 120 V AC ±15% , 45 ... 65 Hz |
| 故障反应时间 | < 4 s |
| 功能指示灯 | 检测到故障： 闪烁 LED 红灯 |
| 绿色 LED | 继电器 闭合 |
| 红色 LED | 继电器 打开 |
| 电气额定值 | 功耗 3 VA |
| 电流 | 连续电流 5 mA 至 5 A ( 常开 (NO) 触点 ) |
| 响应时间 | < 20 ms ( 将开路切换为触点打开 ) |
| 标准 | ISO 13849-1:2023 PL d（3 类） EN 63000:2018 EN 61326-3-1:2017 EN 60664-1:2020 |
| UL 认证 | cULus 认证，一般用途 UL 508 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) -20 ... 50 °C (-4 ... 122 °F) @ 最大负载 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接类型 | 接地 螺钉连接 ， 最大 2.5 mm2 |
| 外壳材料 | 304 不锈钢 |
| 防护等级 | IP20 ， 1 级 仅供室内使用 |

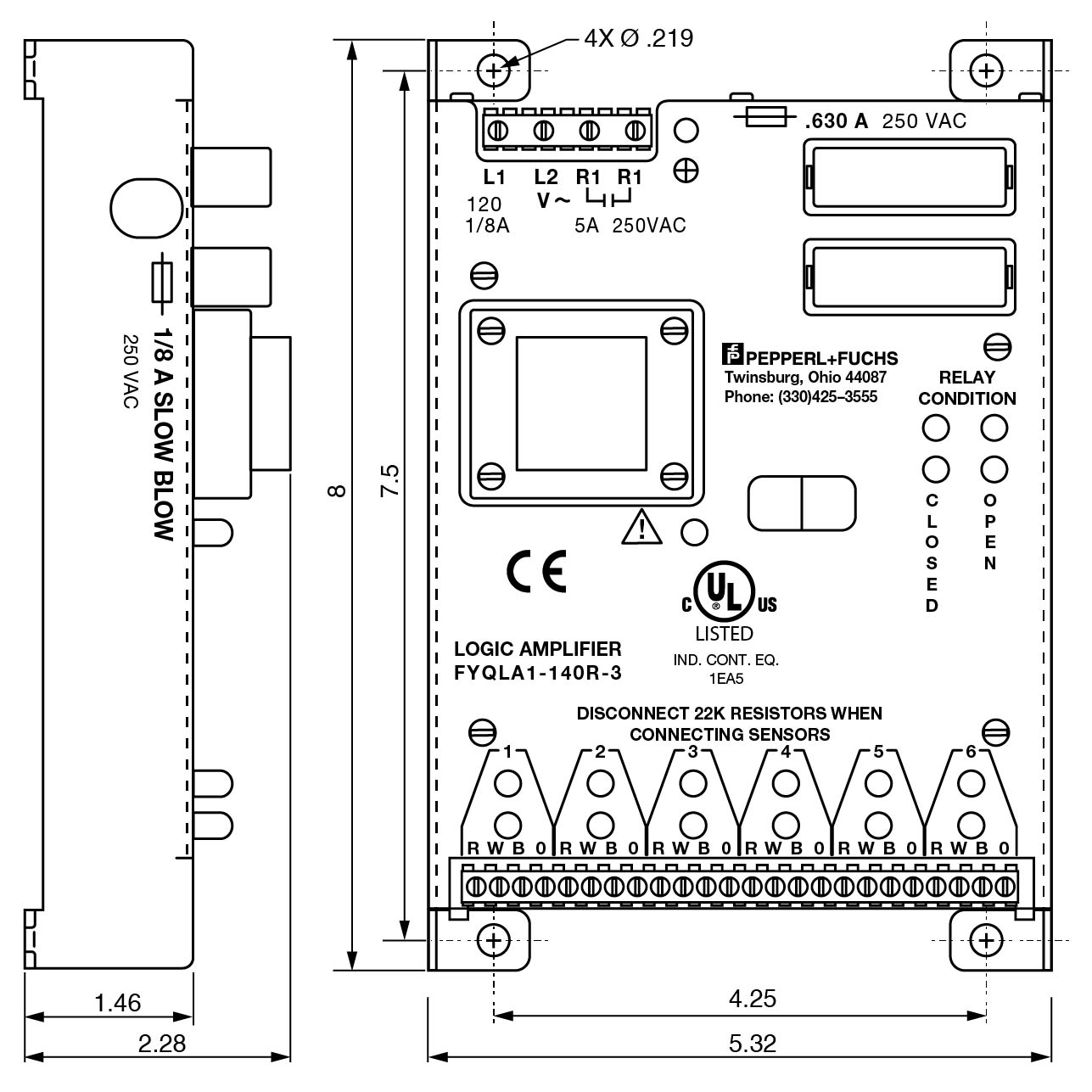

| 尺寸 | 尺寸 |
| 宽度135 mm深度58 mm长度203 mm | 宽度135 mm深度58 mm长度203 mm |
| 安装 | 面板安装 |
| 注意 | 最多可连接六个 50FY41 系列传感器 |
| 宽度 | 135 mm |
| 深度 | 58 mm |
| 长度 | 203 mm |
| 注意 | 配有十个 22 kΩ 电阻器 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
